射出成形時における成形不良（ジェッティング）の可視化・改善事例

映像提供：双葉電子工業株式会社

ハイスピードカメラ Phantom T1340で、射出成形時に発生する成形不良の１つである「ジェッティング」の瞬間を5,000fpsで撮影をしました。

双葉電子工業株式会社が製作する、特殊な可視化窓のついた金型を用いて撮影をしました。

窓があることにより、これまでみることが不可能だった射出成形の不良発生を捉えられます。

課題であるジェッティングとは？

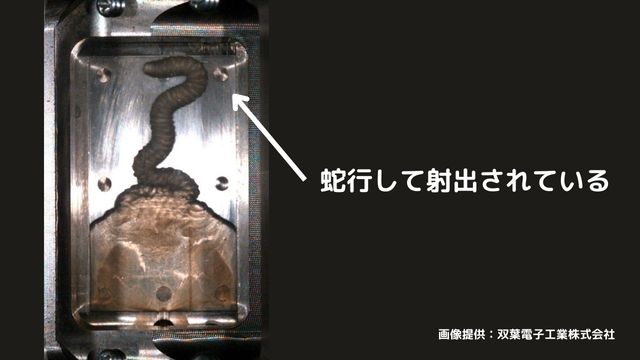

ジェッティングとは、インジェクション時の射出速度・金型や樹脂の温度など様々な要因によって起こる成形不良の１つで、ミミズや蛇行のような形状に射出されるのが特徴です。

双葉電子工業株式会社では特殊な可視化窓のついた金型を製作し、ハイスピードカメラによる観察を行うことで射出成形時における要素研究、不良の改善、射出条件の最適化など高品質なものづくりに日々取り組まれています。

Phantom T1340を使用して撮影をしたことで、解像度を高く保ったまま射出成形の瞬間を鮮明に捉えることができています。

本事例で使用したハイスピードカメラPhantom T1340は小型かつ超高解像度での撮影が可能であることから様々な研究開発において最適なカメラになります。

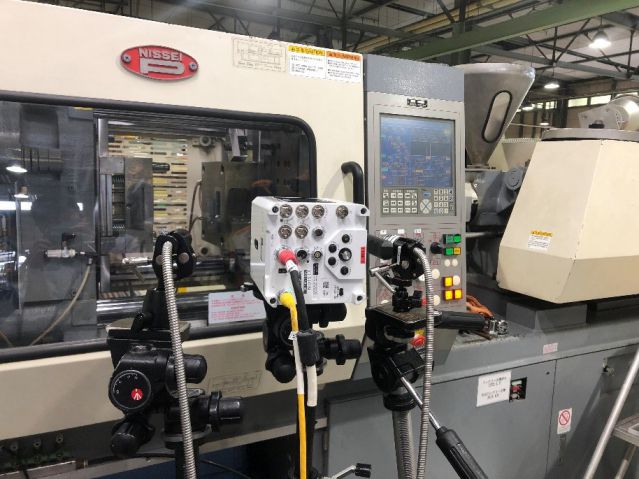

使用機材

• ハイスピードカメラ Phantom T1340（カラー）
• 高輝度LED照明

撮影条件

• 解像度：640x1,024ピクセル
• 撮影速度：5,000fps
• 露光時間：99.5µ秒
