スイング解析システム「GEARS」

〇〇の様子

精度が高いゴルフスイングを実現

~理想とするゴルフスイングに近づける~

Gearsは、PGAのプロ、クラブフィッター、クラブメーカーで使用されています。
スイングを多方向から3Dで測定し、分析するため、フルスイングクラブとボディトラッキングを同時に行えるシステムです。

バイオメカニストや映画制作者が使用するのと同じ技術に基づいて構築されたGearsは、
ゴルフ専用に開発され、最も先進的なモーションキャプチャソリューションです。

GEARSが非常に正確な理由は何ですか?

サンプル

推定値ではなく、測定値

ほとんどのシステムは、低解像度、低速度で取得したスイングデータのギャップをアルゴリズムで補間する一般的な手法を使用しています。GEARSは、実際に取得したスイングの過程を高解像度、高速度で取得し、そのデータを解析します。

たくさんのデータを取得

GEARSは、1スイングあたり600枚以上の画像を解析します。グリップとヘッドの両方が追跡されるため、そのデータは、シャフトのたわみ(グリップを追跡するだけでは得られない情報)を含め、スイングに関する重要なデータを提供します。

なぜGEARSは精度が高いのか?

光学式モーションキャプチャ技術

GEARS(ギアーズ)は、130万画素、240Hzのカメラを8台使用した光学式のモーションキャプチャ計測システムです。次のような特長があります。

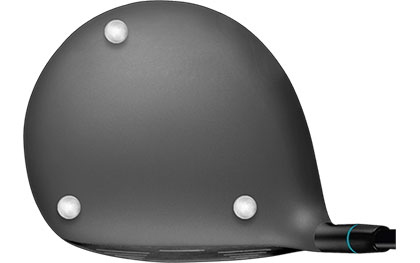

  • スナップ式のマウントで、任意のクラブで計測
  • 誤差0.2 mmの高精度
  • ワイヤレスでスイングを計測
  • ゴルフボールのインパクト位置をピンポイントに検出
  • シンプルなシステム設定
  • 慣性システムとは異なりゼロ校正不要の絶対位置を算出
なぜGEARSは精度が高いのか?

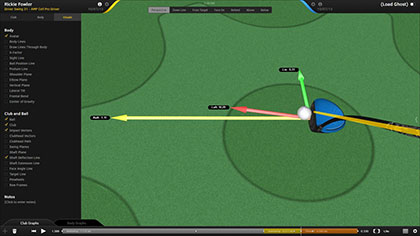

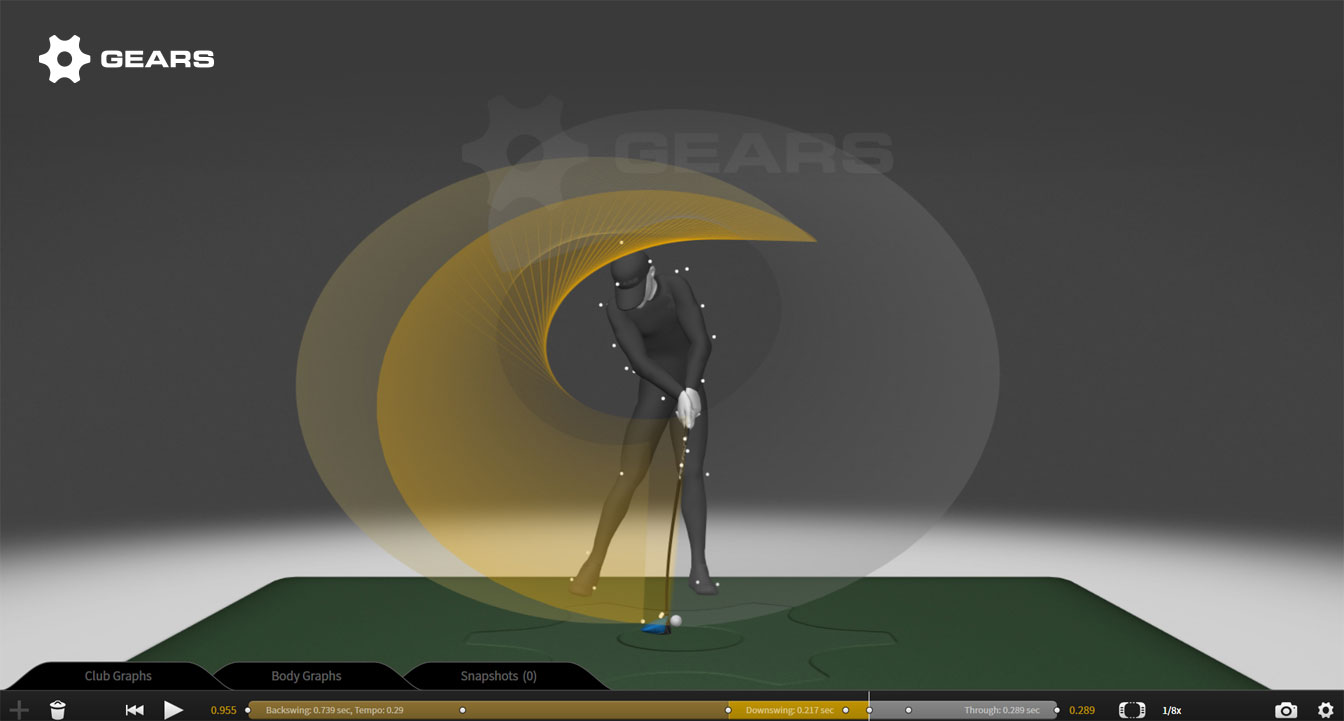

クラブスイングの3次元解析

GEARS(ギアーズ)は、あなたのスイングに関するより多くの正確なデータを提供しています。

  • フルスイング軌跡
  • インパクト位置
  • ヘッドスピード

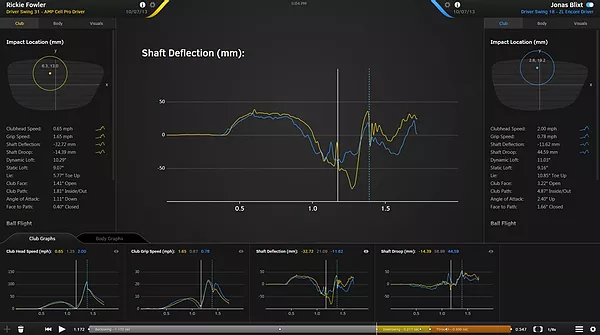

  • シャフトしなり
  • フェイス方向
  • フック・スライス軌道
  • ロフト角
  • 方向角
  • ライ角
  • インパクト時ヘッド角度
なぜGEARSは精度が高いのか?

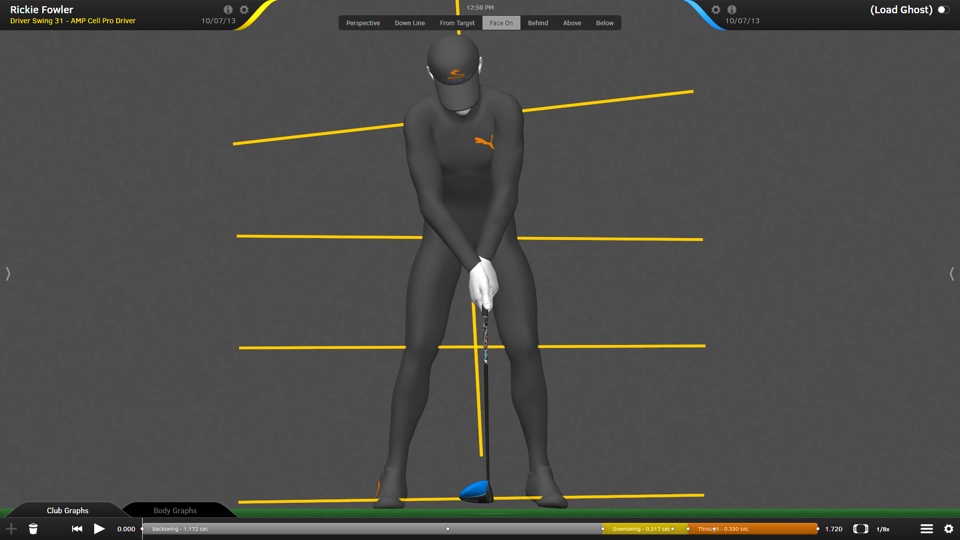

スイングの全身データを測定

世界で最も人気のあるモーションキャプチャ技術を使用して、比類のない忠実度で体の動きを測定します。

  • 肩の角度
  • ヒップアングル
  • 膝の角度
  • つま先の角度
  • 背骨の角度
  • ボディライン

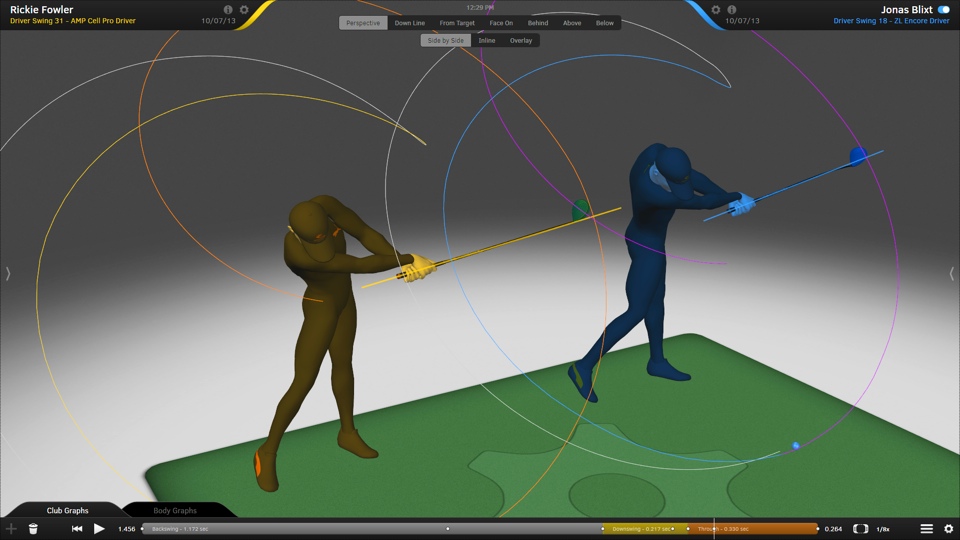

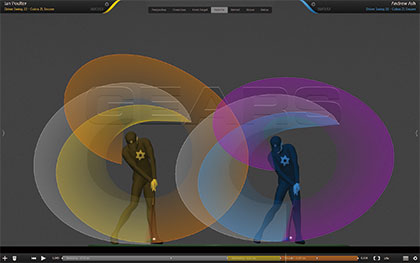

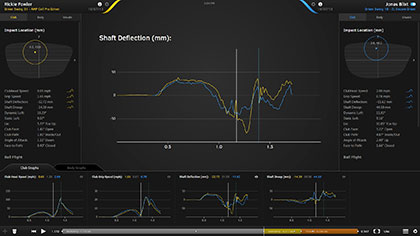

ゴルフスイングを比較する

ゴルフスイングを比較する

3次元化されたプレーヤーのスイングデータを横に並べ、比較できます。
計測したデータを再生する際、過去のデータと同期し、
時系列での改善過程やスイング方法の違いをワンフレームずつ比べる事ができます。

なぜGEARSを選ぶのか?

光学式モーションキャプチャシステムは、全身の動きを撮影するため、8台の高速カメラを設置し、ゴルファーを異なる角度から撮影します。
GEARS(ギアーズ)は、ゴルファーの体とクラブで起こっているすべての動きを追跡するために、スイングごとに600枚以上の画像を計測しています。

ソフトウェア

ソフトウェア

カメラ

カメラ

サンプリングレート:240Hz
解像度:130万画素

イーサネットケーブル・ハブ

イーサネットケーブル・ハブ

PC・モニター

PC・モニター

モーションキャプチャスーツ・ マーカー・クラブ用マウント

モーションキャプチャスーツ・ マーカー・クラブ用マウント

キャリブレーション用治具

キャリブレーション用治具

カメラ固定用ポール・マウント

カメラ固定用ポール・マウント

システム構成品

カメラ8台

キャリブレーションスクエア

キャリブレーションワンド

キャリブレーション治具

ハブ

ケーブル

スタンド

モーションキャプチャスーツ

マーカー

パソコン

ソフトウェア

ライセンス

※システム構成品はご使用の条件により変更する場合があります

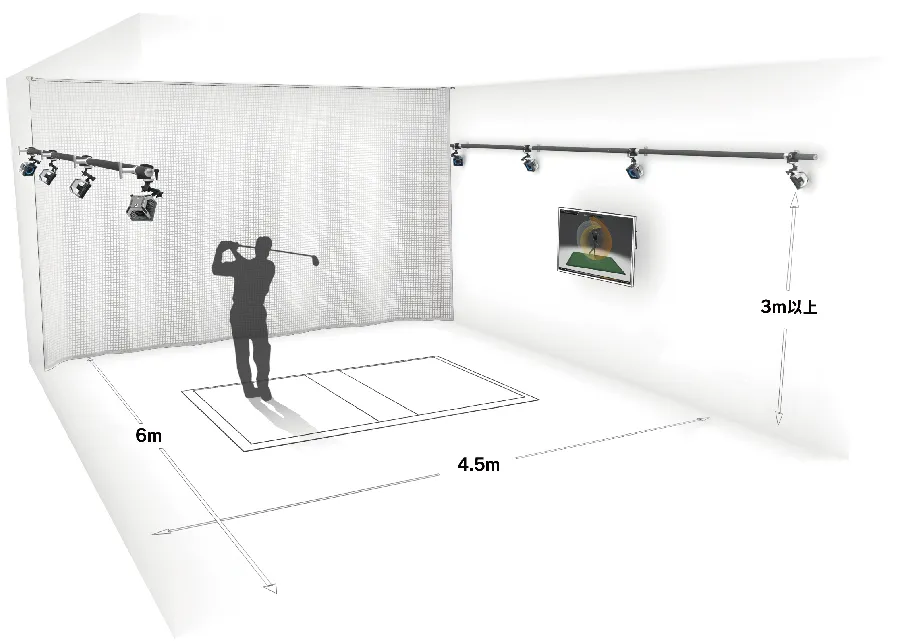

システム設置例

システム設置は右記スペースが必須になります。

平面スペース 4.9m×4.2m以上
高さ 3m

納入の際には、事前に現地調査に伺いますので、下記よりお問い合わせください。

システム設置例
