寸法・位置計測ソフトウェア「VENUS3D STA」
3次元モーションキャプチャシステムを用いた
寸法・位置計測ソフトウェア
計測用プローブを使用し、リアルタイムに3次元で計測できるシステムです。
高精度に位置、寸法を算出することができるソリューションです。
このような課題に活用いただいています
モーションキャプチャシステムを活用したデジタル計測ソリューションです。 作業者がアナログ手法で行っていた計測を、デジタルで簡単に数値化することができるようになりました。
自動車・建機
- 車体の寸法計測
- 各部品の位置確認
建築
- 部品取り付けの位置計測
- 大型建造物の定点位置計測
工場の生産技術
- 出荷前の寸法検査
- 保全作業時の位置点検
- 製造ロボットの位置精度確認
特徴
高精度
光学式モーションキャプチャを使用して、ワイヤレスでありながら最大±0.1mmの高い精度で計測可能。
ワイヤレス計測
ワイヤレスプローブを使用した計測のため、作業者の動きを制限することが少なくなります。そのため、負担を減らし簡単に計測可能です。
多機能
2点間距離、高さ、面積、円、位置を算出することができます。
また、設計値に対する比較なども簡単に行えます。

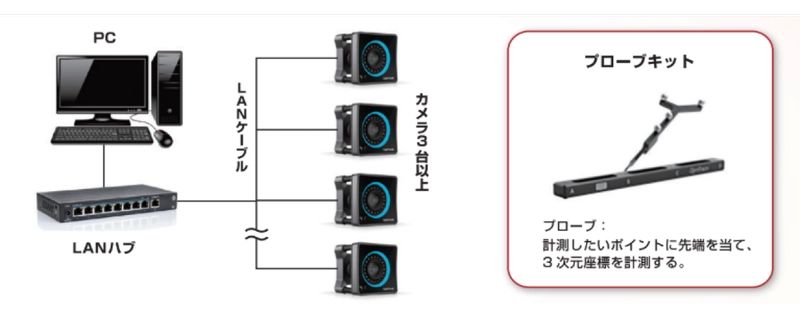

システム構成
モーションキャプチャカメラはハブを介してPCと接続します。 プローブキットにはマーカーが取り付けられており、モーションキャプチャカメラでその位置を計測できるため、作業者はケーブルを使用せずに計測を行えます。
カメラ性能

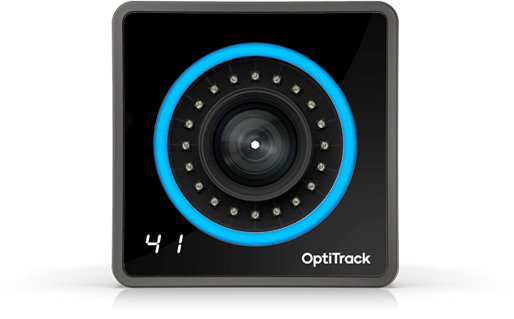

PrimeX 41
- ■ 解像度：410万画素
- ■ サンプリングレート：180Hz
- ■ 1,000Hz対応
- ■ マーカー検知可能距離：30ｍ
| PrimeX 41 | |
| 解像度（ピクセル） | 2,048 × 2,048 |
| 参考精度（mm）*1 | 0.10 |
| サイズ（W×H×D mm） | 126 × 126 × 132 |
| 重量（g） | 1,360 |
*1) 1m×1m 空間を14mm標準マーカーで計測した場合の標準精度です

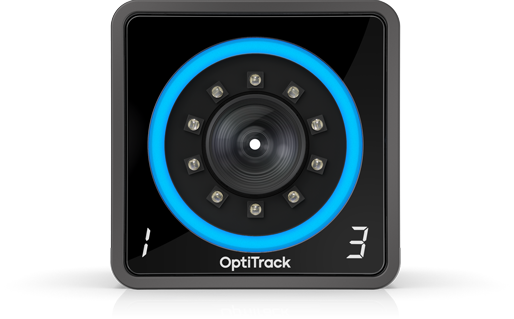

X13
- ■ 解像度：130万画素
- ■ サンプリングレート：240Hz
- ■ 1,000Hz対応
- ■ マーカー検知可能距離：16ｍ
| PrimeX 13 | |
| 解像度（ピクセル） | 1,280 × 1,024 |
| 参考精度（mm）*1 | 0.20 |
| サイズ（W×H×D mm） | 68.6 × 68.6 × 54.6 |
| 重量（g） | 320 |
*1) 1m×1m 空間を14mm標準マーカーで計測した場合の標準精度です
Flex3
- ■ 解像度：30万画素
- ■ サンプリングレート：100Hz
- ■ マーカー検知可能距離：6ｍ
| Flex3 | |
| 解像度（ピクセル） | 640 × 480 |
| 参考精度（mm）*1 | 0.5 |
| サイズ（W×H×D mm） | 45.2 × 74.7 × 36.6 |
| 重量（g） | 100 |
*1) 1m×1m 空間を14mm標準マーカーで計測した場合の標準精度です
製品カタログをダウンロード
VENUS3D-STAは、産業用計測における新たな革新をもたらします。 詳細な製品仕様、導入事例、活用方法について、カタログで詳しくご紹介しています。
- 導入事例と具体的な活用シーン
- 詳細な製品仕様と技術情報
- システム構成と必要環境
- 導入から運用までのサポート体制
