溶接場モニタリングシステム Weld-Eye(ウェルドアイ）

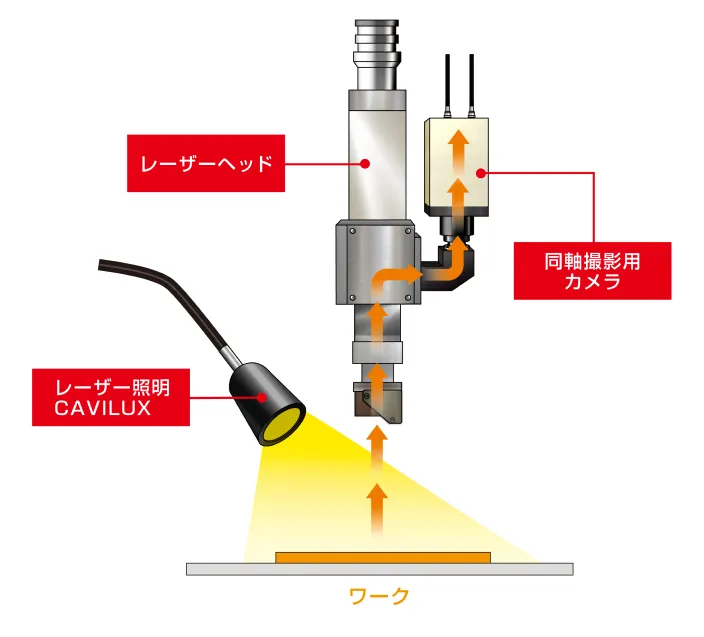

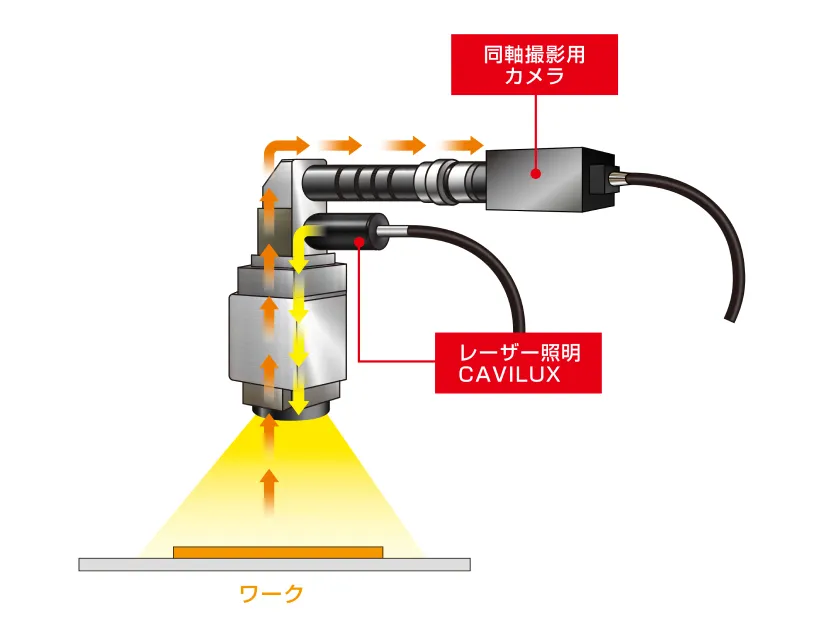

レーザー加工ヘッドに、同軸で専用のCMOSカメラを搭載することで、溶接加工中の現象をリアルタイムにモニタリングする事ができます。 レーザー照明装置を同軸又は非同軸で照射することによって、プラズマ発光を軽減し、可視化が困難であった溶接状況を鮮明に捉える事ができます。 固定光学系はもちろんガルバノスキャナヘッドにも対応します。

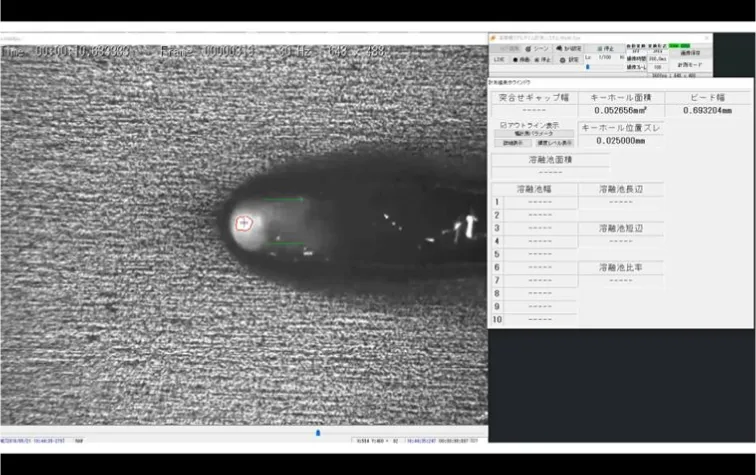

専用カメラにより取得した画像をリアルタイムで処理し、不具合の発生を瞬時に知らせる事ができます。キーホール面積、溶融池面積、ビード幅、ビード形状を測定し、溶融状態に異常が発生した場合には、加工装置側にフィードバックを行い一早く不具合を知らせる事ができます。
突合せギャップの位置も検出ができますので、位置ずれ計測などにも対応します。
