顕微鏡下における引張試験のDIC解析

コンクリート中の骨材（岩石）に使われる材料の強度確認のため、 引張試験をハイスピードカメラで撮影しました。

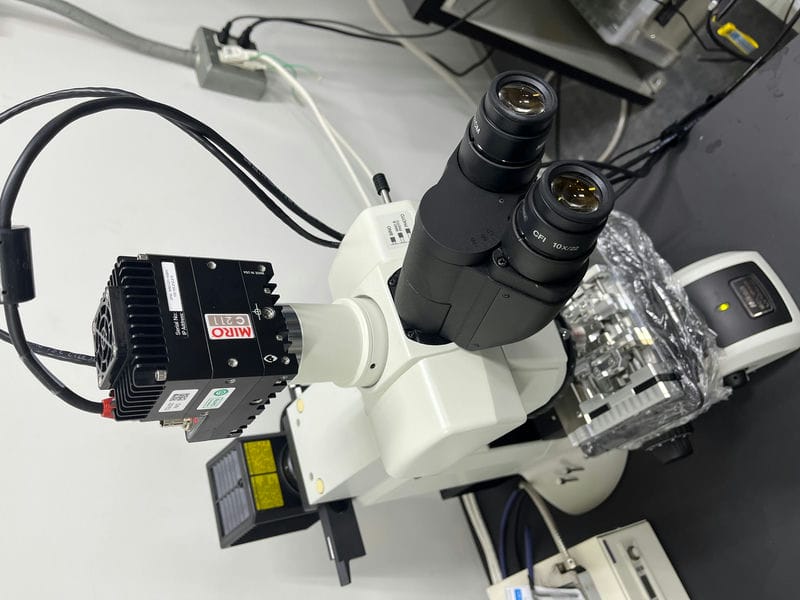

視野は2mmx2mm程と小さく、顕微鏡にCマウントのハイスピードカメラPhantom MiroC211を設置しました。
画面左部から徐々にひずみが進展し、最後に破断している様子がわかります。

これまで低速引張り試験での確認のみだったのが、今回ハイスピードカメラでの撮影を行うことで、高い時間分解能でひずみを計測することが可能となりました。
小型高感度ハイスピードカメラPhantomMiroC211を用いて、1,280x1,024で250fpsで撮影しました。
顕微鏡で5倍に拡大し、視野2mm角で撮影でき、ひずみ計測にも成功しました。

使用機材

• Phantom Miro C211　モノクロ機
• Nikon製顕微鏡Ecripse

撮影条件

• 画素数：1,280x1,024ピクセル
• 撮影速度：250fps
• 露光時間：700µs
