小型堅牢ハイスピードカメラ Phantom Miro C321
Miro Cシリーズは、小型ボディで単体撮影可能なハイスピードカメラです。
170Gの耐G仕様、内蔵バッテリ、バックアップメモリを備えた、カメラ単体での撮影が可能なスタンドアロンモデル。
Cシリーズは、衝突試験や、落下試験、振動試験などの過酷な環境下での撮影に適しています。
小型軽量のため、どこでも自由自在に設置が可能
取り回しがしやすく、誰でも10分以内に設置可能です。

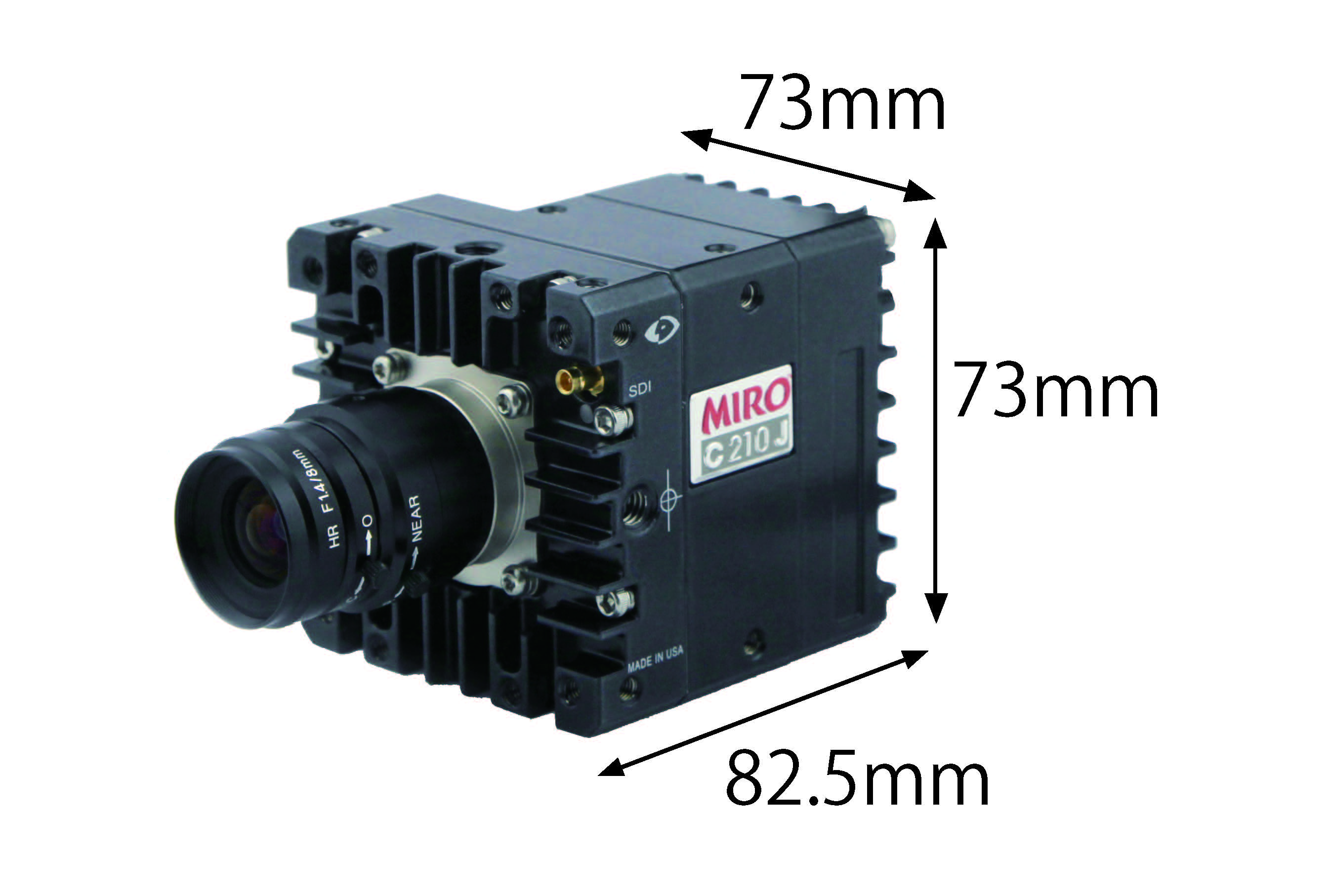

73x73x87.2mmの小型設計で、機械の隙間や動くものに載せるなど、柔軟な設置ができます。
三脚だけでなく、クランプアームやマグネットアーム、キャスタースタンドなどに設置することができます。
高感度で、室内照明でもピント調整、画角調整できる
従来は照明を当てないと映像が見えないということも多々ありました。
Phantom Miro C321なら、外部照明なしで画角やピント調整が行えます。
また、実際の映像を撮影する際にも照明を簡単に被写体に向けるだけで撮影が可能です。
細かく見える高解像度、1,920x1,080ピクセル
フルHD（1920x1080ピクセル）で、スマホレベルの高解像度撮影が可能です。
一部を拡大しても、鮮明に現象を確認できます。
また、視野が広く取れるため、画角が狭くて困っていたような方にもおすすめです。
10Gbイーサネット超高速データ転送で、待ち時間を大幅に減らし実験を高速化
超高速10Gbイーサネットが標準装備されています。
従来の1GBイーサネットと比較し、約10倍の超高速データ転送が可能です。例えば2GBのデータも6秒でPCに保存することができ、データ保存の待ち時間が大幅に短縮されます。
現場では、保存完了を待つあいだに作業が止まることが少なくなり、試験の段取りがそのまま前に進みます。
また、カメラメモリを分割することにより、撮影しながらのデータ保存ができ、保存待ち時間なしで連続撮影が可能です。
衝突試験にも対応する耐衝撃設計
耐G：170G 耐振動：24grmsの堅牢ボディーです。耐衝撃性が必要とされる自動車の衝突試験や、加振試験等の過酷な環境でご使用いただけます。
PCレスで同期撮影が可能なジャンクションボックスオプション
C321Jはジャンクションボックスを用いることで、複数台カメラの同期撮影を簡単に行うことが出来ます。
ケーブル1本を接続するだけで、電源の供給、トリガ入力、カメラ同期信号入出力、カメラコントロールを行うことが出来ます。
Phantom Cシリーズ最新事例
アトマイズ前工程における精密な高速度温度分布解析
金属粉末製造の主要な手法であるアトマイズ（霧化）プロセスにおいて、溶融金属を細かく噴霧し、高品質な粉...
磁石に引き寄せられる砂鉄の挙動
砂鉄や磁粉は、工業分野の品質管理から身近な電気製品、さらには伝統的な工芸品まで、多岐にわたる環境でそ...
巻き線の巻取り挙動をハイスピードカメラで可視化
製造工程における巻き線の課題 モーターやトランスの性能と信頼性は、内部の巻き線（コイル）の品質に大き...
部品のピック＆プレース工程をハイスピードカメラで可視化
現代の製造現場では電子部品や医療機器、精密機械の小型化と高密度化が加速しており、ピックアンドプレース...
画素数 × 撮影速度
| 撮影速度（コマ/秒） | ||
| 解像度 (ピクセル) | Miro C 321J/C321 | Miro C 211 該当製品は販売を終了しております |
| 1,920 x 1,080 | 1,480 | - |
| 1,920 x 800 | 1,990 | - |
| 1,280 x 1,024 | 1,560 | 1,800 |
| 1280 x 720 | 2,210 | 2,540 |
| 512 x 512 | - | 3,530 |
| 512 x 384 | - | 4,650 |
| 256 x 256 | - | 6,810 |
| 640 x 128 | 11,760 | - |
| 128 x 128 | - | 12,700 |
| 128 x 64 | - | 22,300 |
| 640 x 8 | 94,510 | - |
| 128 x 8 | - | 67,140 |
※（ ）内の数字は、メモリ256GBモデルの各撮影速度時の記録時間（秒）です。
メモリ128GBモデルの場合は、記録時間が半分になり、メモリ512GBモデルの場合は記録時間が倍になります。
上記解像度以外も、スタンダードモード：256×32ピクセル、ビニングモード：128×64ピクセル毎に最低撮影速度は100コマ/秒から、上記最大撮影速度まで、任意に撮影速度の設定が可能です。
仕様
センサー性能（EMVA1288規格）
欧州マシンビジョン協会EMVAによるイメージセンサーの性能データ(532nm時）

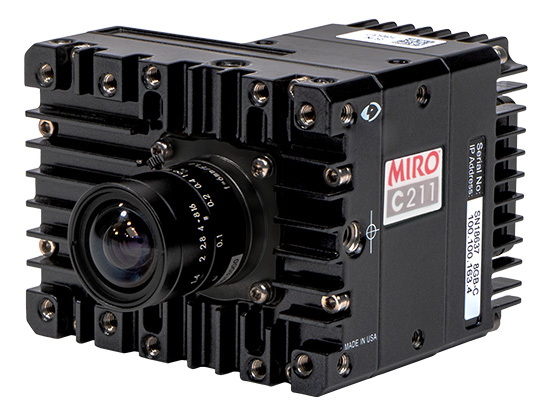

| カメラ機種 | C321 | C211 該当製品は販売を終了しております |
| 量子効率（QE） | モノクロ:45.3%, カラー:31.5% | モノクロ:54.2%,カラー41.7% |
| ダークノイズ | 14.55 e- | 9.08 e- |
| S/N比 | 37.4 dB | 38.7 dB |
| AST(単位：P） | モノクロ:33.5,カラー43.3 | モノクロ:17.75,カラー:22.46 |
| 飽和容量（単位：Ke-） | モノクロ:5501,カラー:5311 | モノクロ:7411,カラー:6972 |
| ダイナミックレンジ | 51.2 dB | 57.7 dB |
EMVAの各用語の解説
EMVAには、以下のようなパラメータがあります。
| パラメータ | 単位 | 説明 |
| 量子効率 | % | 特定の波長で電子に変換される光子の比率です。高いQEは高感度を意味します。特定の波長で正確なQE数値を知るにはセンサーのspectral response curve（波長感度特性）を参照することをお勧めします。EMVA QE数値はフィルファクタ数値を含みます。 |
| ダークノイズ | e- | 又は読み出しノイズ。センサー（レンズキャップ装着時など）に入射光がないときに画像にみられるノイズです。低い数値は広いダイナミックレンジ、低照撮影および解析時の画質が向上することになります。 |
| S/N比 | dB | ノイズ値に対する信号値の比率。高い数値はシグナルの高品質を意味し、照度に起きる小さな変化を検知することができます。 |
| AST | P | ノイズに埋もれずに信号データを認識できる画素に必要な最低光子数。数値が低ければ低いほど、入射光が少ない撮影でも、画像として認識できるデータを表示することができます。 |
| サチュレーション容量 | Ke- | Full Well Capacity (FWC)ともいいます。画素が溜めることのできる電荷量のことを言います。高い数値はセンサーの高いS/N比、つまり高いダイナミックレンジを意味します。Photon-shot noiseの為、S/N比はFWCの平方根と連動します。 |
| ダイナミックレンジ | dB | 読み出しノイズに対するサチュレーションレベル信号（又はFWC）の比率。暗所の細部などの画像のグレースケールを詳細に認識できます。高いダイナミックレンジの数値は、高画像撮影ができることを意味します。12ビットの画像は最大72 dBのダイナミックレンジを持っています。 |
| モデル | C321/C321J | C211 該当製品は販売を終了しております |
| 総画素数(ピクセル) | 1,920x1,080 | 1,280x1,024 |
| 画素ピッチ(μm) | 10 | 5.6 |
| 撮影速度(フルフレーム) | 100～1,480コマ/秒 | 100～1,800コマ/秒 |
| 濃度階調 | 10ビット | 12ビット |
| 最短露光時間 | 1μ秒 | 5μ秒 |
| 感度(ISO/ASA) | モノクロ : 25,000 カラー : 2,500 |
モノクロ : 6,000 カラー : 640 |
| 内蔵メモリ | 8GB、16GB | |
| 撮影時間 | 4.4秒(フル解像度、1,480コマ/秒時、16GB) | 4.2秒(フル解像度、2,000コマ/秒時、16GB) |
| 内蔵フラッシュメモリ(シネフラッシュ) | カメラ内部メモリデータをシネフラッシュに高速転送可能 ストレージ容量：240GB |
|
| メモリ分割 | 最大63分割 | |
| 耐衝撃性 | 耐G：170G（IAW MIL-STD-810G） 耐振動：24grms（IAW MIL-STD-202G） |
耐G：170G（IAW MIL-STD-810G） 耐振動：17grms（IAW MIL-STD-202G） |
| カメラ信号入出力 | トリガ、IRIG入力、IRIG出力、AUX1（イベント、ストロボ、メモリゲート、外部同期のいずれかに設定可能）、AUX2（レディ、ストロボのいずれかに設定可能） | |
| キャプチャーケーブル | レディ信号、ストロボ信号、モーショントリガ出力、プレトリガ/メモリーゲート入力、ビデオ映像出力 | |
| インターフェース | 1Gbイーサネット | |
| モーショントリガ | 標準装備(画面上の動きを検知して自動的に撮影) | |
| ビデオ出力 | NTSC、PAL、HD-SDI （DIN1.0/2.3コネクタ） | |
| レンズマウント | CマウントおよびCSマウント（リバーシブル取り付けマウント） C321/C321J:1インチフォーマット C211:2/3インチフォーマット |
|
| 寸法・重量 | C321：W73×H73×D87.2mm - 540g C321J：W73×H79×D 87.2mm - 540g C211：W73×H93×D82.5mm - 540g |
|
| カメラ電源 | ACアダプタ入力：100～240VAC DC入力：16～32VDC 消費電力：65W JBOXからの電源供給可能。バックアップ用内蔵バッテリ：約30分間画像を保持可能。（内部バッテリは、カメラがAC動作時に充電可能） | |
| 動作環境 | 0～50℃（動作） -20 ～70℃(保管) |
|
| カメラ制御ソフトウエア「PCC」 （Phantom Control Software） |
日本語対応、マルチウィンドウ対応(画像の複数表示、同期再生が可能)、画像の撮影、撮影条件の設定・保存・読込み、撮影画像の再生、動画の範囲指定、特徴点の自動追尾機能:座標・速度・加速度の計測、 手動追尾機能:距離・速度・加速度・角度・回転速度の計測、各種画像処理、各種ファイル変換 | |
