Thermera製品詳細

  • 製品一覧
  • よくある質問
  Thermera-Phantom Edition Thermera-seenU Thermera-NIR2 Thermera-InGas2 Thermera-InGas3
特徴 高速度撮影対応 リアルタイム 波長域選択可 高フレームレート 波長域選択可
  高温度計測 高温度計測 中高温度計測 低~中高温度計測 低~中高温度計測
カメラヘッド ハイスピードカメラ
計測用カメラ
DensitoCam U174S
(カラーカメラ)
DensitoCam Duo2
(Si 2センサーカメラ)
DensitoCam InGas
(InGaAs 2センサーカメラ)
DensitoCam
InGas640C/F
波長選択 カメラ仕様に依存 ×
検出波長 カラーのRおよびG 400-1000nmのうちの2波長 900-1600nmのうちの2波長 900-1600nmのうちの2波長
リアルタイム計測 ×
測定温度範囲 900-1800℃または1300℃-2500℃ ※1 500-1200℃ ※1 300-1000℃ ※1
最高フレームレート カメラ仕様に依存 10フレーム/秒
(1,920×1,200)
100フレーム/秒(640x480)
30フレーム/秒(960×600)
50フレーム/秒(640x400)
100フレーム/秒 15フレーム/秒
画素数 カメラ仕様に依存 1,920×1,200ピクセル 960×600ピクセル 128×128ピクセル 640×512ピクセル
ガラス透過 ○ ※2 ○ ※2
用途例 燃焼、溶接、加熱紛体 炉内温度監視、金属、半導体、ガラス、セラミック、バーナー火炎 金属、半導体、ガラス、セラミック、ヒーター 金属、半導体、ガラス、セラミック 金属、半導体、ガラス、セラミック

※1:さらに高い温度の計測も可能だが、精度保障対象外
※2:ガラスの種類による

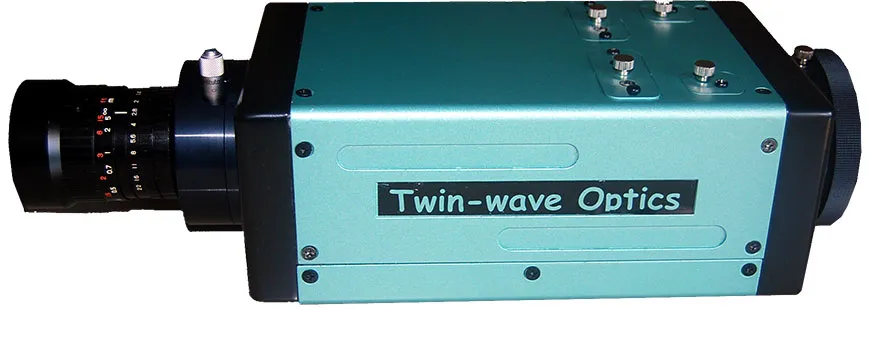

2分岐光学系
Twin Wave Optics
製品説明 主仕様
1台のカメラで同時に2波長の画像を撮影するための光学系です。モノクロカメラに取り付けることで、2色法の温度計測が可能になります。計測波長はユーザーで選択ができ、プラズマの観察や燃焼時のラジカル発光観察、蛍光発光の観察などに利用できます。 画像分割数 2
対応波長 400-800nm
レンズマウント Fマウント
フィルターサイズ φ25、最大厚み6mm
寸法 W130xH85xL365mm
重量 3.6kg
画像合成ソフトウェア 2波長の画像の位置を調整し、合成画像を作成

Thermera-Phantom Edition【高速度撮影システム】

計測用カラーカメラ、またはカラーハイスピードカメラで撮影した画像から、温度計測が可能です。 ハイスピードカメラの使用により、燃焼や爆発のような高速現象を可視化することができ、 1つのデータから 高速現象解析と熱画像解析の両方が可能です。

翼端の気流のシュリーレン撮影

Thermera-seen【リアルタイム解析システム】

計測用カメラDensitoCam(カラータイプ)を使用、リアルタイムに解析用PCへ画像を転送、 温度分布・指定点/範囲の温度履歴のグラフを表示・CSV出力が可能です。 シリーズの中では最もシンプルな構成の廉価システムです。

翼端の気流のシュリーレン撮影

Thermera-NIR【波長選択システム】

2センサーカメラDensitoCam Duoに任意の波長、半値幅のバンドパスフィルターを2枚取り付け、温度計測を行います。カラータイプと比較すると、より長波長の画像を取得できるため、500℃からの温度計測が可能です。

翼端の気流のシュリーレン撮影

Thermera-InGas【近赤外・低温(300℃~)計測システム】

2センサーカメラ DensitoCam InGasを使用、従来のシリコンCCDに代え、InGaAs_CCDセンサーを採用することにより、Thermeraシリーズの中で最も低温の300℃からの計測が可能なシステムです。

翼端の気流のシュリーレン撮影

ソフトウエアの機能

  Thermera-Phantom Edition Thermera-seenU/NIR/Ingas
カメラ制御 - ・撮影速度の設定
・露光時間の調整、自動露光設定
・画像記録設定
リアルタイム解析 - ・同時に12点の指定点・範囲の温度表示
・指定点・範囲の温度のグラフ表示
・指定点・範囲の温度履歴出力
オフライン解析 ・記録画像・温度分布画像の表示・再生(Cine、BMP、TIFF、PNG、AVI)
・同時に50点の指定点・範囲の温度表示/画像保存/CSV出力
・2点間温度プロファイル表示(20ライン)/画像保存/CSV出力
・温度分布割合表示/画像保存/CSV出力
・メッシュ計測/CSV出力
・等温線表示
・記録画像・温度分布画像の表示・再生(BMP、TIFF、PNG、AVI)
・同時に18点の指定点・範囲の温度表示/画像保存/CSV出力
・2点間温度プロファイル表示(1ライン)/画像保存/CSV出力
・等温線表示

Thermera-Touch【1000℃~2300℃ポータブル式】

2色式温度計測をより簡単に行えるポータブルモデル。タブレット型なので持ち運びやすく、デジカメのように温度計測が可能です。

溶湯などの温度計測を接触式で行う際には、溶湯に作業員が近づく必要があり、危険を伴う作業です。

そこで、離れた位置からカメラで撮影することで安全に作業できるのがThermera-Touchです。

Thermera-Touch
Thermera-Touch

ソフトウエアの機能

  Thermera-Touch
カメラ制御 操作方法 タッチパネル式
ソフトウェア 温度計測範囲 1000-1800℃ または 1500-2300℃
  温度測定点 最多18点、設定場所は画面上任意、温度履歴をCSVファイルでの保存
  2点間計測 任意2点間の温度勾配のグラフ表示
カメラユニット 温度勾配 3D表示可能
  記録画素数 512×512ピクセル
  コントロール 背面7インチタッチパネル
  温度計測点 1点
  電源 AC100V または 内蔵バッテリ
  バッテリ駆動時間 約5時間
  記録媒体 USBメモリ
  繰り返し精度 計測温度の±1%
較正 温度標準 リボンタングステン標準電球による

よくある質問

Q

1. どのようなものの計測に使用できますか?

A

金属・半導体・セラミック・ガラス・火炎などです。用途としては、高温加熱されたの材料の温度分布、溶接の溶融池・溶接棒の温度分布、燃焼火炎の温度分布、溶融・精製状態の半導体の温度分布等になります。

Q

2. どのようなものの計測には使用できませんか?

A

・温度が300℃以下の被検体
・被検体が熱放射以外の強い放射の影響を受けている場合(アークの発光時、近くにヒーターやバーナー等の熱源がある場合、火炎の向こう側の被検体など)
・熱放射以外の化学発光等がある場合(金属固有の炎色反応や蛍光剤の発光など)
・熱放射が計測波長域で感知できないもの(気体、ガソリン・都市ガスの燃焼などのブルーフレーム、水素燃焼など)
・お客様が所有の入出力特性、S/N、ガンマ補正、画像処理補正などが計測に適さないカメラで撮影した場合

Q

3. 計測できる温度範囲はどのくらいですか?

A

被検体にもよりますが、最低は300℃以上、最高は5000℃までです。ただし、温度較正用原器の較正範囲が最高2500℃までとなり、それ以上は外挿による推測値となります。最低温度は温度計測に使用している波長域が、可視から近赤外域までであるため比較的高温になります。

Q

4. なぜ放射率の補正が基本的に不要なのですか?

A

2色法では、計測に使用する2波長における放射率がほぼ等しいという前提で放射率補正をキャンセルしています。逆に言えば、そのような2波長を選択することで、放射率を考慮せずに非接触放射温度計、赤外線サーモグラフィなどに比べ正確な温度計測が可能となります。詳細に関しては、「2色法概説書(PDF)」をご覧ください。

Q

5. 環境温度は何℃まで使用可能ですか?

A

カメラの使用環境温度は0℃から40℃までです。高温環境下で使用の場合は、カメラを空冷もしくは水冷ジャケットに入れて、冷却する必要があります。

Q

6. どのくらいの大きさのものの計測ができますか?

A

Thermeraで使用する波長域は可視から近赤外域になります。この波長域では通常の光学系が使用できますので、拡大光学系から望遠、広角まで多くの一般的なレンズから選択できます。ただし、カメラによってはレンズマウントに制限などがありますので、詳細はお問い合わせください。

Q

7. 所有しているカメラの画像から温度計測ができますか?

A

お持ちのカメラによりますが、基本的に民生用のカメラ(デジタルカメラ、デジタルビデオカメラなど)は画像処理等を行ってしまっているため使用できません。また、温度計測精度はカメラの濃度出力精度に依存しますので、精度の保証は致しかねます。弊社では市販品のカメラでは満足できる精度が得られないため、濃度計測用のカメラとして開発されたDensitoCamシリーズおよび濃度出力特性に優れた高速度カメラPhantomシリーズを使用しております。
