nexonar Motion Visualizerシステム

単眼式3次元計測システム(Motion Visualizer)

nexonar motion visualizer

概要

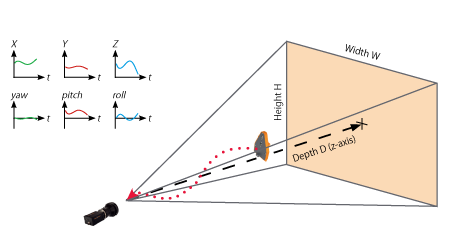

ドイツのSoft2tecが製造するネクソナー・モーション ビジュアライザは赤外LEDを備えた特殊なマーカを1台のカメラで撮影し、3次元座標を計測することができます。

赤外マーカにはそれぞれIDが付いていて、マーカの入れ替わりが発生しません。

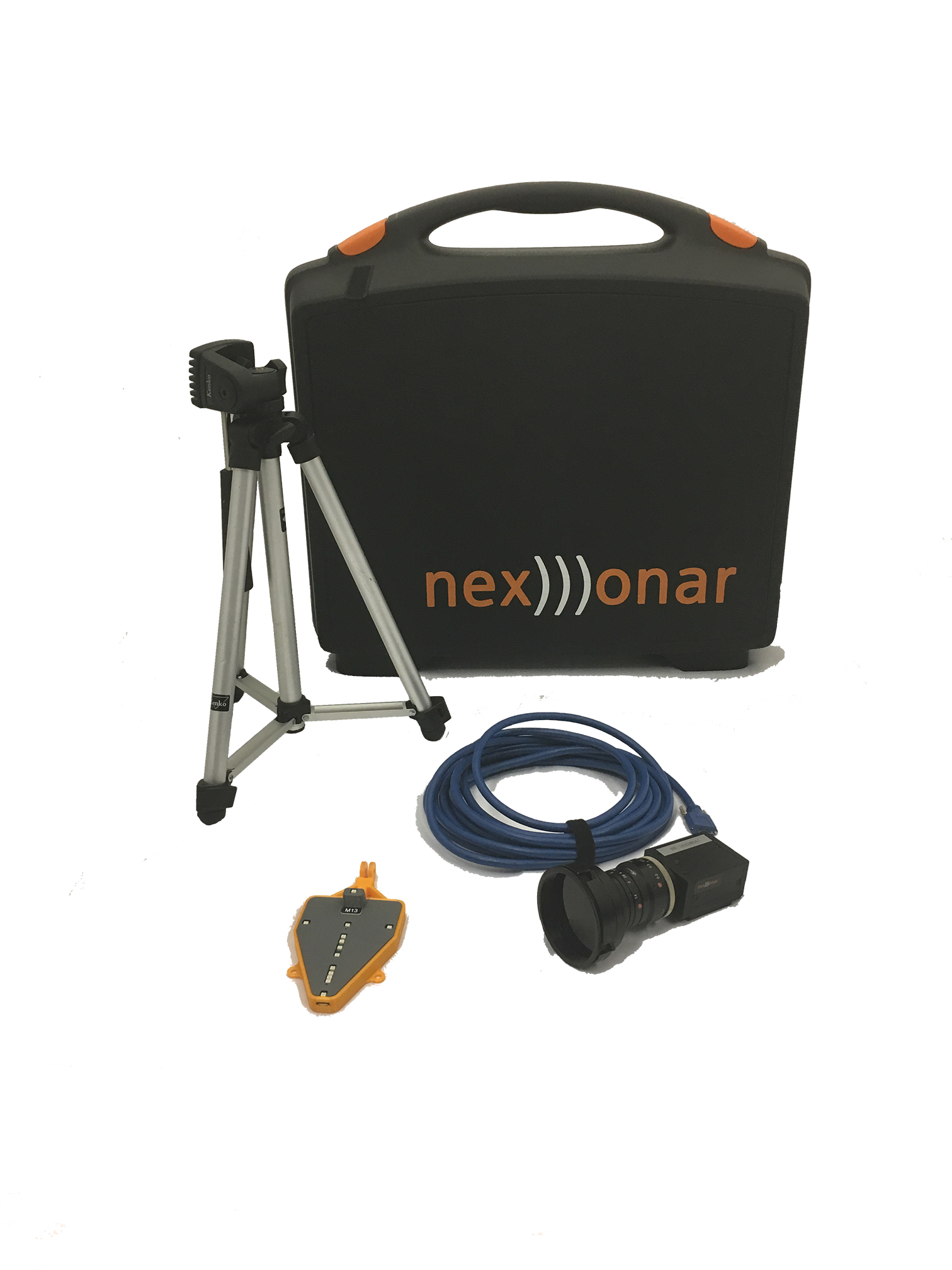

ネクソナー・モーション ビジュアライザ

マーカーが入れ替わらない様子

リアルタイム計測

VENUS3D Rを用いて、リアルタイムに物理量を測定することが可能となります。

特徴

  • 狭小空間でも1㎜以下の測定精度
  • 1台運用ならキャリブレーション不要(複数台で広域計測も可能)
  • 映像カメラ、アナログ波形の収録も同期可能
  • 計測、解析、映像の編集が1つのアプリで可能

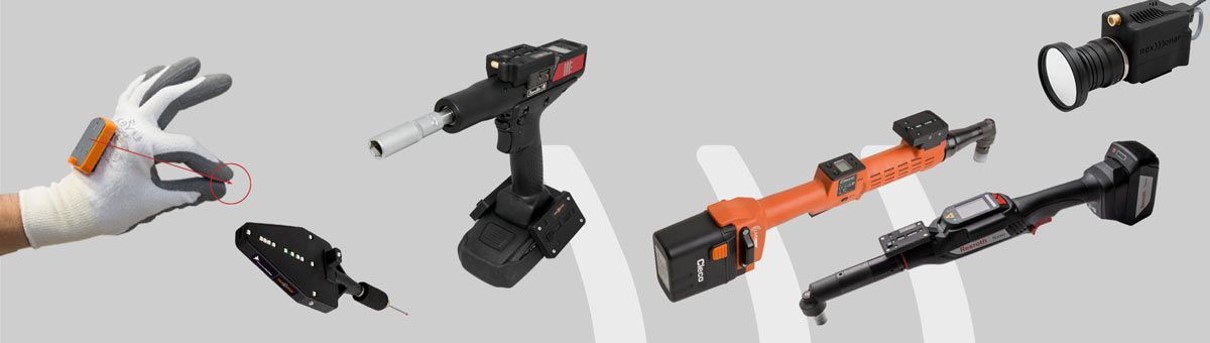

マルチアタッチメント

赤外マーカーは、さまざまな治具に取付けられるアタッチメントもご用意可能です。 プローブを使えば、仮想点を設定できます。

マルチアタッチメント

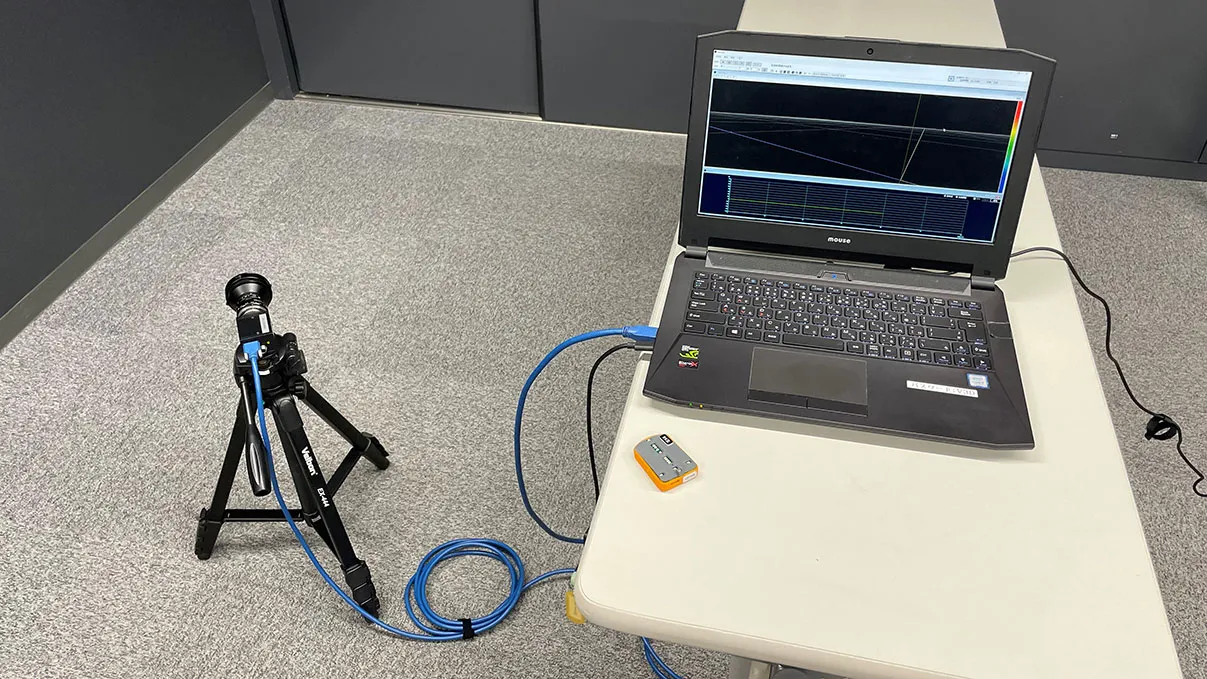

設置イメージ

設置の様子

測定環境イメージ

セッティングの様子

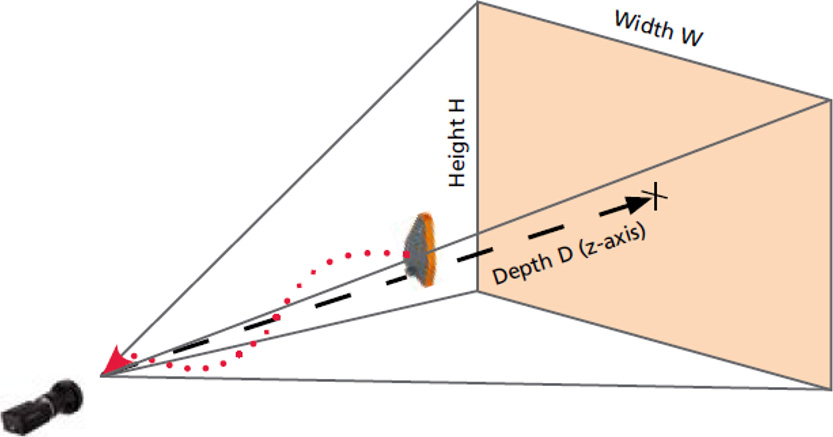

設置イメージ
  Sサイズ Mサイズ
計測距離(奥行) 0.2m ~ 3m 0.2m ~ 5m

計測イメージ

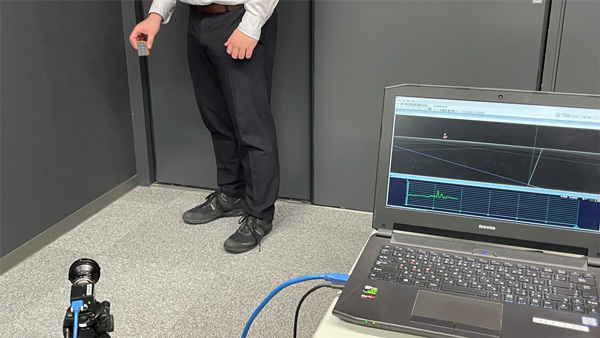

シングル

1台計測

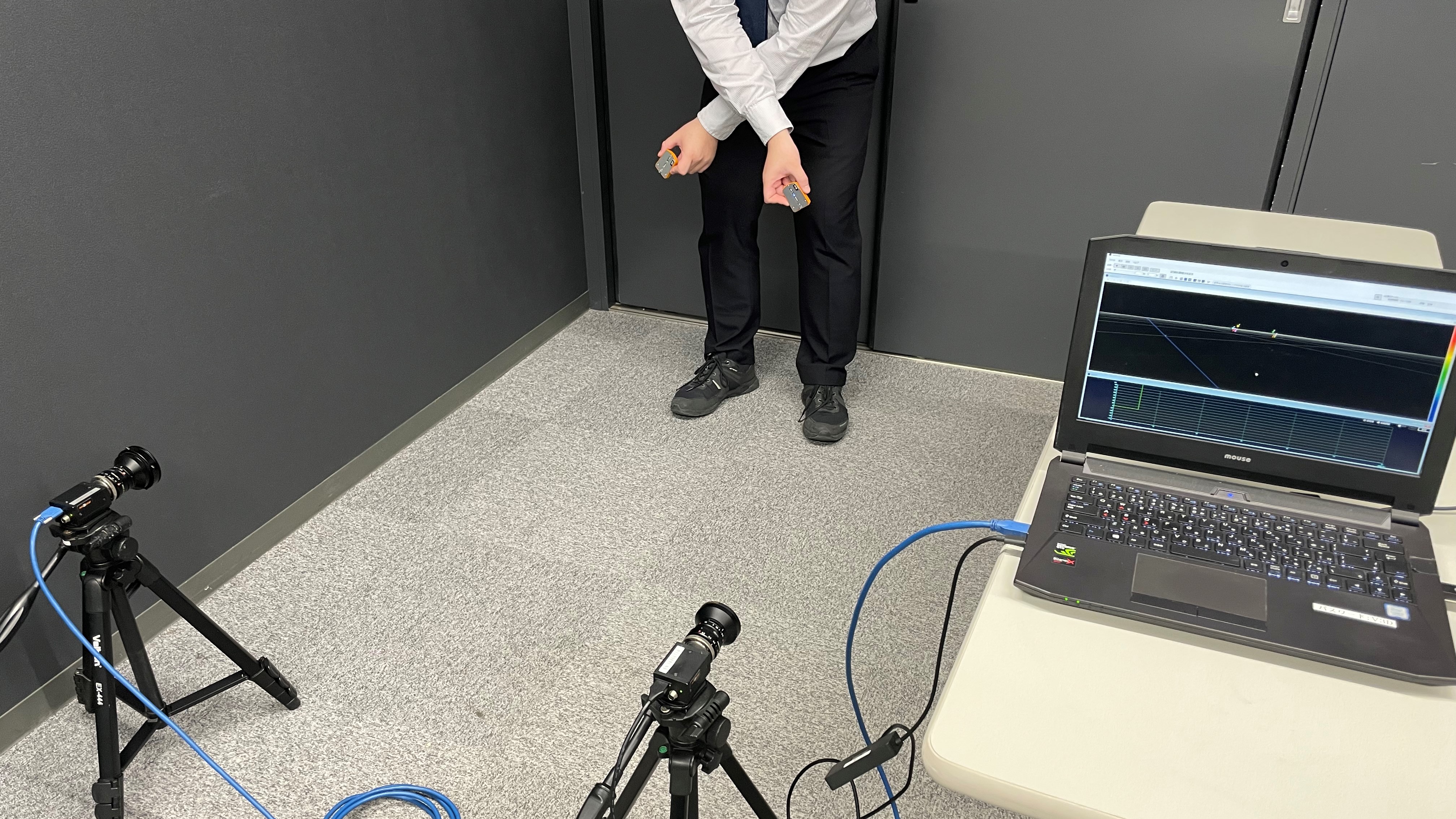

マルチ

複数台計測

1台の時は、設置から計測まで15分程度で準備が完了します。
カメラが動いても、固定できるマーカーがあれば、相対的な測定ができます。
複数台のカメラを使用する際は、キャリブレーションが必要です。

計測イメージ

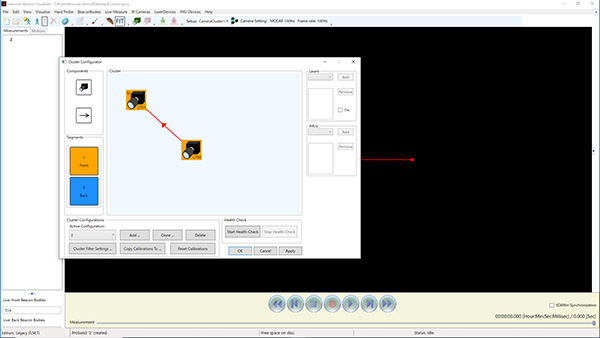

ソフトウェアによるカメラ設定

計測イメージ

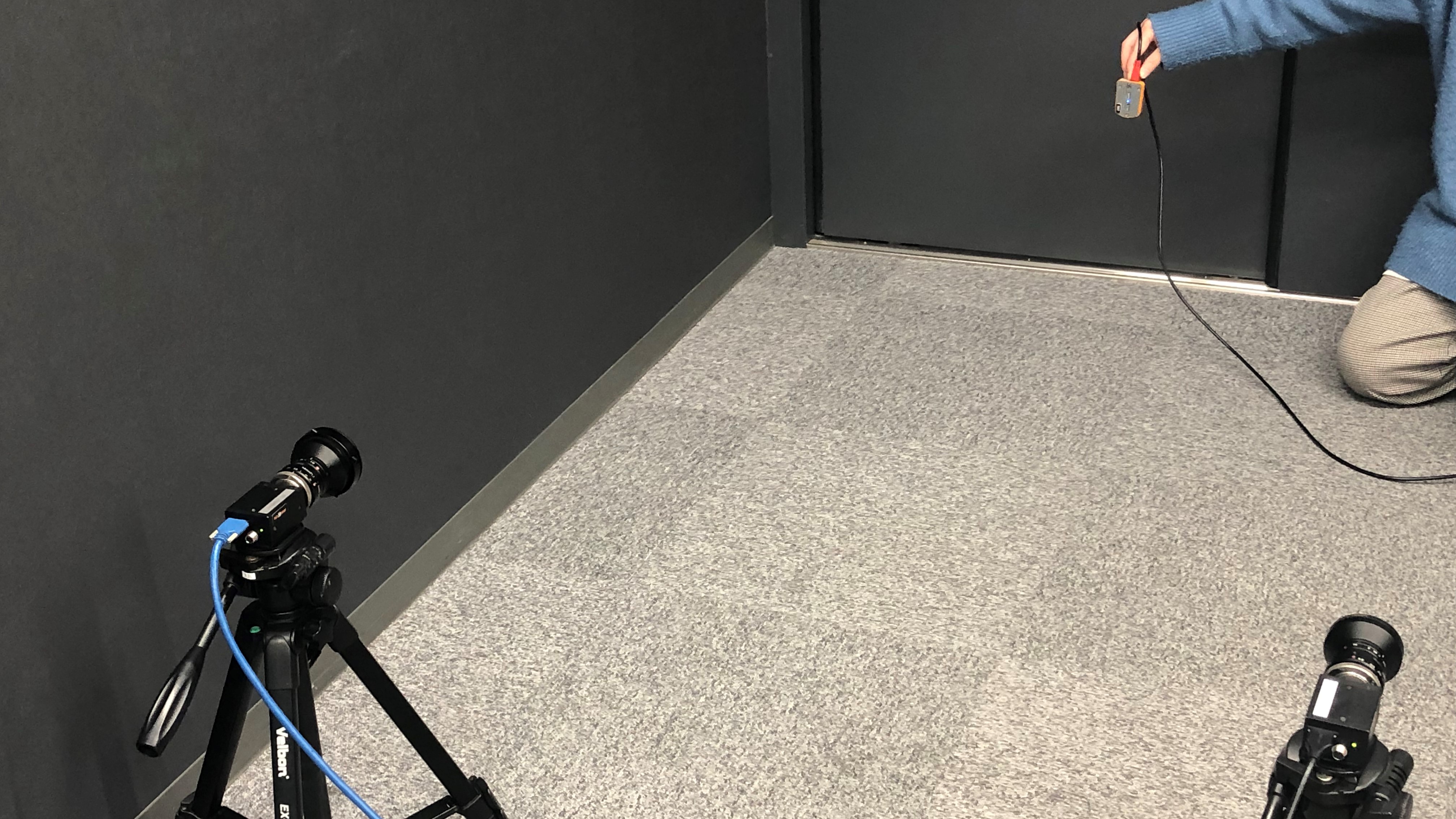

キャリブレーションイメージ

複数台のカメラ測定方法

  • 複数台のカメラをソフトに登録します
  • カメラに映るように赤外マーカを持ちます
  • 複数のカメラでそれぞれに赤外マーカが映る場所で登録をしていきます

キャリブレーションも最長5分ほどで終わる手軽さです。

システムスペック

型式 カメラ種類 レンズ
NX-002-010 230万画素、163Hz 8mmレンズ
NX-002-003 230万画素、163Hz 12.5mmレンズ
NX-002-004 230万画素、163Hz 16mmレンズ
NX-002-009 230万画素、163Hz 16mmレンズ
NX-002-012 410万画素、75Hz 8mmレンズ
NX-002-013 410万画素、75Hz 12.5mmレンズ
NX-002-011 410万画素、75Hz 16mmレンズ

カメラサイズ

カメラサイズ

※レンズの交換はできません。

※カメラは10台まで接続可能ですが、USB3.0の拡張が必要となります。

※計測動作はパソコンのスペックによります。

型式 種類 アタッチメント 電源
NX-001-051 樹脂製(S, Mサイズ) なし 内部バッテリ 充電式
NX-002-003 樹脂製(S, Mサイズ) 12.5mmレンズ 内部バッテリ 充電式
NX-002-004 樹脂製(S, Mサイズ) 16mmレンズ 内部バッテリ 充電式
NX-002-009 金属製(S, Mサイズ) なし 内部バッテリ 充電式
NX-002-012 金属製(S, Mサイズ) なし 外部電源
赤外線マーカー

※赤外マーカーは最大16個まで同時に計測が可能です。
