ハイスピードカメラ Phantom Miro C321・C211

小型・耐Gモデル Phantom Miro C321/C321J  C211

Phantom Miro C321J

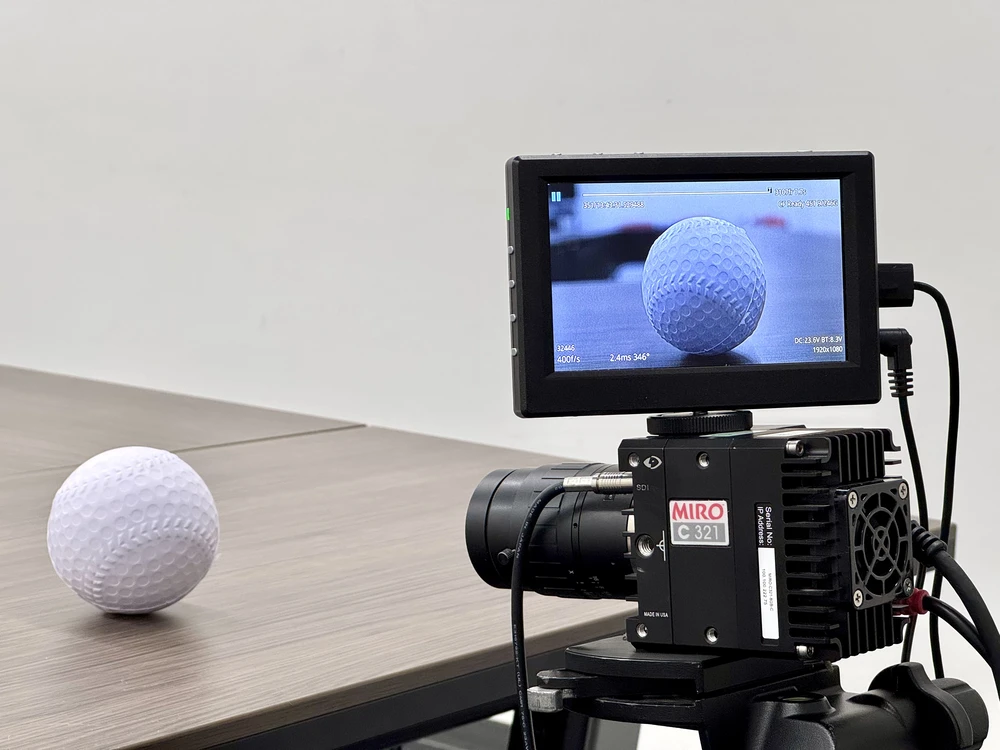

Miro Cシリーズは、小型ボディで単体撮影可能なハイスピードカメラです。
170Gの耐G仕様、内蔵バッテリ、バックアップメモリを備えた、カメラ単体での撮影が可能なスタンドアロンモデル。
Cシリーズは、衝突試験や、落下試験、振動試験などの過酷な環境下での撮影に適しています。

Vision Research Inc.(米国)

  • 特徴
  • 画素数×撮影速度
  • 仕様

小型・軽量

カメラ本体は73×73×82.5㎜(W×H×D)のオールインワンタイプで設置場所を選びません。
画像記録メモリはもちろん、バックアップ電源、バックアップメモリも内蔵しています。重量も540gと非常に軽量です。
※ 上記はMiro C321のスペックとなります。

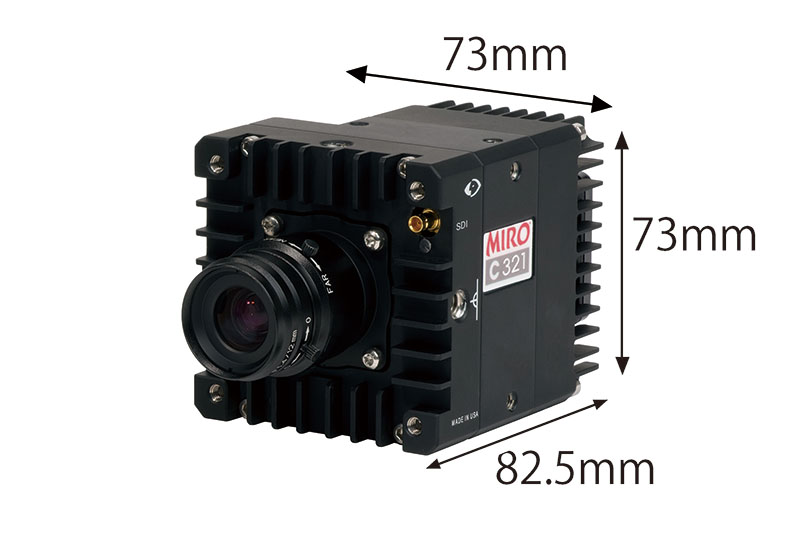

Miro C321 縦73mm 横73mm 奥行き82.5mm

耐衝撃性

耐G:170G 耐振動:24grmsの堅牢ボディーです。耐衝撃性が必要とされる自動車の衝突試験や、加振試験等の過酷な環境でご使用いただけます。

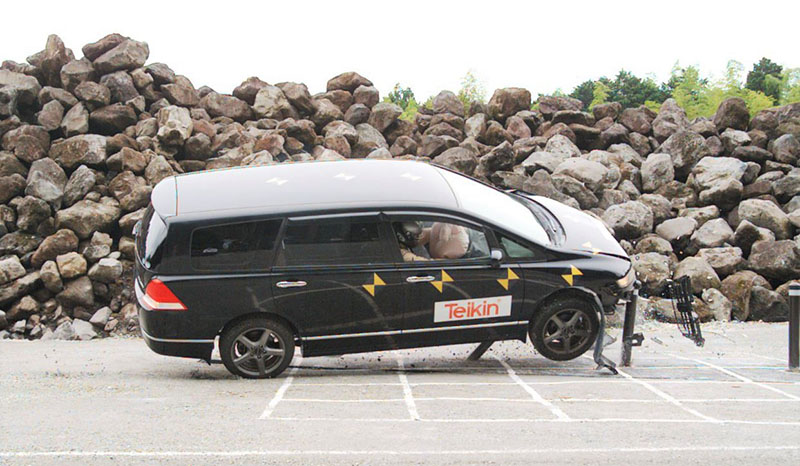

自動車の衝突試験

マルチカメラ接続

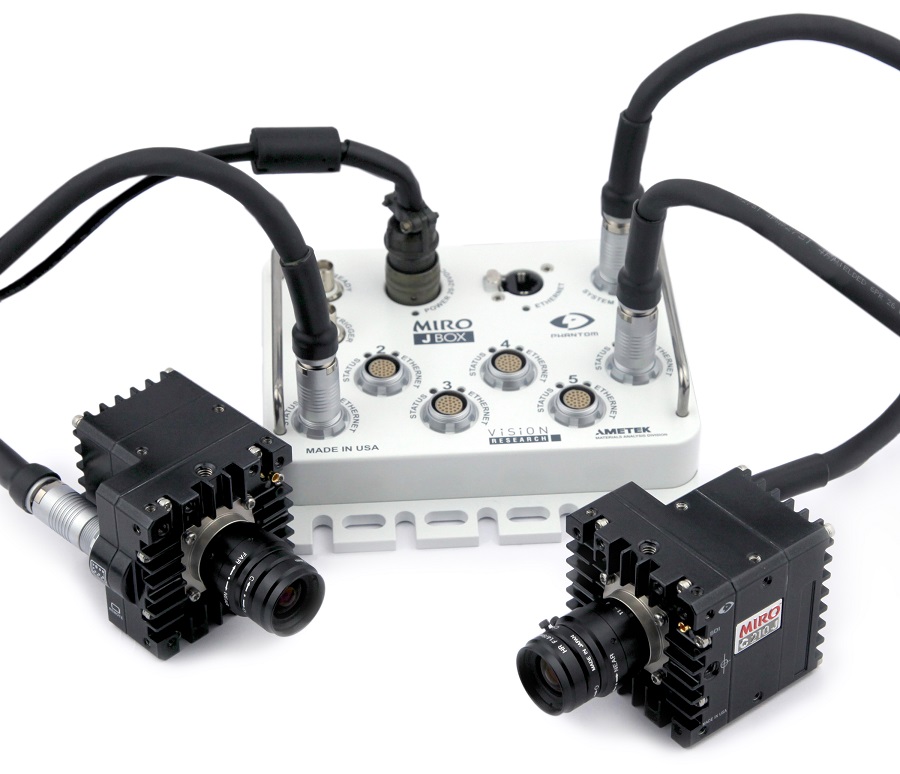

C321Jはジャンクションボックスを用いることで、複数台カメラの同期撮影を簡単に行うことが出来ます。
ケーブル1本を接続するだけで、電源の供給、トリガ入力、カメラ同期信号入出力、カメラコントロールを行うことが出来ます。

マルチカメラ接続

モデル一覧

スクロールでご覧になれます

  Miro C321/C321J
(高解像度・耐Gモデル)
Miro C211
(小型・ 耐Gモデル)
Miro C321 Miro C210
画素数 1,920×1,080 1,280×1,024
最高速度(コマ/秒)
フルフレーム時
100~1,480コマ/秒 100~1,800コマ/秒

感度(ISO/ASA)

25,000(モノクロ)
2,500(カラー)
5,000(モノクロ)
640(カラー)

内蔵メモリ

8GB 、16GB
  撮影速度(コマ/秒)
解像度 (ピクセル) Miro C 321J/C321 Miro C 211
1,920 x 1,080 1,480 -
1,920 x 800 1,990 -
1,280 x 1,024 1,560 1,800
1280 x 720 2,210 2,540
512 x 512 - 3,530
512 x 384 - 4,650
256 x 256 - 6,810
640 x 128 11,760 -
128 x 128 - 12,700
128 x 64 - 22,300
640 x 8 94,510 -
128 x 8 - 67,140

センサー性能(EMVA1288規格)

欧州マシンビジョン協会EMVAによるイメージセンサーの性能データ(532nm時)

カメラ機種 C321 C211
量子効率(QE) モノクロ:45.3%, カラー:31.5% モノクロ:54.2%,カラー41.7%
ダークノイズ 14.55 e- 9.08 e-
S/N比 37.4 dB 38.7 dB
AST(単位:P) モノクロ:33.5,カラー43.3 モノクロ:17.75,カラー:22.46
飽和容量(単位:Ke-) モノクロ:5501,カラー:5311 モノクロ:7411,カラー:6972
ダイナミックレンジ 51.2 dB 57.7 dB

EMVAの各用語の解説

EMVAには、以下のようなパラメータがあります。

パラメータ 単位 説明
量子効率 % 特定の波長で電子に変換される光子の比率です。高いQEは高感度を意味します。特定の波長で正確なQE数値を知るにはセンサーのspectral response curve(波長感度特性)を参照することをお勧めします。EMVA QE数値はフィルファクタ数値を含みます。
ダークノイズ e- 又は読み出しノイズ。センサー(レンズキャップ装着時など)に入射光がないときに画像にみられるノイズです。低い数値は広いダイナミックレンジ、低照撮影および解析時の画質が向上することになります。
S/N比 dB ノイズ値に対する信号値の比率。高い数値はシグナルの高品質を意味し、照度に起きる小さな変化を検知することができます。
AST P ノイズに埋もれずに信号データを認識できる画素に必要な最低光子数。数値が低ければ低いほど、入射光が少ない撮影でも、画像として認識できるデータを表示することができます。
サチュレーション容量 Ke- Full Well Capacity (FWC)ともいいます。画素が溜めることのできる電荷量のことを言います。高い数値はセンサーの高いS/N比、つまり高いダイナミックレンジを意味します。Photon-shot noiseの為、S/N比はFWCの平方根と連動します。
ダイナミックレンジ dB 読み出しノイズに対するサチュレーションレベル信号(又はFWC)の比率。暗所の細部などの画像のグレースケールを詳細に認識できます。高いダイナミックレンジの数値は、高画像撮影ができることを意味します。12ビットの画像は最大72 dBのダイナミックレンジを持っています。
モデル C321/C321J C211
総画素数(ピクセル) 1,920x1,080 1,280x1,024
画素ピッチ(μm) 10 5.6
撮影速度(フルフレーム) 100~1,480コマ/秒 100~1,800コマ/秒
濃度階調 10ビット 12ビット
最短露光時間 1μ秒 5μ秒
感度(ISO/ASA) モノクロ : 25,000
カラー : 2,500
モノクロ : 6,000
カラー : 640
内蔵メモリ 8GB、16GB
撮影時間 4.4秒(フル解像度、1,480コマ/秒時、16GB) 4.2秒(フル解像度、2,000コマ/秒時、16GB)
内蔵フラッシュメモリ(シネフラッシュ) カメラ内部メモリデータをシネフラッシュに高速転送可能
ストレージ容量:240GB
メモリ分割 最大63分割
耐衝撃性 耐G:170G(IAW MIL-STD-810G)
耐振動:24grms(IAW MIL-STD-202G)
耐G:170G(IAW MIL-STD-810G)
耐振動:17grms(IAW MIL-STD-202G)
カメラ信号入出力 トリガ、IRIG入力、IRIG出力、AUX1(イベント、ストロボ、メモリゲート、外部同期のいずれかに設定可能)、AUX2(レディ、ストロボのいずれかに設定可能)
キャプチャーケーブル レディ信号、ストロボ信号、モーショントリガ出力、プレトリガ/メモリーゲート入力、ビデオ映像出力
インターフェース 1Gbイーサネット
モーショントリガ 標準装備(画面上の動きを検知して自動的に撮影)
ビデオ出力 NTSC、PAL、HD-SDI (DIN1.0/2.3コネクタ)
レンズマウント CマウントおよびCSマウント(リバーシブル取り付けマウント)
C321/C321J:1インチフォーマット
C211:2/3インチフォーマット
寸法・重量 C321:W73×H73×D87.2mm - 540g
C321J:W73×H79×D 87.2mm - 540g
C211:W73×H93×D82.5mm - 540g
カメラ電源 ACアダプタ入力:100~240VAC DC入力:16~32VDC  消費電力:65W JBOXからの電源供給可能。バックアップ用内蔵バッテリ:約30分間画像を保持可能。(内部バッテリは、カメラがAC動作時に充電可能)
動作環境 0~50℃(動作)
-20 ~70℃(保管)
カメラ制御ソフトウエア「PCC」
(Phantom Control Software)
日本語対応、マルチウィンドウ対応(画像の複数表示、同期再生が可能)、画像の撮影、撮影条件の設定・保存・読込み、撮影画像の再生、動画の範囲指定、特徴点の自動追尾機能:座標・速度・加速度の計測、 手動追尾機能:距離・速度・加速度・角度・回転速度の計測、各種画像処理、各種ファイル変換
