小型・多機能ハイスピードカメラ Phantom VEO

ハイスピードカメラ Phantom VEO シリーズ

PhantomVEOシリーズは、小型125㎜立方、2.3kgの軽量ボディに最新のテクノロジーを搭載した、オールインワンモデルです。VEO1310、VEO-E310、VEO410、VEO710、VEO340、VEO640、VEO4K 590、VEO4K 990の8機種があり、研究開発向けのLモデル、フル装備版のSモデル、簡易版のEモデルがあります。用途に合わせて最適な機種をお選びいただけます。

Vision Research Inc. (米国)

小型・軽量・堅牢ボディ

VEO寸法

125mm立方(Lモデル)の小型ボディーに、最新のテクノロジーを搭載したオールインワンモデルです。
カメラ本体重量も2.3kg(Lモデル)と非常に軽量で、設置場所を選ばず、顕微鏡や装置組み込み、ロボットアームに搭載しての撮影等、今まで困難だった撮影を可能にします。
また、Phantom VEOは堅牢性にも優れ、通常モデルは30G、メカニカルシャッタ非搭載モデルは100Gの耐衝撃性を有します。衝突・落下試験や、振動試験等、過酷な撮影状況にも対応します。

高速データ転送 10Gbイーサネット

CFast

VEOシリーズは、オプションの10Gbイーサネット高速インターフェースの使用により、ハイスピード撮影で問題になる、画像の転送時間を大幅に削減することができます。従来の1Gbイーサネット経由での転送に比べ、 約10倍の速さでデータ転送が可能です。 2GBの画像データを約10秒でPCに保存します。

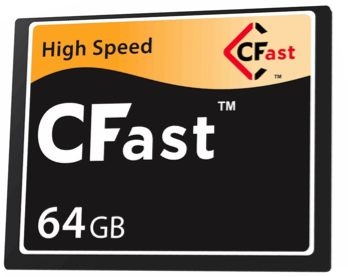

高速データ保存 CFast2.0対応

CFast

Sモデルは、汎用コンパクトフラッシュCFast2.0カードに対応し、カメラ内部のメモリをCFast2.0カードに高速保存可能です。保存速度は90MB/秒を実現し、2GBのデータを約22秒で保存可能です。PCのHDDへの保存と比較し、約4倍の高速保存を実現します。

CFast2.0は汎用コンパクトフラッシュですので、比較的安価で容易に入手することができ、リーダー等のアクセサリーも豊富に取り揃えております。

HDMI出力対応 簡単PCレス撮影

モニタでの調整
モニタでの調整

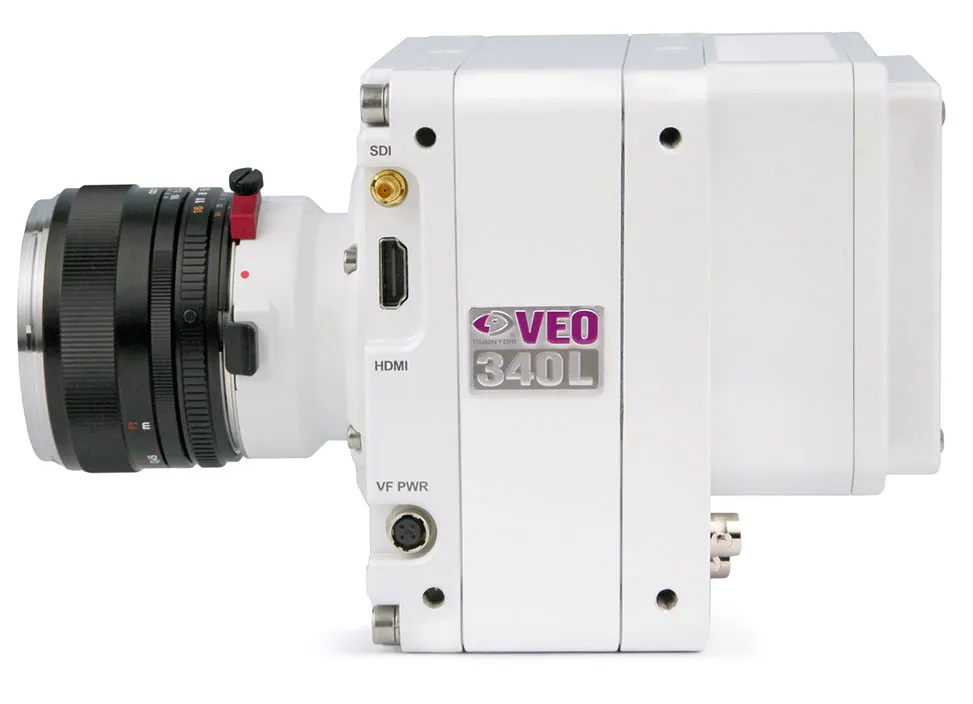

標準でHDMI・SDI映像出力に対応し、ライブ映像や、再生映像を外部モニタに表示可能です。大型TVやPCモニタに映像を出力でき、大人数での画像確認が容易に行えます。

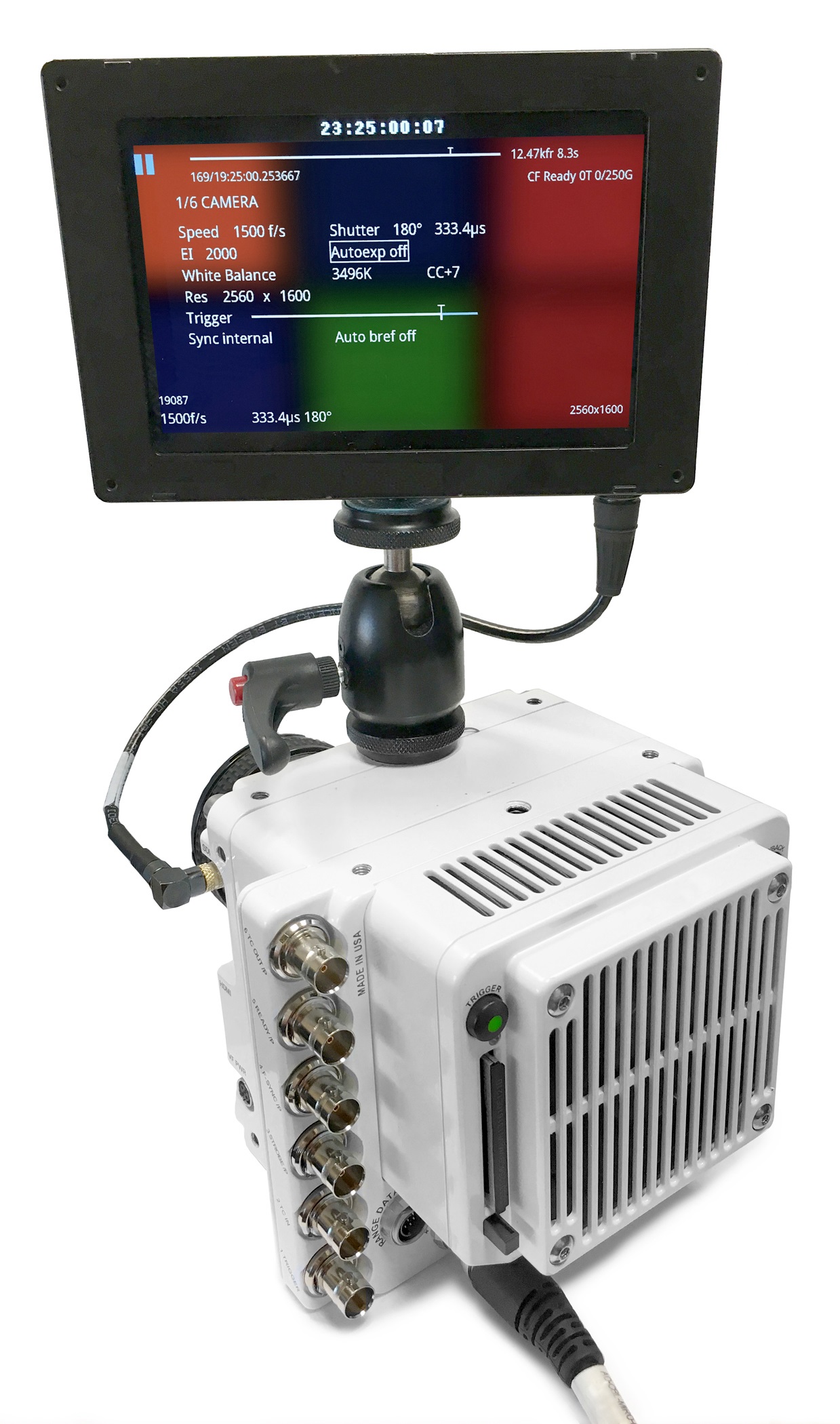

モデルはオンカメラコントロールに対応し、小型モニタをカメラに取り付ければ、カメラ本体のボタンで各種設定が可能です。完全PCレスでのハイスピード撮影が可能になり、撮影の機動力が向上します。
また、安全管理上カメラとPCを離れて設置しなければならないような試験でも、ピント合わせや画角調整の為に、PCを移動しなくてもモニタでの調整が容易に行えます。

主仕様・モデル比較

  超高画質・高感度・高速度モデル
Phantom VEO 1310
  スタンダードモード ビニングモード

画素数(ピクセル) 1,280×960 640×480
撮影速度
(コマ/秒)
フルフレーム 10,860 40,300
640 x 480
ピクセル
30,030 40,300
最高 423,350
感度
(ISO/ASA)
モノクロ 80,000 125,000
カラー 8,000 10,000
最短露光時間 706ns
  高速度モデル
  VEO-E310 VEO410 VEO710

画素数(ピクセル) 1,280×800
撮影速度
(コマ/秒)
フルフレーム 5,200 5,200 7,500
640 x 480
ピクセル
10,100 15,900 22,300
最高 650,000 650,000 1,000,000
感度
(ISO/ASA)
モノクロ 16,000
カラー 2,000
最短露光時間 1µs 300ns
  超高解像度モデル
  VEO-E340 VEO440 VEO640

画素数(ピクセル) 2,560×1,600
撮影速度
(コマ/秒)
フルフレーム 800 1,100 1,400
640×480
ピクセル
8,600 10,900 13,000
最高 287,000 290,00 290,000
感度
(ISO/ASA)
モノクロ 12,500
カラー 1,600
最短露光時間 1µs
  超高解像度モデル
  VEO4K 590 VEO4K 990

画素数(ピクセル) 4,096× 2,304
撮影速度
(コマ/秒)
フルフレーム 500 938
640×480
ピクセル
- -
最高 - -
感度
(ISO/ASA)
モノクロ 5,000
カラー 640
最短露光時間 5µs

用途に合わせた3ボディーモデル

お客様の用途に合わせて、3つのボディーモデルをお選びいただけます。
研究開発・試験等、実験室での使用を目的としたシンプルな『Eモデル』、スタンダードモデル『Lモデル』。
カメラ単体での撮影が可能なオンカメラコントロールや、高速データ保存CTast2.0に対応し、様々な信号入出力を備えた、フルスペックモデル『Sモデル』のラインナップがあります。

  Eモデル Lモデル Sモデル
サイズ(L x W x H) 125 x 125 x 111mm 125 x 125 x 125mm 125 x 140 x 125mm
重量 1.8kg 2.3kg 2.5kg
イーサネットポート RJ45 専用フィッシャーコネクタ
信号入出力
上段:共通 下段:独立
トリガ、タイムコードIN、HDMI、HD-SDI(前面)
プログラムI/O x 2 HD-SDI(背面)、レンジデータ、プログラムI/O x 4
プログラムI/O信号 ストロボ、レディー、プリトリガ、メモリゲート、タイムコードOUT、同期信号、イベント、Auxトリガ、オートトリガ 選択可能
Cfast2.0カード - - 高速データ保存対応
オンカメラコントロール - - カメラ背面のボタン及びノブでカメラ設定、ビデオ再生可能。
背面パネル
