動体解析ソフトウェア ProAnalyst

動体解析ソフトウェアProAnalyst

ProAnalystは、人間、生物、機械等の様々な動体の挙動解析に最適です。 画面の特徴点を自動で追尾、座標値から変位、速度、加速度を算出します。また、指定点間の距離の変位、角度、角速度、角加速度などの計測も可能です。追尾 方法は、相関追尾、2値化追尾、クワッドターゲット追尾が選択でき、計測データは、TEXTもしくはCSVファイルで出力されます。操作が容易で、 様々な優れた機能を有しており、必要に応じてモジュールを追加することで更に様々な解析が可能になります。

Xcitex Inc.(米国)

  • 特徴
  • 主な機能
  • バージョン別機能
  • 仕様
  • 主な算出項目−速度、加速度、角度、角速度、座標、点間距離、面積等
  • 高精度のパターンマッチングにより特別なマーカーの必要なし
  • 線、図形、テキスト等を画面上に描くことが出来る注釈機能
  • 回転体追尾のための新しいアルゴリズム
  • 容易な画像補正、フィルタツール 30を超える解析ツール
  • レンズ歪み補正機能
  • FFT解析を含む新データ解析・グラフ表示機能
  • 解析結果のファイル出力、レポート作成機能

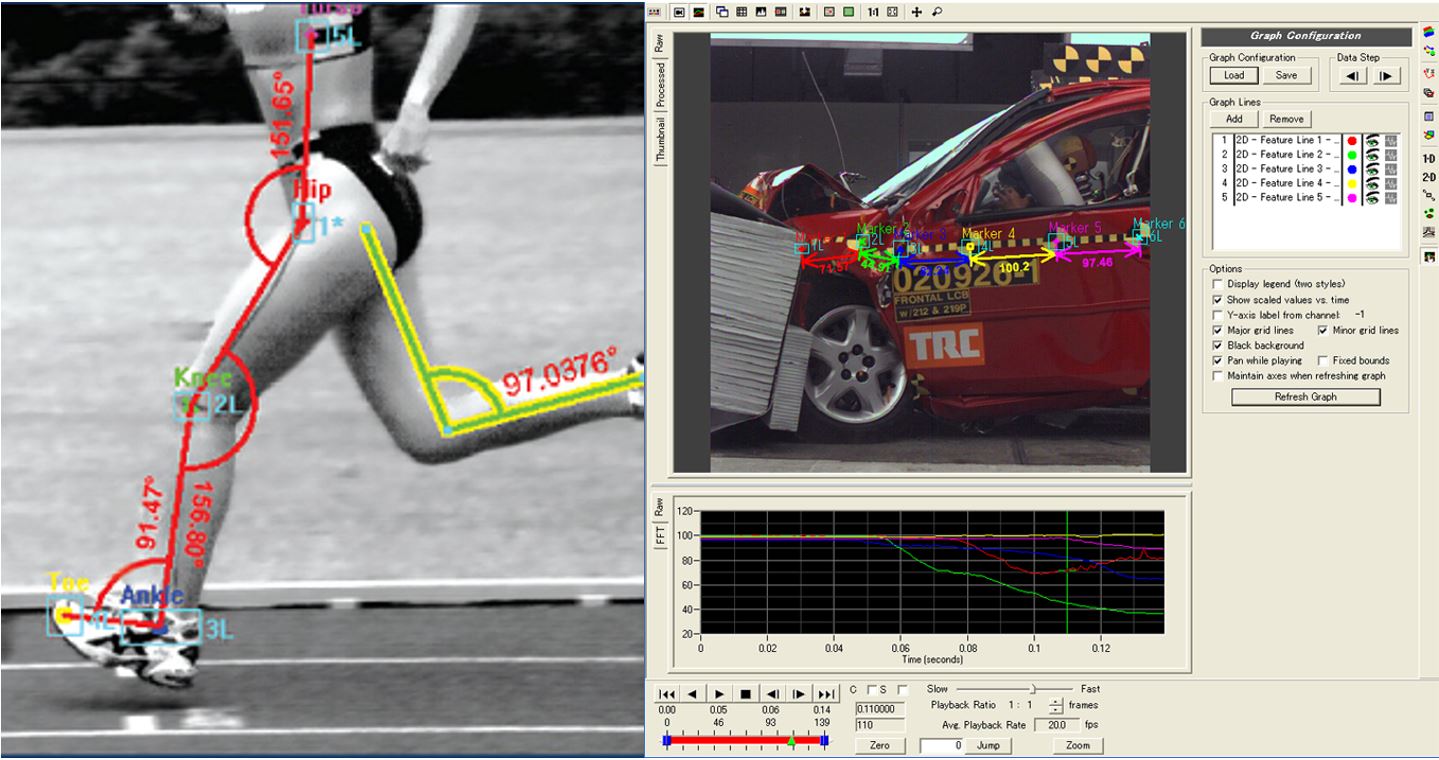

2次元/3次元解析

2次元/3次元解析

2次元/3次元解析 任意の特徴点を自動追尾し、速度、変位等を算出します。 スポーツ、機械の動き、自動車の衝突などの解析をはじめ、様々な画像の解析にご活用いただけます。カメラを複数台使用しての3次元解析も可能です。

1次元解析

1次元解析

1次元解析 任意のライン上の輝度の変化を検知し、速度、変化量を算出します。また、燃焼などの形状の輪郭を自動検出し、速度、面積等を算出します。

エアバッグ解析

エアバッグ解析

エアバック解析 エアバック等の膨張する物体の、周囲長、面積、重心位置等を計測します。

粒子解析

粒子解析

画面上の粒子を2値化処理して抽出し、重心位置、周囲長、面積等を計測します。 粒子の粒度分布を解析することが可能です。

スタビリゼーション機能

スタビリゼーション機能

画面上の特徴点を追尾し、画面を静止させる機能です。手ブレなど、カメラが動いている映像の解析や、動きのある物体内での相対的動きの解析などに有効です。

バージョン別機能 3-Dプロフェッショナル プロフェッショナル ライト
レンズひずみ調整 -
1次元 線上トラッキング -
2次元 特徴追跡 -
3次元解析 オプション -
自動トラッキング点数 無制限 無制限 256
手動トラッキング点数 無制限 無制限 256
リアルタイム表示
(距離・角度)
-
オプション機能 -
グラフ作成 制限あり
ワンクリックFFT -
データフィルタリング -
主要機能
対応画像フォーマット 動画ファイル : AVI、AVI2.0、MPEG、MOV、CINE
連続静止画ファイル : BMP、JPEG、TIFF
画像調整機能 基本調整 : 明るさ、コントラスト、ガンマ、Exp/log
フィルタ : Sobel、Laplacian、Gaussian、High PassBur、Median、Erode、Diate、Threshhold、Histogram、Equalize等30種類以上
注釈機能 アノテーション機能により、線、図形、テキスト等を任意の画像、もしくはすべての画像に描くことが可能です。
また、距離や確度の計測が簡単にでき、計測結果を画面上に表示させることができます。
データ解析機能 算出したデータや解析結果をワンクリックでFFT解析が可能。
データフィルタリング : Scale、オフセット、微分、積分、Median等、複数グラフを1つのファイルとして保存可能。読み出しも簡単です。
動作環境
OS Windows 2000、XP Professional、7、8
CPU Inter Pentium4 以上
メモリ 1GB以上のRAM
HDD 5GB以上の空があること
周辺機器等 24Bitカラービデオカード、CD-R/Wドライブ、USBポート
1280x1024以上のモニタ解像度
カメラ信号入出力 ワークステーションライセンス : ユーザーが自由にコンピュータの間でソフトウエアを移動できます。ライセンスは、セキュリティキーによって制御されるため、一度に1台の コンピュータがProAnalystを実行することができます。
ネットワークライセンス : 購入した人数分のネットワークライセンス数に従って同時に複数人数での使用が可能になります

関連商品

ハンディハイスピードカメラ Phantom Miro 小型・耐Gモデル

ハンディハイスピードカメラ Phantom Miro 小型・耐Gモデル

ハンディサイズ、バッテリ搭載で、現場へ手軽に持ち込める可搬性を重視したモデルです。

ハイスピードカメラ Phantom V

ハイスピードカメラ
Phantom V

高解像度、高速度両方を兼ね備えたハイエンドハイスピードカメラです。研究開発や画像解析を必要とする撮影に適しています。

超高速度ビデオカメラ Kirana

超高速度ビデオカメラ Kirana

500万コマ/秒の撮影速度で、924×768ピクセルの高解像度な撮影が可能です。

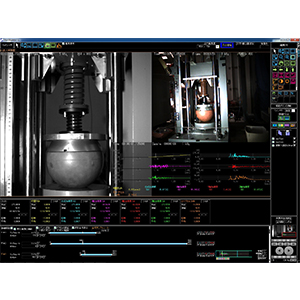

画像・波形編集ソフトPixelRunner GⅡ
