Cavilux Smart UHS (50W)

フィンランド国CAVITAR社製、可視化用レーザー光源です。パルス発光を高繰り返しで出力できるダイオードレーザー照明で、ハイスピードカメラ等と同期し、最大繰り返し周波数は10MHzまで可能です。従来品に比べ、出力を50Wに抑え、お求めやすい価格を実現しました。低出力ながら、ファイバー径が1㎜と小さいですので、単位面積当たりの照度は従来品とほぼ同等です。シュリーレンやシャドウグラフ、バックライトの撮影に最適です。

カタログDLで詳しく見る

お問い合わせ・技術質問

概要

特徴

超短パルス：最短10ナノ秒。被写体をブレなく撮影可能
ファイバー径：1mm。点光源としてシュリーレンやシャドウグラフに最適
超高繰り返し：最大10MHzでハイスピードカメラと同期可能
低コヒーレント：スペックルパターンの出ない均一な可視化用照明

アプリケーション

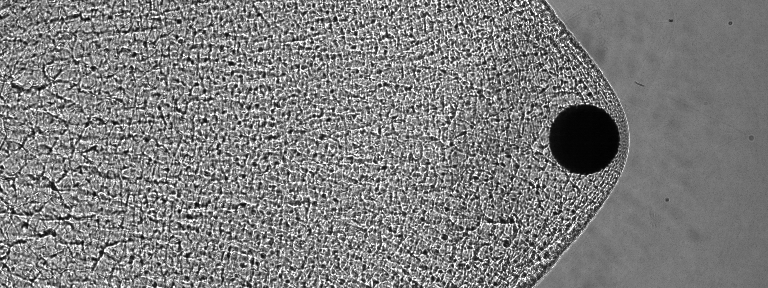

デトネーションによる衝撃波（シャドウグラフ法）
デトネーションによる衝撃波をシャドウグラフ法で撮影しました。
2段式ガス銃により2,500m/秒で射出された飛翔体、
衝撃波およびデトネーションによる鱗状の波面が、
超短パルス幅10n秒により、ブレなく鮮明に撮影されています。

ご提供：埼玉大学　前田先生

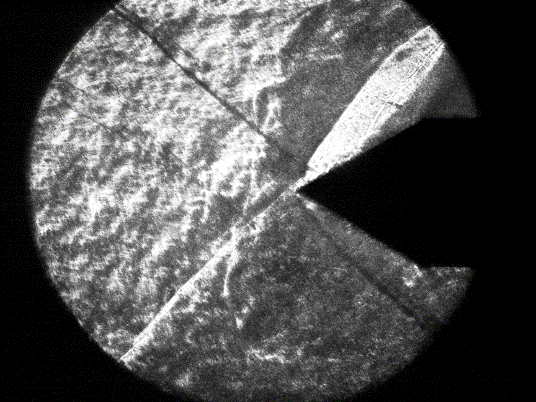

シュリーレン
流速680 m/秒の空気風洞に、コーン状の障害物を置き、その周りの気流をシュリーレン法で撮影しました。短パルス50n秒により、鮮明な衝撃波の撮影が可能となっています。

撮影協力：青山学院大学鶴先生

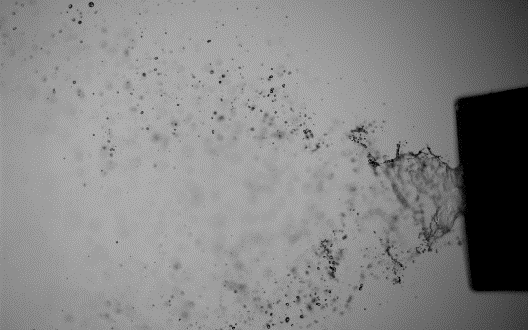

噴霧
ノズルから吐出される噴霧の様子を、バックライト法で撮影しました。超短パルス20 n秒により、液滴がブレなく鮮明に撮影されています。

主仕様

波長	645±10nm以内
ピーク出力	50W±10%以内
パルス幅	10ns～150ns（コントローラより10nsステップで設定可能）アクティブスルー（入力したパルス幅を照射可能）
最大繰り返し周波数	連続モード：～30kHz（連続照射可能）超高速モード：30kHz～10MHz（最大発光回数に制限あり） ※モードは入力周波数に応じて自動的に切り替わります
レーザークラス	3B
同期信号入力	外部信号との同期発光が可能 TTL信号立上り/立下り
トリガ入力	外部トリガ入力に対応して発光開始可能 TTL信号立上り/立下り、接点信号
ファイバー径	1mm
電源	AC：100V　50/60Hz に対応
その他機能	回転警告灯付属インターロック機能に対応
オプション	ガイドLED白色ライト　※光軸合わせに最適

撮影事例

ハイスピードカメラとシュリーレン法による圧力波の可視化

提供：ノビテック

レーザ誘起キャビテーションにより発生した圧力波を撮影しました。短パルスレーザ光源CAVILUXでパルス幅10nsで同期照射し、波面をブレのない可視化を実現しました。

くわしい計測事例をみる

楔に衝撃波が入射した際の衝撃波三重点の可視化

提供：室蘭工業大学　畠中先生

楔を過ぎる衝撃波の可視化を行いました。87万fpsという高フレームレートを640x128の解像度で撮影することで、遷移点を含めた正確な三重点の軌跡を高精細に捉えることができました。
現象が速いため、点光源にCAVILUX Smart UHS 50Wを用いて、パルス幅10nsで照射しています。
それにより明るく撮影できるだけでなく、現象がブレずに軌跡を追うことができました。

くわしい計測事例をみる
