アナログ信号入力モジュール

アナログ信号入力モジュール

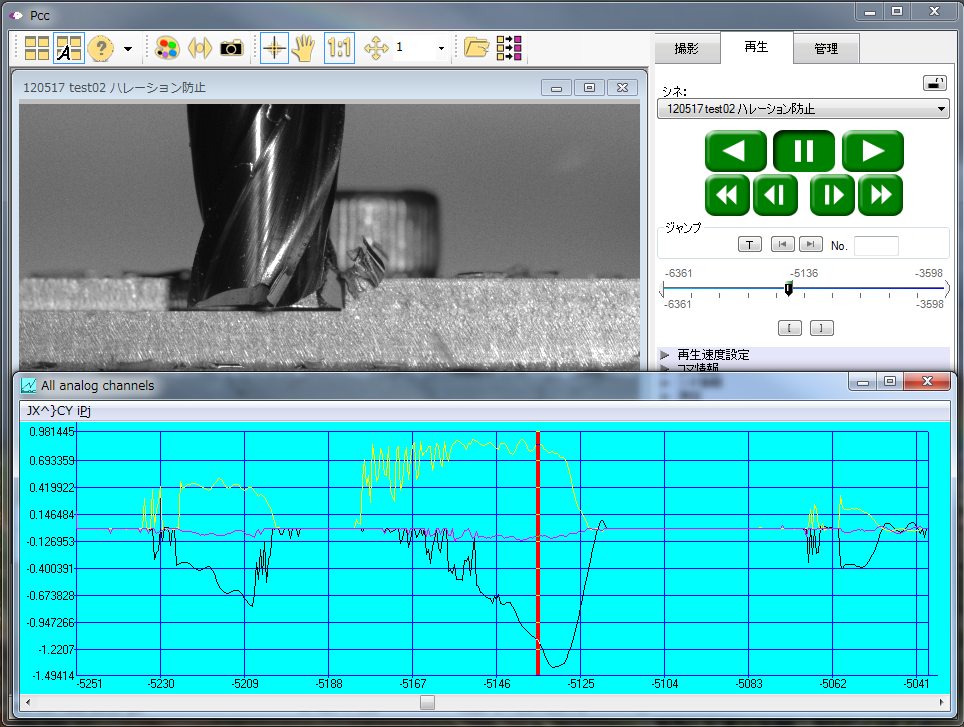

アナログ信号入力モジュールは、ハイスピードカメラPhantomと同期して、圧力や加速度等の各種センサーの波形信号を取り込みます。波形信号は画像データと同期してカメラ内部メモリーに記録できる為、データのタイミング合わせを行う必要がありません。画像と波形データを完全同期で即時に取り込み、取得されたデータは画像と同期しながらの再生が可能です。

  • 特徴
  • 仕様
  • 各種センサーの波形信号を取り込み
  • 即時に完全同期 (ハイスピードカメラPhantomとの同期時に、データのタイミング併せ不要)
モデル VRI-USB-6341 VRI-USB-6343 VRI-USB-6361 VRI-USB-6363 VRI-USB-6356 VRI-USB-6366
チャンネル数 8 16 8 16 8 8
サンプリングレート(1Ch) 500ks/秒 500ks/秒 2Ms/秒 2Ms/秒 1.25Ms/秒 2Ms/秒
(全Ch合計) 500ks/秒 500ks/秒 1Ms/秒 1Ms/秒 10Ms/秒 16Ms/秒
分解能 16ビット
入力電圧レベル ±10V
インターフェース BNC端子台、USB接続

関連製品

ハイスピードカメラ Phantom V

ハイスピードカメラ
Phantom V

高解像度、高速度両方を兼ね備えたハイエンドハイスピードカメラです。研究開発や画像解析を必要とする撮影に適しています。

ハンディハイスピードカメラ Phantom Miro M/LC

ハンディハイスピードカメラ
Phantom Miro M/LC

ハンディサイズ、バッテリ搭載で、現場へ手軽に持ち込める可搬性を重視したモデルです。

画像・波形編集ソフトウェア Pixel RunnerG

画像・波形編集ソフトウェア Pixel RunnerG

複数の画像、波形データを簡単にまとめることが出来ます。画像やデータの相関関係をわかりやすく表示できます。

温度計測カメラ Thermera

温度計測カメラ Thermera

2色法を利用した温度計測カメラです。放射率補正不要、観察窓越しでも温度計測ができます。

IRビーム&アコースティックトリガ

IRビーム&アコースティックトリガ

NB-IRAC-01
音や動きに反応して、同期したい機器にトリガを出力します。
