VENUS3D R 計測事例集

機械部品の3次元挙動の評価

チェーンのプレート上4か所にマーカーを貼り付け、その3次元挙動を評価しています。
4点のマーカーからプレートの位置と姿勢を解析しています。
VENUS3Dは、計測したい箇所にマーカーを貼り付けるだけで、3次元挙動解析を行う事ができます。この特長を生かし、様々な業界のR&D(研究開発)で広く活用されています。

【解析項目】 オイラー角
【計測空間】 H400×W500×D200 mm
【参考精度】 0.05mm
【システム構成】 VENUS3D-1.3MF(130万画素120Hzカメラ)6台システム
3次元挙動の評価

荷物持ち上げ時の作業負荷の評価

3次元動作分析システムを用いて、荷物の持ち上げる際の作業負荷を評価しています。VENUS3Dで取得した3次元座標データは、筋骨格モデリング・シミュレーションソフトウェアへ受け渡す事が可能です(動画左下)。筋骨格のシミュレーションにより、作業者の姿勢・動作から効率性・快適性を定量的に評価できます。また、スポーツ動作分析においても、例えば筋肉の使い方を比較する事が可能です。

株式会社テラバイト様 ご協力

【解析項目】 オイラー角、座標×速度
【計測空間】 H2,000×W2,000×D2,000 mm
【参考精度】 0.1mm
【システム構成】 VENUS3D-4.1MP 10台システム
(GigEカメラ、410万画素180Hzカメラ)
筋骨格モデリング・シミュレーションソフトウェア「AnyBody」
作業負荷の評価

手指運動の3次元解析

手指の全関節にマーカーを貼り、手指の把持運動を3次元で解析しています。 VENUS3Dは、独自のアルゴリズムにより、細かく動く多関節部位の運動解析を容易に行う事が可能です。人間工学に基づく“ものづくり”のための計測や実際に使用した場合のユーザビリティ評価を行えます。さらに、リハビリテーション評価、医療機器への応用等、幅広く活用されています。

【解析項目】 速度
【計測空間】 H600×W600×D600 mm
【参考精度】 0.2mm
【システム構成】 VENUS3D-100A 6台システム
(USBタイプ、30万画素100Hzカメラ)
シーンカメラ
手指運動の3次元解析

ドリブルの3次元動作分析(屋外モーションキャプチャ)

屋外でモーションキャプチャを用い、サッカーのドリブルの3次元動作分析を行っています。VENUS3Dは、屋外でも使用できる動作分析システムであり、リアルタイムに3次元座標を算出します。コンパクトなシステムのため、簡単に運動場等に持ち運び、キック動作や投球、ランニング等を解析できます。さらに、VENUS3Dの3次元角度算出機能で、下腿の回旋角度を計測する事も可能です。

沖縄工業高等専門学校 総合科学科 久米先生 ご提供

【解析項目】 オイラー角
【計測空間】 H2,000×W3,000×D2,500 mm
【参考精度】 0.5mm
【システム構成】 VENUS3D-1.3MF 6台システム
(USBタイプ、130万画素120Hzカメラ)
屋外モーションキャプチャ

テスト走行での実走評価計測

テスト走行する車両に、強力な吸盤式の雲台にてカメラを取り付け、サスペンションの実走評価計測をしています。車両のAC電源にて駆動できるため、外部バッテリー等が不要です。 VENUS3Dは、テスト走行のような計測対象が移動する場合でも、高精度に3次元計測を行う事ができます。そのため、R&D(研究開発)や製品評価に幅広く使用されています。

【解析項目】 2点距離
【計測空間】 H500×W500×D100 mm
【参考精度】 0.1mm
【システム構成】 VENUS3D-250N 3台システム
(69万画素250Hzカメラ)
※現在このカメラは販売を終了しております。
後継機として、VENUS3D-1.3MPがございます。
(GigEタイプ、130万画素240Hz)
シーンカメラ
吸盤式カメラマウント
実走評価計測

車両の運転動作計測(車載計測)

運転時におけるドライバーの動作を計測しています。カメラがコンパクトなため、狭い車内にもカメラを設置する事ができます。また、車両のAC電源で駆動できるため、実走行時の車載計測が実現します。さらに、VENUS3Dの仮想点算出機能を使い、通常では隠れてしまうような足首までの全身の運転動作を計測する事も可能です。ユーザビリティ評価等、人間工学の視点からの評価にもご活用いただいております。

【解析項目】 座標値
【計測空間】 H1,500×W1,500×D1,500 mm
【参考精度】 0.5mm
【システム構成】 VENUS3D-1.3MP 6台システム
(USBタイプ、130万画素120Hzカメラ)
吸盤式カメラマウント
車両の運転動作計測

リハビリテーションの臨床評価

非接触の3次元動作分析システムで、リハビリテーションの臨床評価を行っています。 VENUS3Dは、コンパクトなシステムのため、病棟やリハビリテーションルーム等、あらゆる現場に持ち運び、30分程度で設置し、計測を開始することができます。設置や計測が容易で、理学療法士や作業療法士の方に臨床現場でご使用いただく事が可能です。さらに、リアルタイム解析オプション「VENUS3D-RTA」で計測値をリアルタイムに確認、その場で患者様へフィードバックする事が可能です。

一般財団法人ひふみ会 南多摩整形外科病院様 ご提供

【解析項目】 始点からの距離、オイラー角
【計測空間】 H2,000×W2,000×D2,000 mm
【参考精度】 0.5mm
【システム構成】 VENUS3D-250N 8台システム
(69万画素250Hzカメラ)
※現在このカメラは販売を終了しております。
後続機として、VENUS3D-1.3MPがございます。
(GigEタイプ、130万画素240Hzカメラ)
リハビリの臨床評価

水中運動の3次元動作分析(水中モーションキャプチャ)

水中でのリハビリ運動を3次元動作分析しています。VENUS3Dは、専用の水中計測用自発光マーカー「煌(きらめき)」を使用する事で、水中モーションキャプチャが行えます。専用防水ハウジングを用いて、カメラを水中に沈めて計測する事も可能です。水泳・水中運動の研究、コーチング、リハビリテーション評価等にご活用いただけます。

岩手大学 工学部 機械システム工学科 三好准教授、国立障害者リハビリテーションセンター研究所 運動機能系障害研究部 河島様 ご提供

【解析項目】 角度、速度
【計測空間】 H2,000×W2,000×D2,000 mm
【参考精度】 2mm
【システム構成】 VENUS3D-100A 6台システム
(USBタイプ、30万画素100Hzカメラ)
水中計測用自発光マーカー「煌」
シーンカメラ
水中モーションキャプチャ

振動試験での3次元変位計測

地震発生時のオフィス家具の挙動を3次元変位計測しています。 VENUS3Dは、多数の計測点を同時かつ非接触で計測し、3軸方向の変位や速度等を解析することができます。さらに、相対座標算出機能を用いる事で、空間全体の振動や傾きを差分し、注目したい挙動のみを解析することが可能です。振動試験等、加振時の相対的な変位計測に最適です。

独立行政法人防災科学研究所様 ご提供

【解析項目】 変位、加速度
【計測空間】 H4,000×W3,000×D4,000 mm
【参考精度】 1mm
【システム構成】 VENUS3D-250N 6台システム
(GigEタイプ、69万画素250Hzカメラ)
※現在このカメラは販売を終了しております。
後継機として、VENUS3D-1.3MPがございます。
(GigEタイプ、130万画素240Hzカメラ)
振動の3次元変位計測

二輪車走行時の姿勢評価

自動二輪車走行時の姿勢を評価しています。カーブを曲がる際の車体に対する上肢の傾きが計測できます。VENUS3Dは、計測したい箇所にマーカーを貼付するだけでリアルタイムで3次元座標が算出できるため、容易に動作分析を行う事ができます。さらに、屋外でも計測できるため、テストコース等でもご使用いただけます。走行時の姿勢制御や車両の運動制御・運動性能の評価にも役立ちます。

日本大学 生産工学部 機械工学科 景山教授 ご提供

【解析項目】 相対オイラー角
【計測空間】 H2,000×W5,000×D3,000 mm
【参考精度】 1mm
【システム構成】 VENUS3D-4.1MP 6台システム
(USBタイプ、30万画素100Hzカメラ)
(GigEタイプ、410万画素180Hzカメラ)
走行時の姿勢評価

ダミー人形の着座位置合わせ計測

ダミー人形を着座させる際の位置合わせを、非接触で行っています。リアルタイム位置合わせ計測オプション「VENUS3D-PA」は、設定された3次元目標点への進入・離脱を音声および画面表示で確認できるソフトウェアです。全ての計測点を非接触でリアルタイムに計測、表示するため、短時間で高精度の位置合わせを行えます。目標点への進入方向や、判定エリアサイズの指定などを詳細に設定できる他、仮想点機能を使うことで、隠れてしまうような箇所も計測することができます。衝突試験等、繰り返し実験が行われる場で、試験開始までの準備時間を飛躍的に短縮する事が可能です。

【解析項目】 座標値
【計測空間】 H2,000×W2,000×D1,000 mm
【参考精度】 0.5mm
【システム構成】 VENUS3D-4.1MP 4台システム
(USBタイプ、30万画素100Hzカメラ)
リアルタイム位置合わせ計測オプション「VENUS3D-PA」
着座位置合わせ計測

片脚立脚時の足指による姿勢制御計測

片脚立脚時の姿勢制御に関わる拇指・小指の動きと重心動揺(COP)を同期させて計測しています。VENUS3Dで算出した物理量は、フォースプレートや筋電計等の外部計測機器で測定した値と同期して解析、グラフ化することが可能です。自由なグラフプロットを用いて、歩行解析や作業姿勢評価等にもご活用いただけます。

岩手大学 工学部 機械システム工学科 三好准教授 監修

【解析項目】 フォース、オイラー角
【計測空間】 H2,000×W2,000×D2,000 mm
【参考精度】 0.5mm
【システム構成】 VENUS3D-1.3MF 6台システム
(USBタイプ、130万画素120Hzカメラ)
フォースプレート
アナログ波形データ収録システム
姿勢制御計測

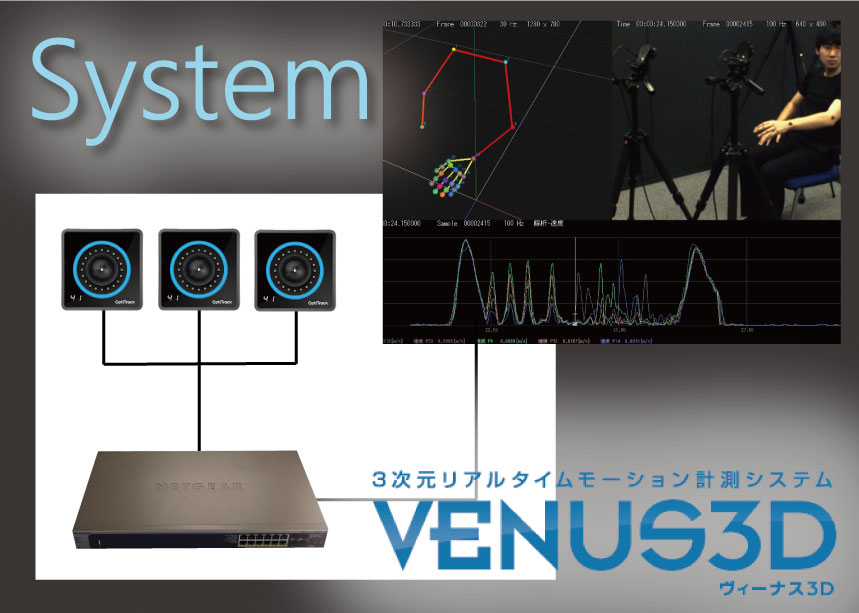

3次元リアルタイムモーション計測システム 「VENUS3D」

3次元リアルタイムモーション計測システム「VENUS3D」

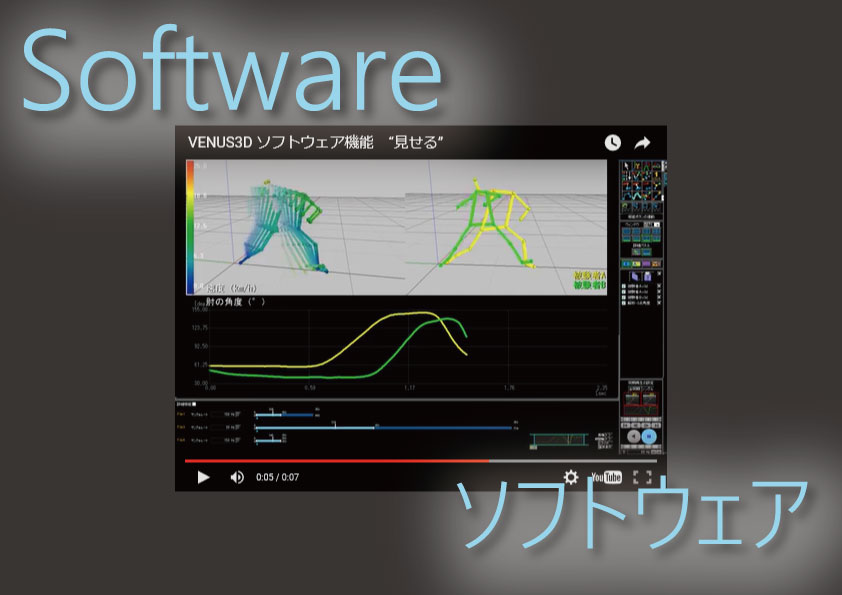

ソフトウェア機能

ソフトウェア機能

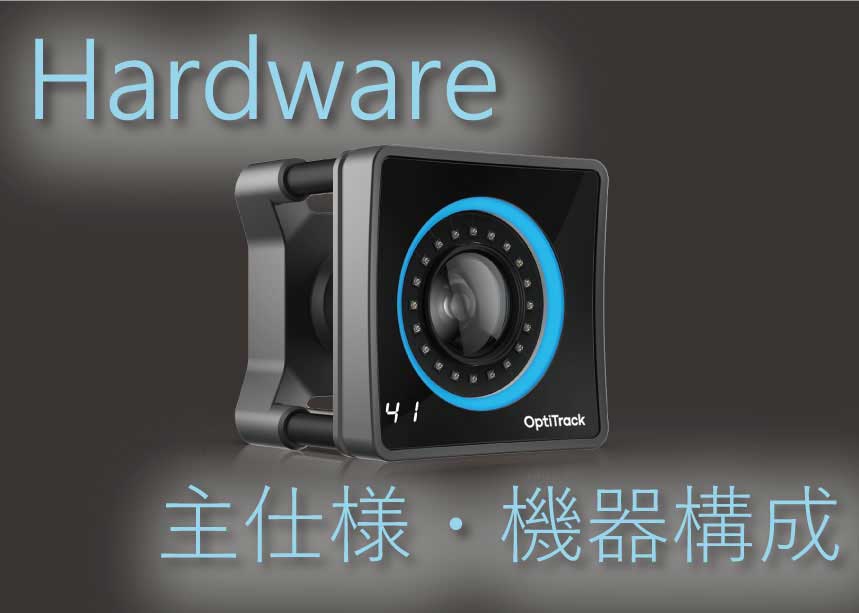

ハードウェアの主仕様と機器構成
