VENUS3D Rのハードウェアラインナップ

VENUS3D Rのハードウェアは『OptiTrack』『Motion Analysis』に加え、さまざまです。ここでは、OptiTrackの主仕様と機器構成のご紹介します。
ハードウェアは「GigEモデル」と「USBモデル」に分かれており、それぞれ仕様と機器構成が異なります。
私たちはお客様の計測用途に応じたハードウェアの選定、台数や構成を提案させていただきます。

※横にスクロールしてご覧いただけます。

  Prime Color Prime Color FS
カメラボディ

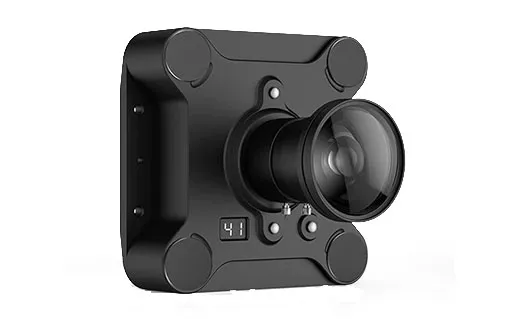

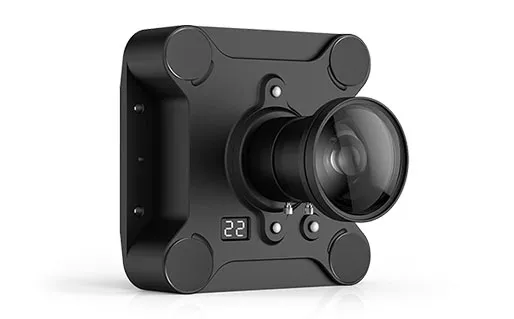

Prime Color
C Lens Mount
  • 幅:11.3mm
  • 高さ:6.22mm
  • 奥行:4.54mm
  • 重さ:350g

CS Lens Mount

  • 幅:11.3mm
  • 高さ:6.22mm
  • 奥行:4.04mm
  • 重さ:330g

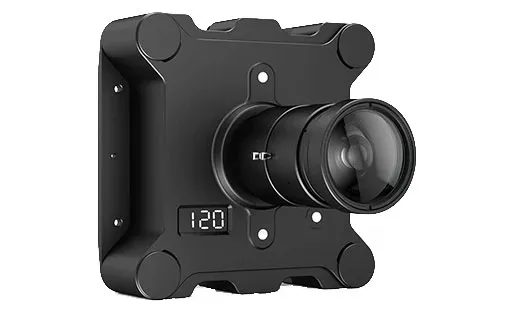

Prime Color
C Lens Mount
  • 幅:11.3mm
  • 高さ:6.22mm
  • 奥行:4.53mm
  • 重さ:350g
レンズ&フィルタ
  • 650nm IR カットフィルタ
  • 850nm/650nm フィルタスイッチャー
イメージセンサー
  • ピクセルサイズ:5.5 μm × 5.5 μm
  • シャッタータイプ:グローバル
  • シャッタースピード:最小10 μs (0.01 ms)
  • 250FPS
    • 最大解像度:1920 x 1080
    • 最大シャッタースピード:3800 μs (3.8 ms)
  • 360FPS
    • 最大解像度:1280 x 720
    • 最大シャッタースピード:2430 μs (2.4 ms)
  • 500FPS
    • 最大解像度:960 x 540
    • 最大シャッタースピード:1800 μs (1.8 ms)
イメージプロセッシングタイプ
  • オンボード H.264 ビデオ圧縮 (CAVLC 4:4:4 Intra Profile)
  • 圧縮モード:CBR(Constant Bit Rate)、VBR(Variable Bit Rate)
入出力&電源
  • データ: GigE/PoE (1000BASE-T)
  • 同期: Ethernet
  • eStrobe同期:RCA output
  • 電源: PoE

※ご使用環境:Motive2.0以降でご使用可能です。

機器構成

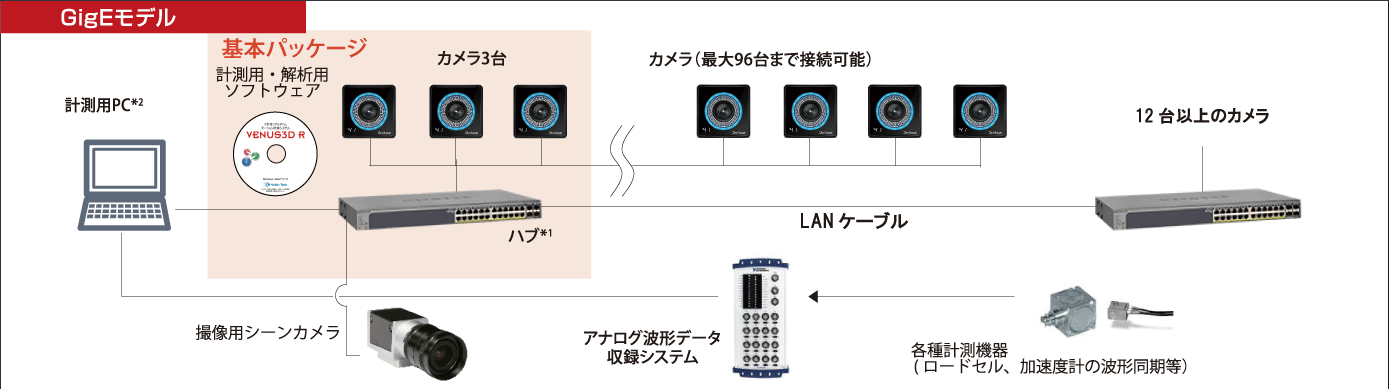

GigEモデル

*1)ハブのポート数は、Prime41/17W:12ポート、Prime13/13W:8ポートです。
   ハブのポート数は、カメラとの接続とは別にパソコンとの接続、ハブ間の同期接続に各1ポートを利用します。

*2)ネットワークアダプタがジャンボフレーム機能対応のパソコンをご利用ください。

動作環境

  • OS:Windows 8 / 8.1/ 10
  • CPU:Core i7 Processor 3.0GHz以上
  • メモリ:8GB以上
  • HDD:100MB以上の空き容量
  • モニター解像度:1,024×768ピクセル以上
  • 有線LAN通信:1,000base推奨

カメラ台数により動作環境が異なりますので、詳細はお問い合わせください。

機器構成

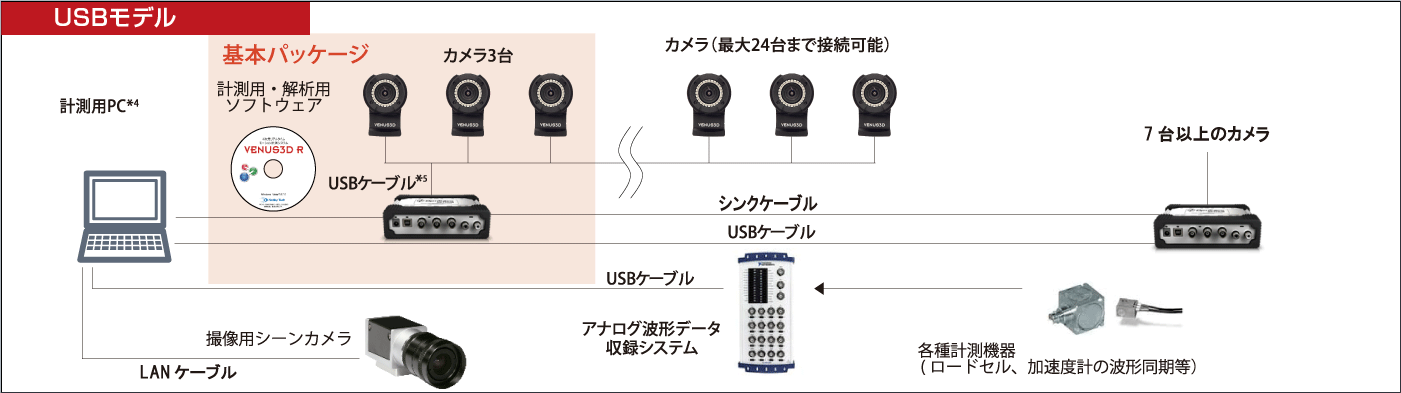

USBモデル

*1)カメラ接続用のUSBポート数は、6ポートです。

*2)USBを接続する際、USB3.0ポートをご使用される場合はお問い合わせください。

※カメラ-ハブ間は専用のUSBケーブルで接続します(最長5m・延長不可)。ハブ-PC間は専用のUSBケーブルで最大15mまで延長が可能です。

※VENUS3D R-Trio/Duoの基本パッケージの構成は、カメラ・計測ソフトウェア・ハブと同等の機能を有する電源ユニットです(複数台のカメラを同期することはできせん)。

動作環境

  • OS:Windows 8 / 8.1/ 10
  • CPU:Core i5 Processor 2.5GHz以上
  • メモリ:4GB以上
  • HDD:100MB以上の空き容量
  • モニター解像度:1,024×768ピクセル以上
  • 有線LAN通信:1,000base推奨

カメラ台数により動作環境が異なりますので、詳細はお問い合わせください。
