アナログ波形データ収録

外部計測機器のデータをアナログ波形へ変換し、VENUS3Dで読み込むためのシステムです。本システムを使用することにより、その他の各種計測機器と同期して計測する事が可能です。

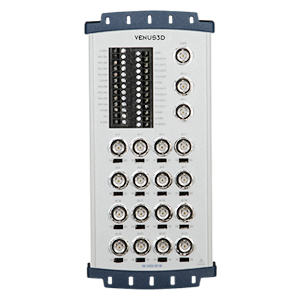

アナログ波形データ収録システム
計測機器例:
フォースプレート、筋電計、ロードセル、ひずみゲージ、加速度計、熱電対

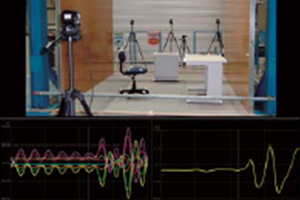

使用例:振動試験時の加速度計との同期計測
【振動試験時の加速度計との同期計測】
独立行政法人防災科学技術研究所様ご提供
仕様
フォームファクタ USB
計測タイプ クワドラチャエンコーダ , 電圧
絶縁タイプ チャンネル-接地間絶縁
RoHS準拠 なし
USBバスパワー バスパワー

寸法

長さ 23.5 cm
11.2 cm
高さ 6.4 cm

タイミング/トリガ/同期

トリガ デジタル
アナログ入力
チャンネル数 16
シングルエンドチャンネル 16
差動型チャンネル 16
分解能 16 ビット
サンプリングレート 250 kS/秒
最大電圧 10 V
最大電圧範囲 -10 V - 10 V
最大電圧範囲(確度) 2.69 mV
最大電圧範囲(感度) 91.6 µV
最小電圧範囲 -200 mV - 200 mV
最小電圧範囲(確度) 0.088 mV
最小電圧範囲(感度) 4.8 µV
