赤外線反射マーカー

赤外線反射マーカーは、モーションキャプチャーシステムにおいて、人体やオブジェクトの動きを高精度で捉えるために使用される道具です。
再帰性反射材で作られていて、モーションキャプチャカメラから発せられる赤外光を反射させることでマーカーの位置が捉えられる仕組みとなっています。

マーカーラインナップ

当社では反射マーカーを数多く取り扱っております。お客様の計測用途・計測環境に合わせたオーダーが可能です。

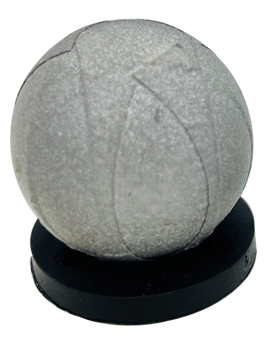

スタンダードタイプ

スタンダードタイプ

自発光マーカー「煌」

自発光タイプ

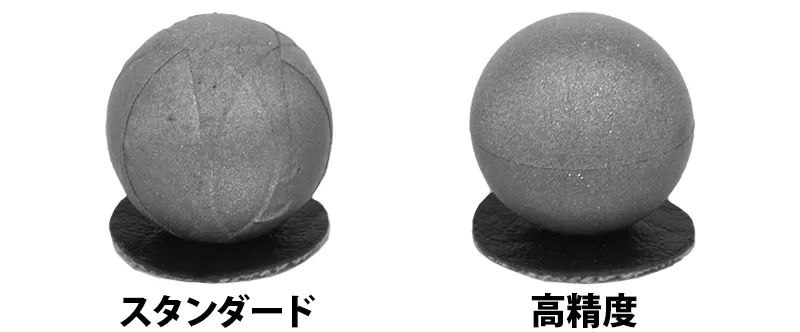

スタンダード / 高精度の違い

サンプル

高精度タイプは真円度が高いため、より高精度な計測が可能となっています。
具体的には、0.01ミリ単位での計測が必要な場合は高精度マーカーがおすすめです。

※計測精度はマーカーだけでなく、モーションキャプチャカメラの空間分解能にも左右されます。
ご不明な点へのご回答はお問い合わせフォームより承っています。

マーカーベースの違い

衣服や曲面への取り付けに特化したナイロンベースと、平面に強力貼り付けが可能なハードベースの2種類がございます。

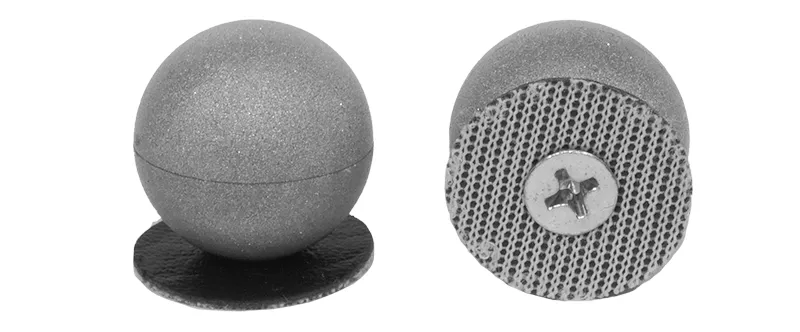

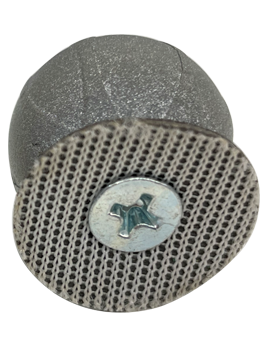

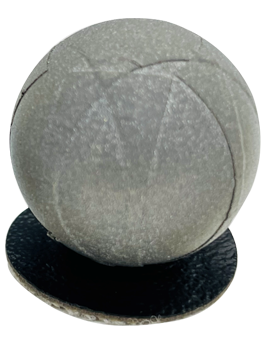

ナイロンベース

ナイロンベース

ナイロン素材のベースです。曲面への貼り付けや、衣服、人体への貼り付けに最適です。

【用途例】

  • スポーツ動作
  • 衣服(シャツなど)

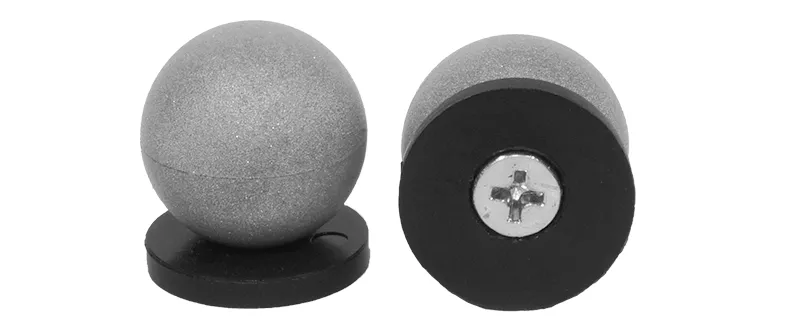

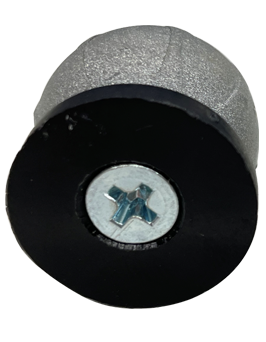

ハードベース

ハードベース

プラスチック素材のベースです。機械やロボットなどの平面への貼り付けに最適です。

【用途例】

  • ロボット位置計測
  • 機械挙動計測

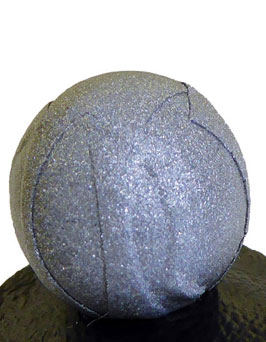

スタンダードタイプ

スタンダードタイプ

特徴/こんな方におすすめ

  • 人体の動作分析
  • 計測範囲が広い場合
  • コストパフォーマンスの向上

ラインナップ表

  サイズ 数量 マーカータイプ ベースの種類
表見出しを入力してください 38.1mm 1セット(10個) 全球 プラスチック
表見出しを入力してください 25.4mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 19.0mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 12.7mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 9.5mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 7.9mm 1セット(10個) 全球 ナイロン
表見出しを入力してください 6.4mm 1セット(10個) 全球 ナイロン
表見出しを入力してください 4.0mm 1セット(10個) 全球 ゴム製Oリング
表見出しを入力してください 4.0mm 1セット(10個) 半球 なし
表見出しを入力してください 3.0mm 1セット(10個) 半球 なし
表見出しを入力してください 2.4mm 1セット(10個) 全球 なし
表見出しを入力してください 1.5mm 1セット(10個) 全球 なし

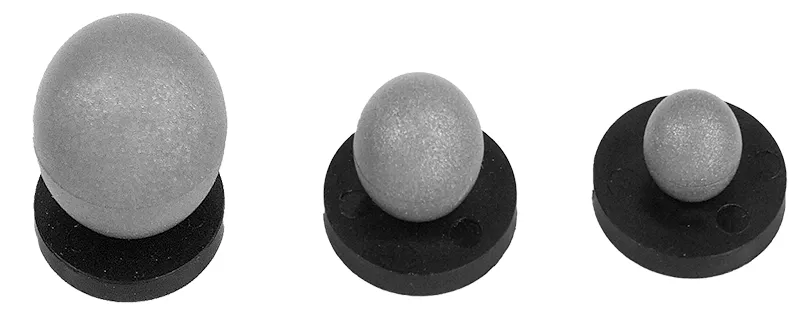

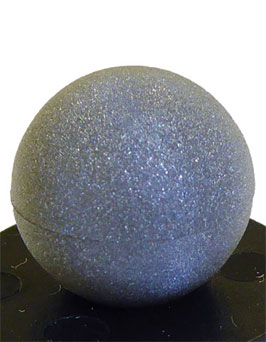

高精度タイプ

高精度タイプ

特徴/こんな方におすすめ

  • より高い精度を求めたい
  • 振動、変位計測
  • 位置計測


ラインナップ表

  サイズ 数量 マーカータイプ ベースの種類
表見出しを入力してください 19.0mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 12.7mm 1セット(10個) 全球 プラスチック / ナイロン
表見出しを入力してください 9.5mm 1セット(10個) 全球 プラスチック / ナイロン

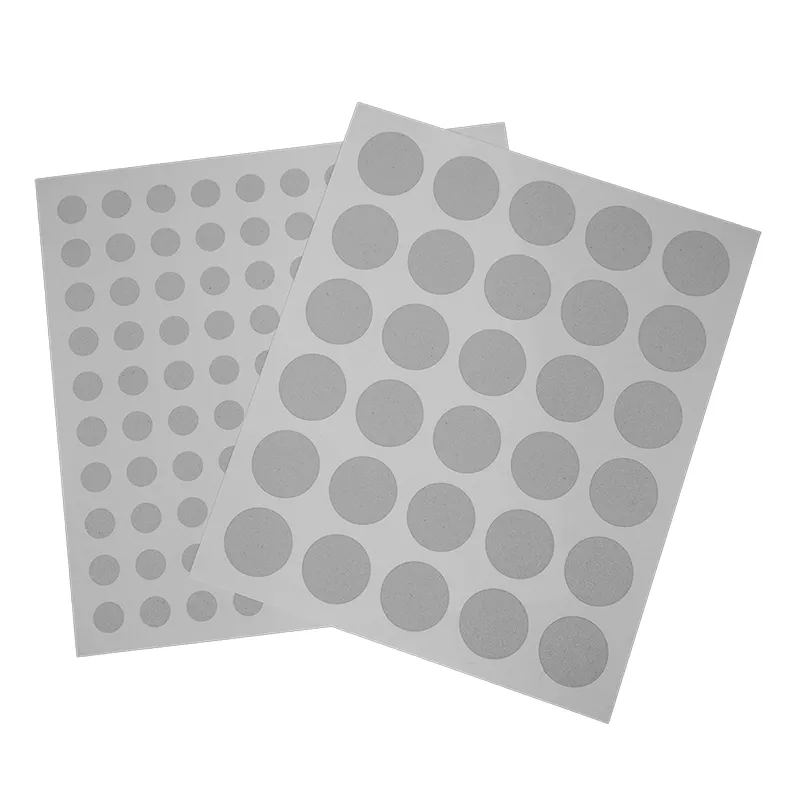

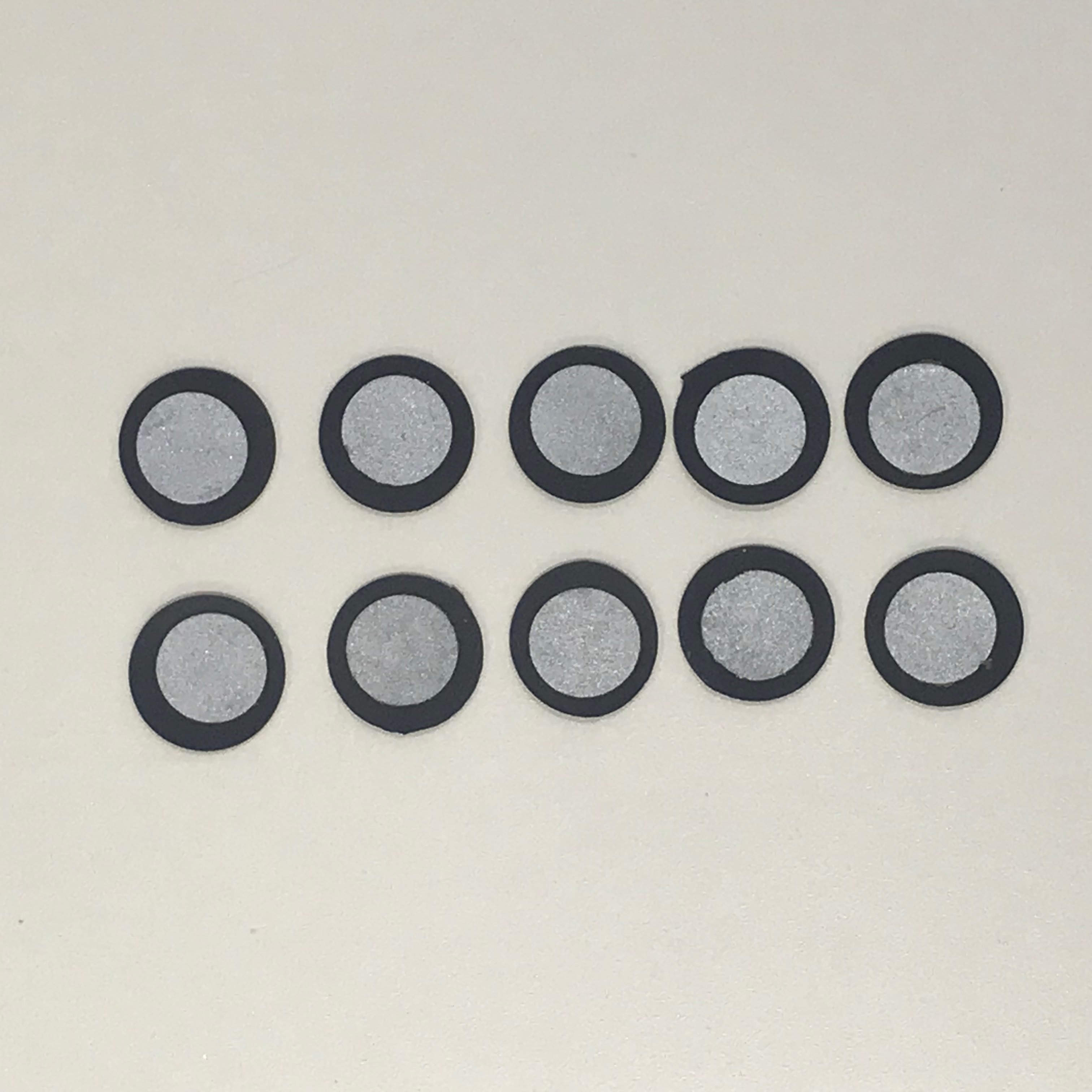

シールタイプ

シールタイプ

特徴/こんな方におすすめ

  • 平面での動作計測
  • 空気抵抗を減らしたい場合


ラインナップ表

  サイズ 数量
表見出しを入力してください 11mm 1枚(100P/シート)
表見出しを入力してください 8mm 1枚(100P/シート)
表見出しを入力してください 5mm 1枚(100P/シート)

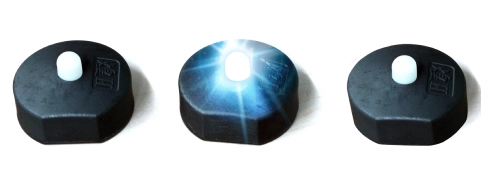

自発光タイプ

自発光タイプ「煌」(きらめき)

特徴/こんな方におすすめ

  • 水中や屋外など、通常の赤外線反射マーカーが使用できない環境での計測

マーカーについてよくある質問

Q

マーカーはどこで購入できますか?

A

Amazonでどなたでもお買い求めいただけます。法人の方向けにお見積り提出も行っておりますのでお気軽にご相談ください。

Q

スタンダードと高精度の違いはなんですか?

A

高精度タイプは球に直接再帰性反射材を塗布しています。対してスタンダードはシールを球に貼っています。
そのため、0.1mm単位の計測で精度を高めたい場合は高精度タイプをおすすめします。

Q

どの光学式モーションキャプチャシステムでも使えますか?

A

当社取り扱いのOptitrackシリーズで動作を保証しています。
他のモーションキャプチャ(VICONなど)でも使用できますが精度、動作保証はいたしかねますのでご了承ください。
