電子標的装置

電子標的装置 アコースティックターゲット

設置例

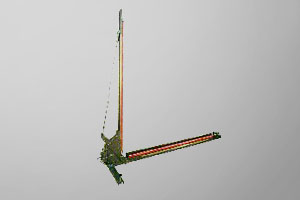

アコースティック・ターゲットは、これまでの布的に代わるエレクトリック機器で構成された電子式標的です。高精度にターゲット位置を計測し、コンピュータ画面に飛翔及び弾着位置(X,Y 座標)を表示します。また、複数台用いての弾道計測、飛翔速度計測も可能です。ターゲットスクリーンからのデータ転送は有線もしくはラジオ無線によって遠隔操作されます。

MSI 社:イギリス
製品カタログ   製造元リンク


TECH SPEC

有効範囲 検知エリア5m×5m で飛しょう体径5.56mm 以上
検知エリア20m×20m で飛しょう体径30mm 以上
飛翔体速度 マッハ1.3~5
発射速度 最大6000発/分
測定誤差 2m×2m範囲において±5mm
10m×10m範囲において±20mm
計測項目

計測平均着弾点
郡長方形
郡標準偏差(X,Y)
平均半径
標準偏差(X,Y)
最大分布距離
