高速応答トランスデューサー

高速応答トランスデューサー

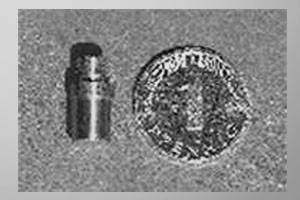

マイクロ圧力計は、気体または液体において立ち上げ時間が数ナノ秒の場合の、高周波圧力の変化を測定するための装置です。この変換器は爆撃波の測定または衝撃管実験にお勧めします。変換器は簡単に壁にマウントすることができます。この計測器はほとんど振動信号の影響を受けません。予期しない振動が発生している場合、プラスチックの覆い(ナイロン、delrin)をかけることをお勧めします。(2台の変換器のマウントセットについては、 No.100-200-0 の項目を参照)精度の高い部品はシリコン・ラバーでおおい、温度変化、閃光などの短時間の環境変化からプローブを守ります。センサーのチャージ信号を記録するには、チャージ増幅器で増幅し、比例出力電圧に変換しなければなりません。高圧力信号および低圧力信号の場合、1Mオーム入力への直接接続が可能です。

ミューラー社:ドイツ

TECH SPEC

Calibration Shock tube calibration up to 10 bar. (Const. sensitivity up to 800 bar was verified)
Rise time 60 ns
Sensitivity about - 3pC/bar
Sensitive diam 3.0 mm
Polarity negative
Housing brass, stainless steel
Capacitance 30 pF
Size 6.3 mm×12 mm
Temp. range -20 up to +70℃ shortly higher
weight 1.4 g
Amplification charge amplifier e.g. Muller or Kistler
Connector Coaxial for M4×0.35 pos. or 10×32 pos.
Article-No. 100-200-1
Extent of supply Piezoelectrical micro pressure gauge with protecting case
Connector cable We recommend depending on the connector cables from Kistle or PCB.

The transducer can be delivered in nearly any shape. If you wish a special design, please send a drawing and ask for an offer.
