4M超高画質コンパクトハイスピードカメラ Phantom T1340

この下から小さい（サムネイル）画像です

4M超高画質コンパクトハイスピードカメラ Phantom T1340 は 127mmx127mmx203mm、4.5kgと小型・軽量ボディに最新のテクノロジーを搭載したオールインワンモデルです。可搬性に優れ、設置場所を選びません。また堅牢性にも優れ、30Gの耐衝撃性を有します。フル解像度で3,270コマ/秒の撮影が可能で、PIV測定で一般的な2,000ペア/1,000HzのPIV計測に最適です。

重要なお知らせ

本製品は販売を終了しました。
最新の製品ラインナップはこちら。

カタログ請求

製造元リンク

お問い合わせ

特徴
画素数×撮影速度
仕様

1. 　CDS機能により超低ノイズ・高ダイナミックレンジ

CDSは、撮像1枚ごとにバックグラウンドノイズを除去する技術です。これにより濃淡が鮮明になり、高ダイナミックレンジで画像がはっきりと計測できます。

CDS (Correlated Double Sampling)機能を搭載した、最新のCMOSセンサーを搭載しています。読出しノイズ：8.7e-、ダイナミックレンジ：61.4dBという、世界最高レベルの低ノイズ、高ダイナミックレンジを実現し、驚異的な高画質を誇ります。

暗部ノイズ比較画像

従来機

CDS搭載機

2.　3,270コマ/秒＠2,048×1,952ピクセル

2,048x1,952ピクセルの高解像度での撮影が可能なため、細部のデータをしっかり認識でき、より高精細な解析が実現できます。フル解像度で3,270コマ/秒の撮影が可能で、PIV計測で一般的な2,000ペア/1,000HzのPIV計測に最適です。

⇒ PIVやDIC等の画像解析に最適！

PIV解析例気流

DIC解析例タイヤの歪

3.　シャインフルーグマウント対応

ステレオPIVに必要な、シャインフルーグマウントに対応した、M42レンズマウントを標準装備しております。

カメラ筐体も非常に小型な為、ステレオPIVの設置を容易に行うことが出来ます。

4.　超高感度：ISO 64,000

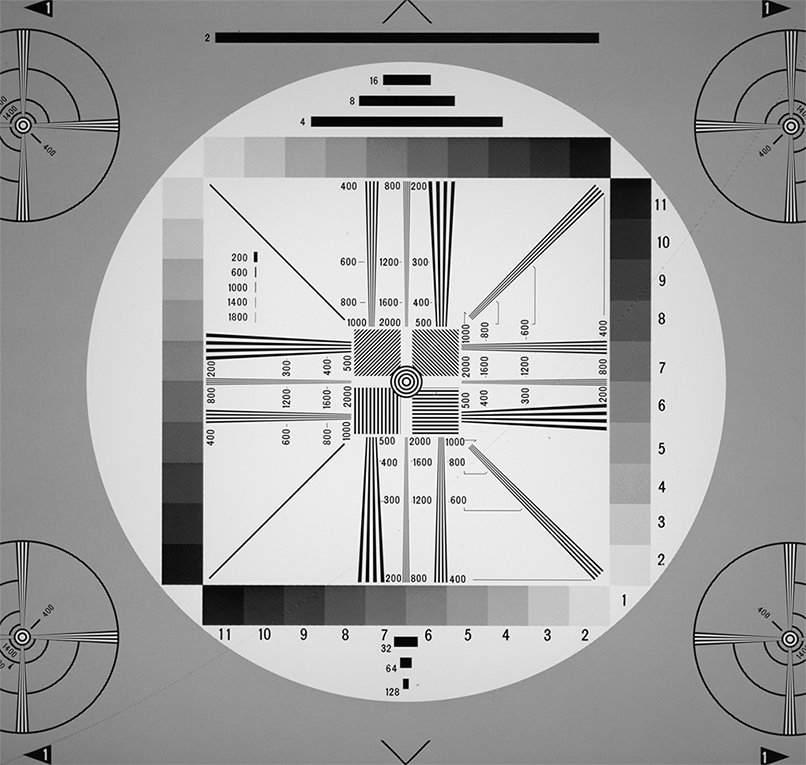

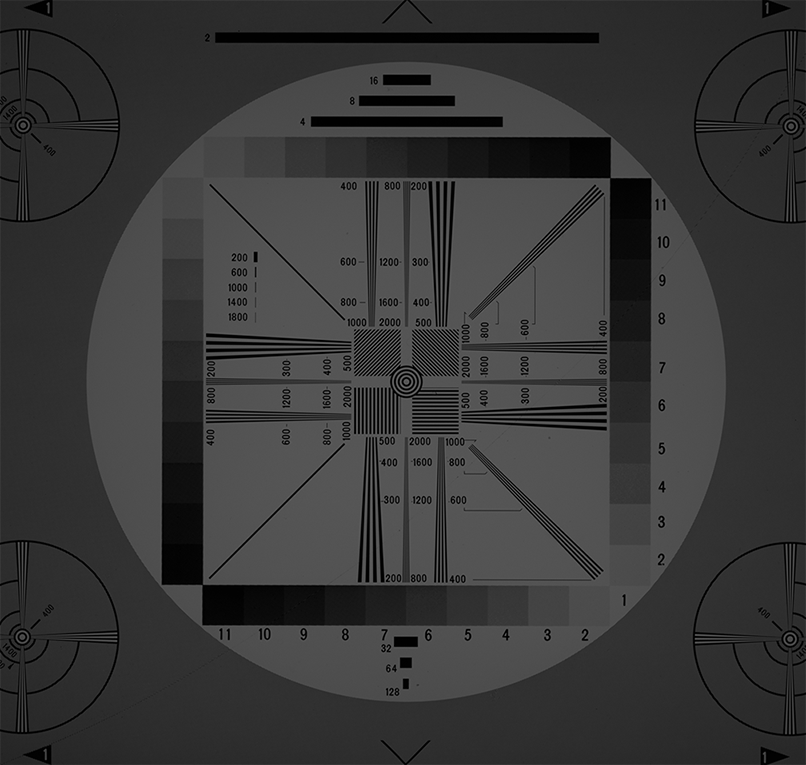

小画質ピッチながら、ISO64,000（ビニング時）/　40,000（スタンダード時）の超高感度センサーを搭載しています。高解像度でありながら、高感度の為、より高速な撮影が可能になったり、レーザーや照明の出力を抑えたりすることができ、コストの削減や被写体に対する熱影響を軽減することが可能です。従来機（Phantom高解像度モデル）と比較して、5倍以上の高感度を有します。また、非常に低ノイズのため、ゲインアップを行ってもほとんど画像が荒れることなく、実効感度は ISO64,000を遥かに超えた、世界最高感度レベルを誇ります。

T1340

従来機

5.　10Gbイーサネット超高速データ転送

超高速10Gbイーサネットが標準装備されています。従来の1GBイーサネットと比較し、約10倍の超高速データ転送が可能です。例えば2GBのデータも6秒でPCに保存することができ、データ保存の待ち時間が大幅に短縮されます。

また、カメラメモリを分割することにより、撮影しながらのデータ保存ができ、保存待ち時間なしで連続撮影が可能です。

6.　目的に応じてモード切替可能

撮影の目的に応じて、カメラの撮影モードを変更可能です。画質優先、高速・高感度優先等を考慮し、モード切替を行うことができます。

スタンダードモード（超高画質）

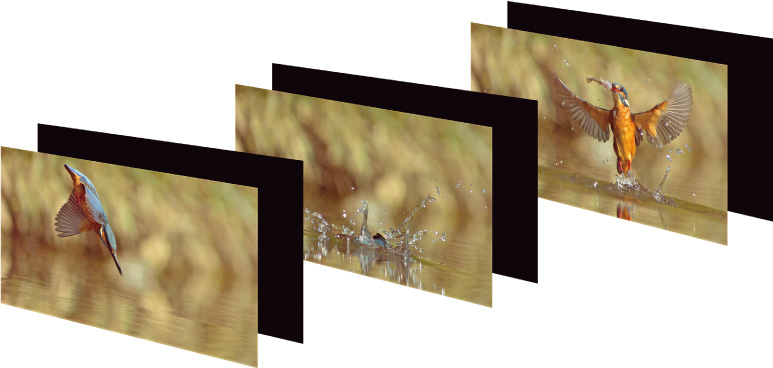

CDS（Correlated Double Sampling）機能を搭載した超高画質モードです。黒画像と実画像の2枚の撮影を繰り返し、黒画像を用いて毎フレームノイズ除去を行います。そのため非常にノイズが少なく、高ダイナミックレンジの撮影が可能です。
ビニングモード（超高速、超高感度）

４つのピクセルを１つのピクセルとして扱う、ハードウェアビニングを行うことにより、感度は約1.6倍、撮影速度は最大1.7倍向上します。カラーモデルでもビニングモードを選択できますが、出力される画像はモノクロ画像となります。

モデル		T1340
解像度		最大撮影速度（コマ/秒）及び記録時間（72GBモデル）
水平	垂直	スタンダードモード	ビニングモード（モノクロ出力のみ）
	2,048	1,952	3,270（3.8秒）	ー
	2,048	1,440	4,390（3.9秒）	ー
	2,048	1,256	5,010（3.9秒）	ー
	2,048	1,256	5,010（3.9秒）	ー
	1,920	1,080	6,160（3.9秒）	ー
	1,280	720	13,050（4.0秒）	ー
	1,024	976	9,900（5.0秒）	12,130（4.1秒）
	768	608	15,160（7.1秒）	23,360（4.6秒）
	640	480	18,600（8.0秒）	32,350（5.0秒）
	640	352	24,050（9.0秒）	40,300（5.4秒）
	384	272	29,450（9.0秒）	47,610（6.0秒）
	640	128	49,412（11秒）	70,700（8.3秒）
	640	16	95,300（35秒）	113,510（32秒）
	2,048	8	107,900（23秒）	ー
	640	8	113,510（52秒）	ー

モデル	T1340
モード	スタンダードモード	ビニングモード
画素数（ピクセル）	2,048 x 1,952	1,024 x 976
撮影速度（コマ/秒）フルフレーム	3,270	9,900
撮影速度（コマ/秒）セグメントフレーム	113,510	113,510
画素ピッチ（µm）	13.5	27.0
センサーサイズ（ｍｍ）	27.6 x 26.3
濃度階調	モノクロ 12ビット　カラー36ビット
読出しノイズ（e-）	8.7	16.0
ダイナミックレンジ（dB）	61.4	62.0
最短露光時間（ns）	499
最短フレームストラドリング（ns）	437
モノクロ感度 ISO（T）	40,000	64,000
カラー感度 ISO（T）	5,000	6,400（画像はモノクロ）
内蔵メモリ	36GB, 72GB, 144GB
レンズマウント	標準：Fマウントレンズ（絞り環なしレンズ対応）オプション：Cマウント、EOSマウント、PLマウント、M-42マウント（シャインフルーグマウント対応）
レンコントロール	EOSレンズにおいて、フォーカス及び絞りの遠隔操作可能（オプション）
メカニカルシャッタ	標準装備
オンカメラコントロール	標準装備
冷却機構	強制空冷方式（録画中の空冷ファンを止める「静音モード」あり）
インターフェース	1G/10Gb イーサネット
信号入出力	固定 I/O：トリガ入力、タイムコード入力 3つの選択可能な I/O：同期信号、ストロボ信号、レディー信号、タイムコード出力、イベント、プリトリガ
映像出力	HD-SDI、HDMI
耐衝撃	30G、11m秒のこぎり波、3軸、1軸に付き2方向、1方向に付き10衝撃（計60パルス）
メモリセグメント	最大63分割可能
カメラ制御ソフトウエア「PCC」	日本語対応コントロールソフトウェア。マルチウィンドウ対応で、複数台カメラを使用した際も、画像の複数表示、同期再生が可能。画像の撮影、撮影条件の設定・保存・読込み、撮影画像の再生、動画の範囲指定、各種画像処理、特徴点の自動追尾機能・速度・加速度・角度・角速度の計測、各種ファイル変換（AVI、H264/MPEG、BMP、JPEG、TIFF等）、バーストモード、画像トリガ機能
寸法・重量	寸法：12.7 x 12.7 x 20.3 cm（ハンドル除く）　重量：4.5kg
動作環境	カメラ動作環境：-10 ～ 50°C　　保管環境： -20 ～　70°C
電源	100‐240 VAC、20‐28VDC　入力電圧 160W
準備付属品	カメラ本体、電源アダプタ、イーサーネットケーブル、日本語マニュアル、カメラ制御ソフトウエア「PCC」、キャリングケース
