ビデオトラッカー

ビデオトラッカー

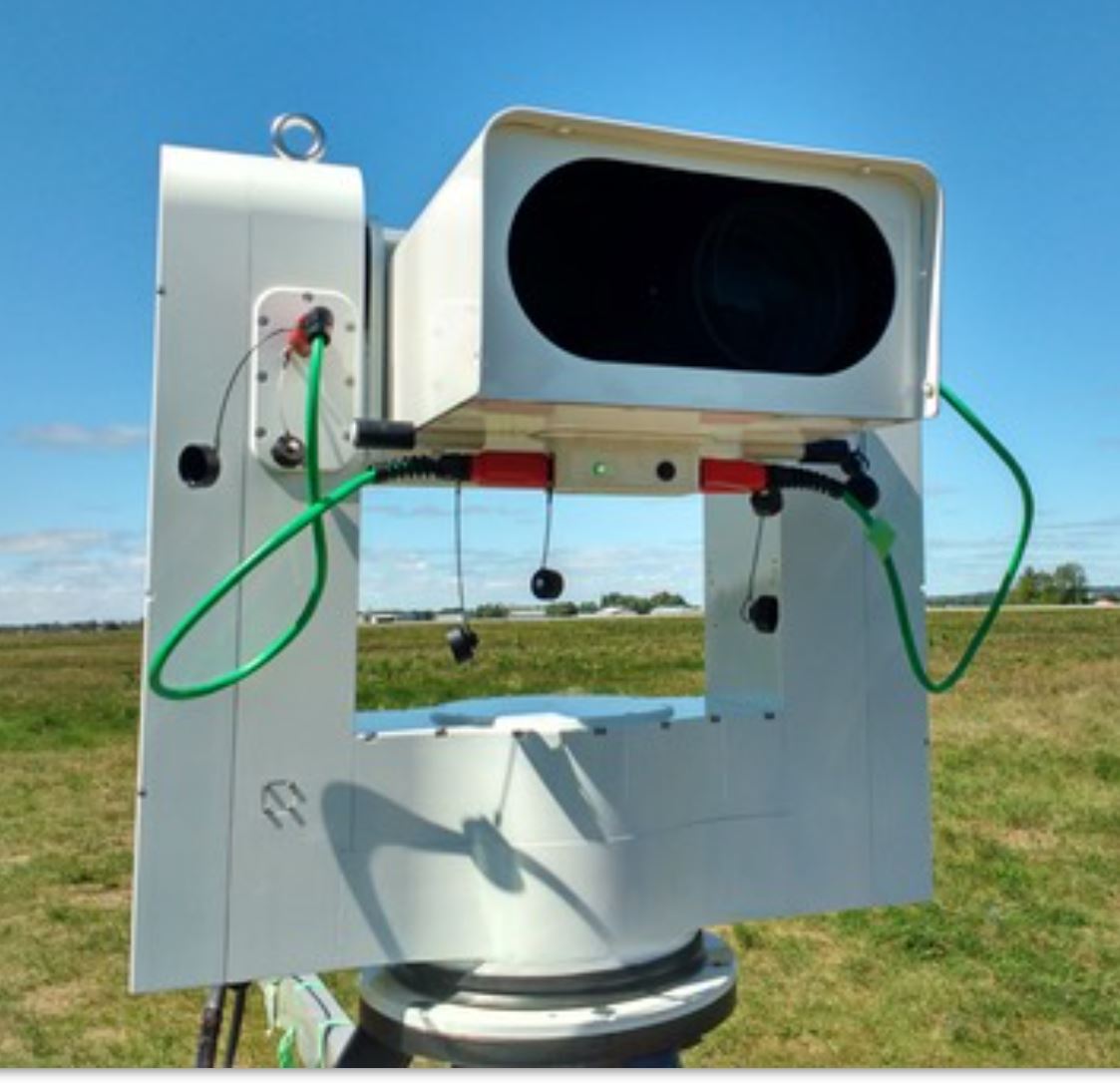

IMAGO社の弾道追尾ビデオ記録装置は飛翔体、航空機、落下物、ゴルフボール等の球体を最新の画像入力・処理技術によりテレビカメラで捕捉し、リアルタイムにカメラ運台を連動させ画像記録、弾道計測を行う最新のコンパクトモバイルトラッカーです。

ビデオ・トラッカーは用途に合わせて3タイプあり、専用運台にはカメラを2台以上搭載可能で高速度カメラや赤外線カメラも搭載できます。
IMAGOはお客様の要望に沿ったターゲット・トラッカーを提供するために追跡ニーズを徹底的に研究し、お客様が追跡したいターゲットを追跡するた めに必要な追跡アルゴリズムの作成に絶えず取り組んでいます。地上から行うものには、固定翼機、回転翼航空機、短距離シーカー・ミサイル、迫撃砲の発砲や 落下した装薬があります。空から行うものには、人間、自動車、トラック、ボード、海軍艦艇などがあります。しかし、それらは明るい背景上の単なるダーク・ スポット(灰色点)ではないものに限ります。弊社の追跡システムはハードウェアという筋肉を操る「頭脳」と言えます。IMAGOはシステムが試験現場で効 率的かつ正確にテストが行えるように、追跡システムのインテリジェンスを向上させる研究を絶えず行っています。

IMAGO Machine Vision社:カナダ
製品カタログ   製造元リンク


■ロケット分離追尾画像
ロケットが発射され、空中で分離し、落下するまでの様子を自動トラッキングして撮影された画像です。



* この動画のダウンロードはこちら(wmv)



■セスナからの落下物追尾
飛行中のセスナから落下した物体を自動トラッキングして撮影された画像です。



* この動画のダウンロードはこちら(wmv)



TECH SPEC

カメラ搭載重量 最大90kg(スタンダードモデル)
トラッキング速度 最大90°/秒(スタンダードモデル)
トラッキング分解能 21ビット(1.62秒角)
トラッキング用カメラ 1024x1024ピクセル 59Hz(その他、高精細カメラも可能)
複数台のカメラで同時追尾も可能
画像はハードディスクに直接長時間記録が可能
トラッキング用カメラインターフェース 1Gbpsイーサネット、NTSC
搭載可能カメラ デジタルカメラ
アナログカメラ
高速度カメラ(Phantom Miro 、 Vシリーズ )
赤外カメラ
追尾アルゴリズム サイズ、コントラスト、エッジ検出、相関
ターゲット切り替え 画像検知、時間、トリガー、手動
レンズ あらゆるレンズに対応 リモートコントロール可能
ターゲット捕捉の補助機能 指定ポイントでのターゲットの待機
ジョイスティック、マウスでのターゲット指定
トリガー入力
ターゲットのGPSデータ、軌跡データの入力
ターゲットロスト時の予測追尾
3次元計測 2台以上のビデオトラッカーを使用することで対象物の3次元位置の計測が可能
