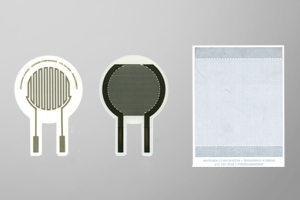

トリガースクリーン

トリガースクリーンは、高速飛翔体、デブリ等がスクリーンを貫通した際に回路の接点（Make）もしくは離点（Break）で外部トリガー信号を出力します。弾丸の貫通、インパクトの瞬間のトリガー出力や、爆発現象の時間計測などに高精度に用いられます。ご要望によって、あらゆるサイズ、形、回路パターンのトリガースクリーンをご提供いたします。
下記のリストは代表的なサイズです。

Whithner社：アメリカ

製品カタログ

製造元リンク

トリガーメイクスクリーン

ITEM	PART NUMBER	LINE	SPACE	CIRCUITRY （X"×Y"）	CARRIER （X"×Y"）	MATERIAL
M01	0303375287MP	1/32	1/32	3/8"×2-7/8"	1/2"×3"	60# PAPER
M02	0303400400MK	1/32	1/32	4"×4"	5"×6"×.005"	POLYESTER
M03	0303400400MP	1/32	1/32	4"×4"	5"×6"	60# PAPER
M04	03034040MKOL	1/32	1/32	4"×4"	5"×6"×.005"	POLY./LAMINATED
M05	0303287DMMOL	1/32	1/32	2-7/8" Dia.	80mm×4-5/8"×.005"	MYLAR/LAMINATED
M06	0303287DMKOL	1/32	1/32	2-7/8" Dia.	80mm×4-5/8"×.005"	POLY./LAMINATED
M07	0303350DMMOL	1/32	1/32	3-1/2" Dia.	4"×5-7/8"×.005"	MYLAR/LAMINATED
M08	030330DMKOL	1/32	1/32	3-1/2" Dia.	4"×5-7/8"×.005"	POLY./LAMINATED
M09	0303550DMMOL	1/32	1/32	5-1/2" Dia.	6"×8-3/4"×.005"	MYLAR/LAMINATED
M10	0303550DMKOL	1/32	1/32	5-1/2" Dia.	6"×6-3/4"×.005"	POLY./LAMINATED
M11	2525700900MP	1/4	1/4	7"×9"	8"×10"	60# PAPER
M12	2525700900MK	1/4	1/4	7"×9"	8"×10"×.005"	POLYESTER
M13	1250222212MP	1/8	1/2	22"×22-1/8"	24"×24"	60# PAPER
M14	0303500600MK	1/32	1/32	5"×6"	6"×8"×.005"	POLYESTER
M15	03035060MKOL	1/32	1/32	5"×6"	6"×8"×.005"	POLY./LAMINATED
M16	0303120120MK	1/32	1/32	12"×12"	13"×14"×.005"	POLYESTER
M17	0625120120MK	1/16	1/4	12"×12"	13"×14"×.005"	POLYESTER
M18	0303550DMKLC	1/32	1/32	5-1/2" Dia.	6"×8-3/4"×.005"	POLY./LAMINATED

トリガーブレークスクリーン

ITEM	PART NUMBER	LINE	SPACE	CIRCUITRY （X"×Y"）	CARRIER （X"×Y"）	MATERIAL
01	0303350900	1/32	1/32	3-1/2"×9"	4-/2"×10"	Paper 60 lb.
02	0303375D00	1/32	1/32	3 3/4"	4"×7"	Paper 60 lb.
03	0303400400	1/32	1/32	4"×4"	5"×4-7/8"	Paper 60 lb.
04	03036D0000	1/32	1/32	6" Dia.	6-/8"×9-1/2"	Paper 60 lb.
05	0303600600	1/32	1/32	6"×6"	7-/4"×7"	Paper 60 lb.
06	0303800800	1/32	1/32	8"×8"	9"×8-7/8"	Paper 60 lb.
07	0303120120	1/32	1/32	12"×12"	13-1/4"×13"	Paper 60 lb.
08	0606350887	1/16	1/16	3-1/2"×8-7/8"	4-/4"×10"	Paper 60 lb.
09	0606400400	1/16	1/16	4"×4"	5"×4-7/8"	Paper 60 lb.
10	0606120120	1/16	1/16	12"×12"	13-1/4"×13"	Paper 60 lb.
11	1250111075	1/8	1/2	11"×10-3/4"	12-1/4"×12"	Paper 60 lb.
12	1250231075	1/8	1/2	23"×10-3/4"	24-1/4"×12"	Paper 60 lb.
13	1250222212	1/8	1/2	22"×22-1/8"	24"×24"	Paper 60 lb.
14	1225110110	1/8	1/4	11"×11"	12-1/4"×12"	Paper 60 lb.
15	1225120125	1/8	1/4	12"×12-1/2"	13-1/4"×13-1/2"	Paper 60 lb.
16	5020022023	1/2	2	22"×23"	24"×25"	Paper 60 lb.
17	0606600600	1/16	1/16	6"×6"	7-1/4"×7"	Paper 60 lb.
18	0303100100	1/32	1/32	10"×10"	11-1/4"×11"	Paper 60 lb.
19	0606100100	1/16	1/16	10"×10"	11-1/4"×11"	Paper 60 lb.
20	0606800800	1/16	1/16	8"×8"	9"×8-7/8"	Paper 60 lb.
21	0606400120	1/16	1/16	4"×12"	5- 1/2"×13-1/4"	Paper 60 lb.
22	1202400400CF	1/8	1/32	4"×4"	5"×6-1/2"	ConformableDecal
23	1212220220CF	1/8	1/8	22"×22"	27"×38"	ConformableDecal
24	03031D0000CF	1/32	1/32	1"Diameter	2"×2"	ConformableDecal
25	0303900350CF	1/32	1/32	9"×3.50"	4-1/2"×10"	ConformableDecal
26	0606240120	1/16	1/16	24"×12"	14"×26"	Paper 60 lb.
27	062312NDBOSM	1.5mm	6mm	12"Diameter	15"×15"	SubmersibleFilm
28	06252424BOSM	1/16	1/4	24"×24"	27"×30"	SubmersibleFilm
29	0816663DBOSM	2mm	4mm	6.63"Diameter	11"×11"	SubmersibleFilm
30	1225240360	1/8	1/4	24"×36"	25"×38"	Paper 60 lb.
31	2525400850	1/4	1/4	4"×8.5"	4.5"×8-1/2"	Paper 60 lb.
32	25373303306P1X	1/4	3/8	33"×33"	40"×40"	Poster Board24 pt.
33	2550220220PB1X	1/4	1/2	22"×22"	26"×30"	Poster Board50pt.
