レンジング・レーダー

レンジング・レーダー

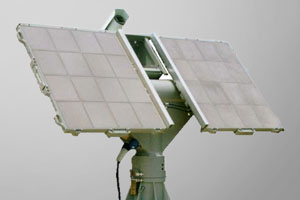

MFTR型レンジング・レーダーは、従来のモノパルス式自動追尾式ドップラーレーダーの技術を更に新化させた最新のレーダー装置で、Xバンド周波数帯を使用する複合波レーダーです。高速で移動する目標を自動で補足しリアルタイムに時間、速度、方位角、高低角及び飛翔体までの視線距離(飛翔体との直線距離)を計測致します。アンテナには8個の受信レシーバがあり、従来の4個のレシーバだけでは得られなかった周波数の違いによる位相差を求め、目標物との距離を直接求めることが出来るようになりました。これにより例えば航空機の様に飛翔航路が予測できず、どこから飛翔して来るか不明な目標に対しても忠実に追尾し、正確にその位置を求めて3次元での高精度な位置計測が可能です。また、すべてのデータ処理はデジタル信号処理技術により行われ、あらゆるタイプの目標について用いられます。

ワイベル・サイエンティフィック社:デンマーク

TECH SPEC

アンテナタイプ MFTR-60037
追尾距離 約25Km以上(155mm榴弾時)
アンテナ利得 37dB
周波数 Xバンド 10.51GHz帯
出力パワー 60W
ビーム幅 10°×10°~2.5°×5°
