トランジェントレコーダ

トランジェントレコーダ

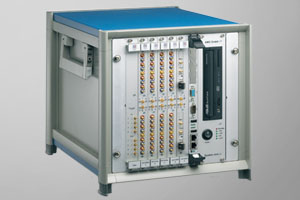

トランジエントレコーダーSaturnは、電力や構造試験などの電圧信号を高周波数で記録するための装置です。チャンネルを増設して複数チャンネルによる多点計測も可能です。 ハウジングは6スロットと14スロットの2種類あり、必要なチャンネル数だけボードが増設でき、使用するチャンネル数、サンプリング周波数、分解能から、組み込むボードを選択可能です。

AMO GmbH 社:ドイツ
製品カタログ   技術資料
製造元リンク

TECH SPEC

アナログ入力
入力 4チャンネル、相関もしくはシングル(最大104チャンネル:オプション)
SMBまたはBNCコネクタ(オプション)
カップリング DC、AC(オプション)
範囲 ±50mV ~ ±200V
インピーダンス 1Mオーム、50オーム(10V以下 切り替え可能:オプション)
ゼロ点範囲 フルスケールのうち102,400段階で設定可能
帯域幅 50MHz 3dB
誤差 ゲイン フルスケールの0.3%以下
オフセット ±1.5mV
オーバーロード保護 外部オプション 用途による
AD変換
入力ボード 1ch 100MS/s 14ビット、2ch 50MS/s 14ビット、4ch 25MS/s 14ビット兼用
1ch 100MS/s 14ビット
2ch 50MS/s 14ビット
4ch 25MS/s 14ビット
8ch 2MS/s 18ビット
8ch 1MS/s 16ビット
18ch 800KS/s 18ビット
サンプリング速度 1ch時 最大100MS/s、4ch時 最大25MS/s
デジタル化速度 最短 10ns/pt(100MS/s)、最長 1s/pt(1S/s)
タイムベース 精度0.002%
デジタイザ ジッタ 300fs
直線離脱率 Diff ±0.25LSB、Int ±2.5LSB
トリガ
範囲 フルスケールの0 - 100%
精度 フルスケールの0.025%
モード レベル、パルス、勾配、TTL、ファイバー(オプション)
遅延 プレトリガ範囲 0 - 100%
記録
メモリ容量 256MB(512MB、1GB:オプション)
記録時間 1ch 14ビット時 5.12秒@100MS/s
4ch 14ビット時 5.12秒@25MS/s、12.8秒@10MS/s、1.2分@1MS/s
サイズ・環境
寸法 幅(1スロット)20.3mm、高さ190mm、奥行き160mm
温度 動作 0~40℃、保存 -25~70℃
湿度 0~80% ただし結露なきこと
