データロガー

データロガー

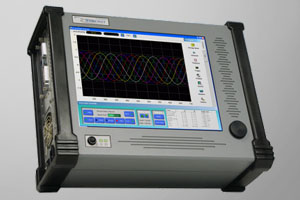

Synergyは、様々な波形入力の機能を1パッケージに盛り込んだデータロガーです。波形信号を直接ハードディスクに記録しますので、長時間の波形記録が可能です。オプションでトランジェント機能を追加することにより、高周波数でのメモリへの保存も可能となります。操作はWindowsベースのソフトウェアにて行い、タッチパネルによる操作で各種フィルタリング/解析、データ保存が簡便に行えます。

Hi-techniques 社:アメリカ

主な用途

電力研究

電力研究

防衛・航空宇宙

防衛・航空宇宙

自動車関連

自動車関連

TECH SPEC

アナログ入力
入力 8もしくは16チャンネル
ユニバーサルまたはBNCコネクタ
範囲 ±20mV - ±20V(40kV:オプション)
帯域幅 80kHz 0.1dB(フィルターオン)
AD変換
入力ボード 各ch 200kS/s 16ビット ハードディスクへ保存
トランジェント機能 最大2MS/s 16ビット メモリへ記録
タイムベース スタンドアロンで精度<50ppm、IRIG/GPSオプションで<1μ秒
トリガ
トリガーシーケンス タイムスタンプのある65536セグメントまで
モード レベル、パルス、勾配、TTL、ファイバー(オプション)
遅延 プレトリガ範囲 0 - 100%
サイズ・環境
寸法 幅420mm、高さ330mm、奥行き160mm
重量 16kg
温度 動作 0~40℃
湿度 10~90% ただし結露なきこと

関連商品

トランジェントレコーダ Saturn

トランジェントレコーダ Saturn

電力や構造試験などの電圧信号を高周波数で記録するための装置です。複数チャンネルによる多点計測も可能です。
