「第20回光・レーザー技術展 Photonix2020」出展のご案内-株式会社ノビテック

第20回 Photonix 出展情報

  • LINEで送る
  • このエントリーをはてなブックマークに追加
第20回 Photonix 出展情報

公式サイト:https://www.photonix-expo.jp/

※ 会期:2020年12月2日(水)~ 4日(金)10:00 ~ 18:00
(最終日のみ午後17:00までとなりますので、ご来場の際にご留意ください。)

※ 会場:幕張メッセ、小間番号:1-28

出展概要

株式会社ノビテックは、「第20回光・レーザー技術展(Photonix2020)」に出展します。

溶接加工においてはアーク光やプラズマ光などが邪魔をし、溶接加工点を観察することが困難です。溶接可視化照明を使用することで溶融池周辺の可視化・スパッタ飛翔・スラグ巻き込み・凝固割れ瞬間・ピット発生瞬間・溶滴移行・ワイヤー送給状態など様々な可視化が可能、 溶接加工の条件出しツールとして活用いただけます。また、リアルタイム処理カメラを使用することにより溶接中の良否判定も可能となり生産性の向上に役立ちます。

photonix-map

展示会の見どころ

1. ハイスピードカメラ Phantom T1340

商品特徴

400万画素2,048×1,952ピクセルの超高解像度で、3,270コマ/秒の高速度撮影が可能なハイスピードカメラです。
撮影の目的に応じて、画質・画素数優先モード、撮影速度・感度優先モードを切り替えることができ、1台のカメラで超高解像度タイプと高速度タイプを兼ね備えることができます。

phantom-T1340


活用事例

2. 待望の低出力50W兼価版モデル『CAVILUX Smart UHS』

衝撃波や高速噴霧などシャドウグラフ、シュリーレン法による可視化撮影に最適なモデルです。
従来モデルと同様の最短パルス幅10nsを実現しながら、背光撮影における画像取得に最適な光量を確保し、これまでよりお求めやすい価格となっております。コントローラはUHSタイプとなっており、PCレスで使用できます。
設定可能パルス幅は10ns~150nsで、最大周波数10MHzでの動作に対応しています。

特長

1.レーザークラス3R(レーザー管理区域、インターロック不要)
2.装置へ組込み、加工状況のモニターが可能
3.アーク光、ヒュームをカットし鮮明な可視化
4.30コマ/秒@1,440x1,080ピクセル
5.小型・軽量ヘッド 29x29x86mm 130g
6.画面上へのライン表示で、生産異常を観察可能

cavilux-smart-uhs

3. ハイスピードカメラ Phantom VEO1310

撮影速度 10,860コマ/秒@1,280×960ピクセル新型CDSセンサーを搭載。高感度・低ノイズ・ハイダイナミックレンジを実現した新型モデルです。ハイスピードカメラメーカー初10Bb高速イーサネット対応によりカメラメモリ内画像データの高速転送が可能です。

phantom-VEO1310

4. 中赤外線ハイスピードカメラ Tachyon 16K Plus

TACHYON 16k Plus(タキオン16kプラス)は、中赤外線(1μm~5μm)の波長感度域を持つ、中赤外線ハイスピードカメラです。

特長

1. センサー波長感度 1-5μm(中心波長感度3.7μm)
2. 解像度 128x128ピクセル、4000fpsの高速熱分布の可視化が可能
3. 100℃以上の熱放射体(固体、気体)を可視化
4. リアルタイム計測が可能
5. 非冷却式のコンパクト設計でギガイーサネット2.0 PoEに対応
6. 溶融池における面積の解析が可能

活用事例

weldingcamera-kashika02

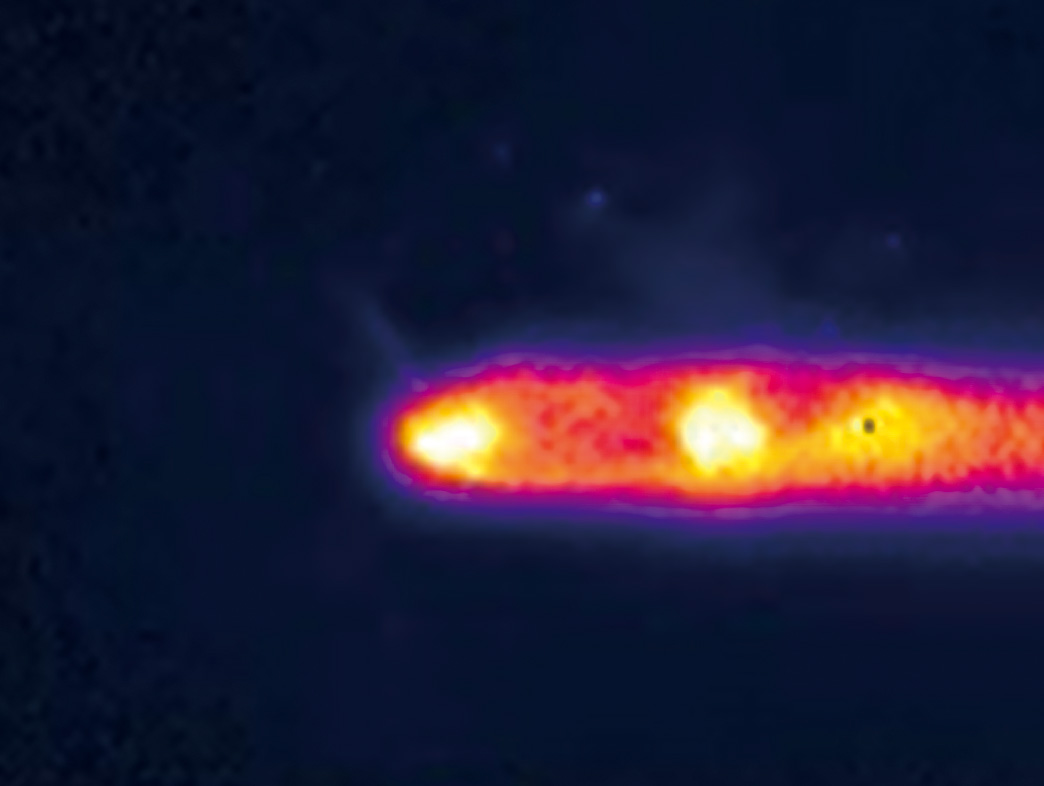

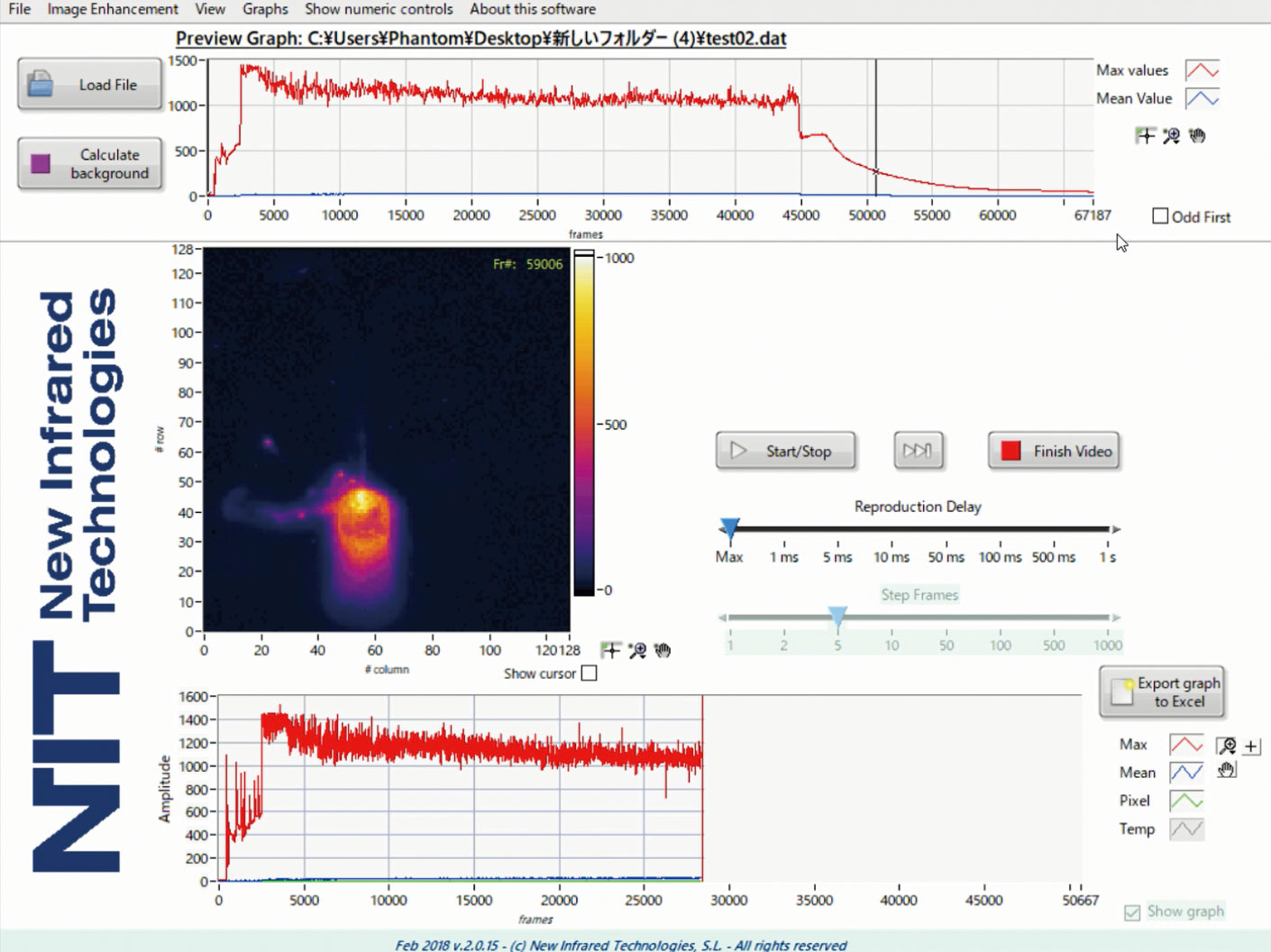

Tachyon 16K解析事例
weldingcamera-kashika02
Tachyon 16K解析事例

5. 2色式熱画像計測システム『Thermera』

2色法により放射率補正フリーで異なる材料の温度計測が可能です。
ガラス越しの計測が可能・対象物までの距離/角度による温度精度変化がない等高精度の温度計測が可能です。
計測温度域は300~2,500℃です。(カメラ機種により計測温度範囲が異なります。)

ラインアップ

■Thermera-HS
高速度カメラを使用し高速現象の温度
変化を計測
■Thermera seenU
193万画素の高精細画質でリアルタイムに指定点の温度を算出。900℃以上の計測が可能。
■Thermera NIR-2
任意の波長、半値幅のバンドパスフィルターを2枚取り付け、温度計測が可能。より長波長の画像を取得できるため、500℃からの温度計測が可能。
■Thermera InGas
近赤外域の2波長を使用し300℃から
の温度計測が可能。 thermera

アプリケーション例

燃焼,溶接,金属,ガラス,各種炉の温度監視等

6. 溶接場リアルタイム画像処理システム『Weld-Eye』

レーザーヘッドに高速度カメラ・可視化用レーザー照明を取り付け、溶接場をリアルタイムで解析するシステムです。
レーザー溶接加工・アーク溶接加工時の可視化をおこないリアルタイム画像処理により溶接不具合軽減のための条件出しをおこないます。

weld-eye

主仕様

解像度 640x480ピクセルリアルタイムフィードバック出力(オプション)CSV,アナログ電流/電圧

解析項目

溶融ビード幅、溶融池面積(照明無し)、スパッタ径(照明無し)、スパッタカウント(照明無し)

活用事例

weldingcamera-kashika02

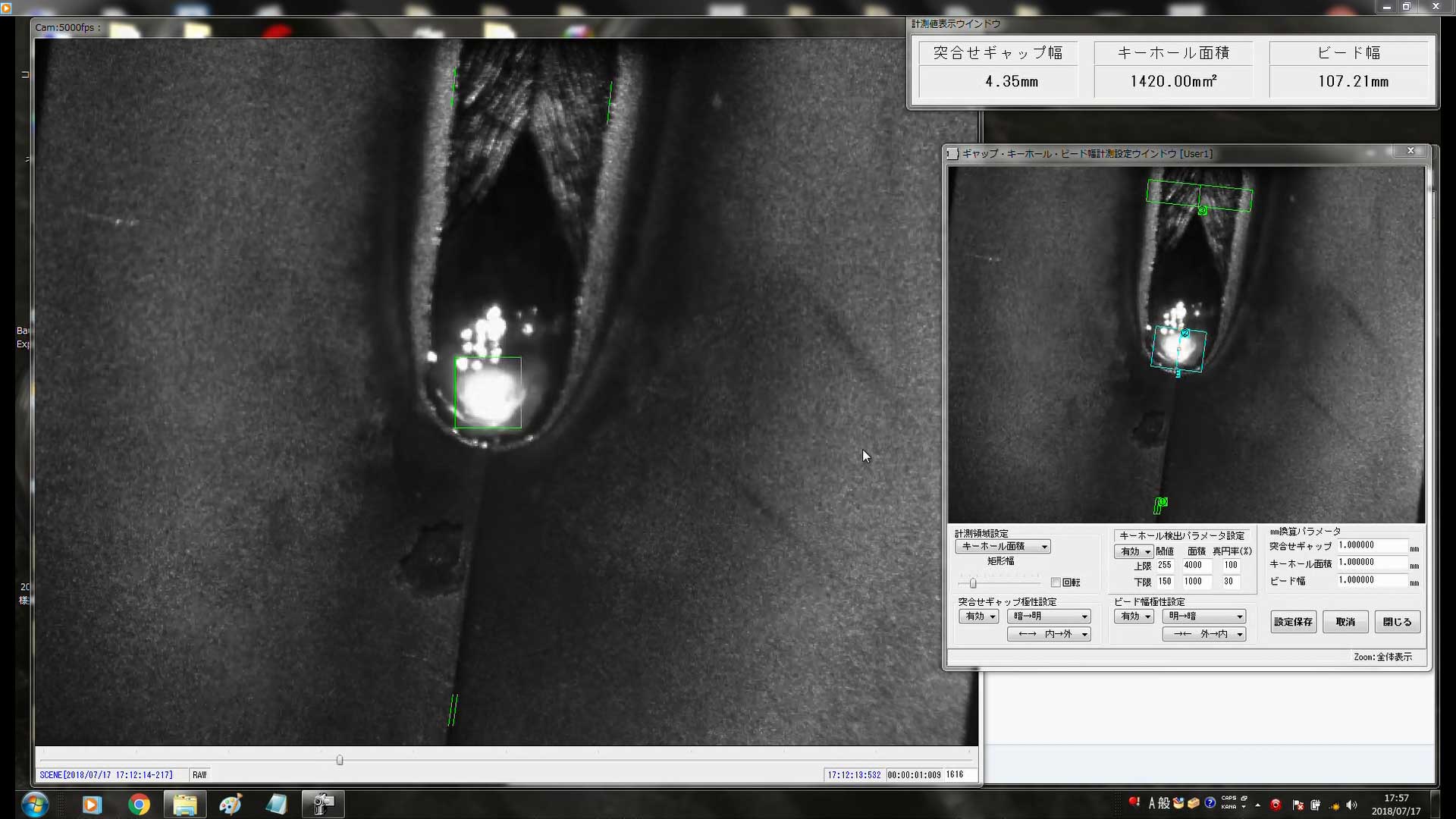

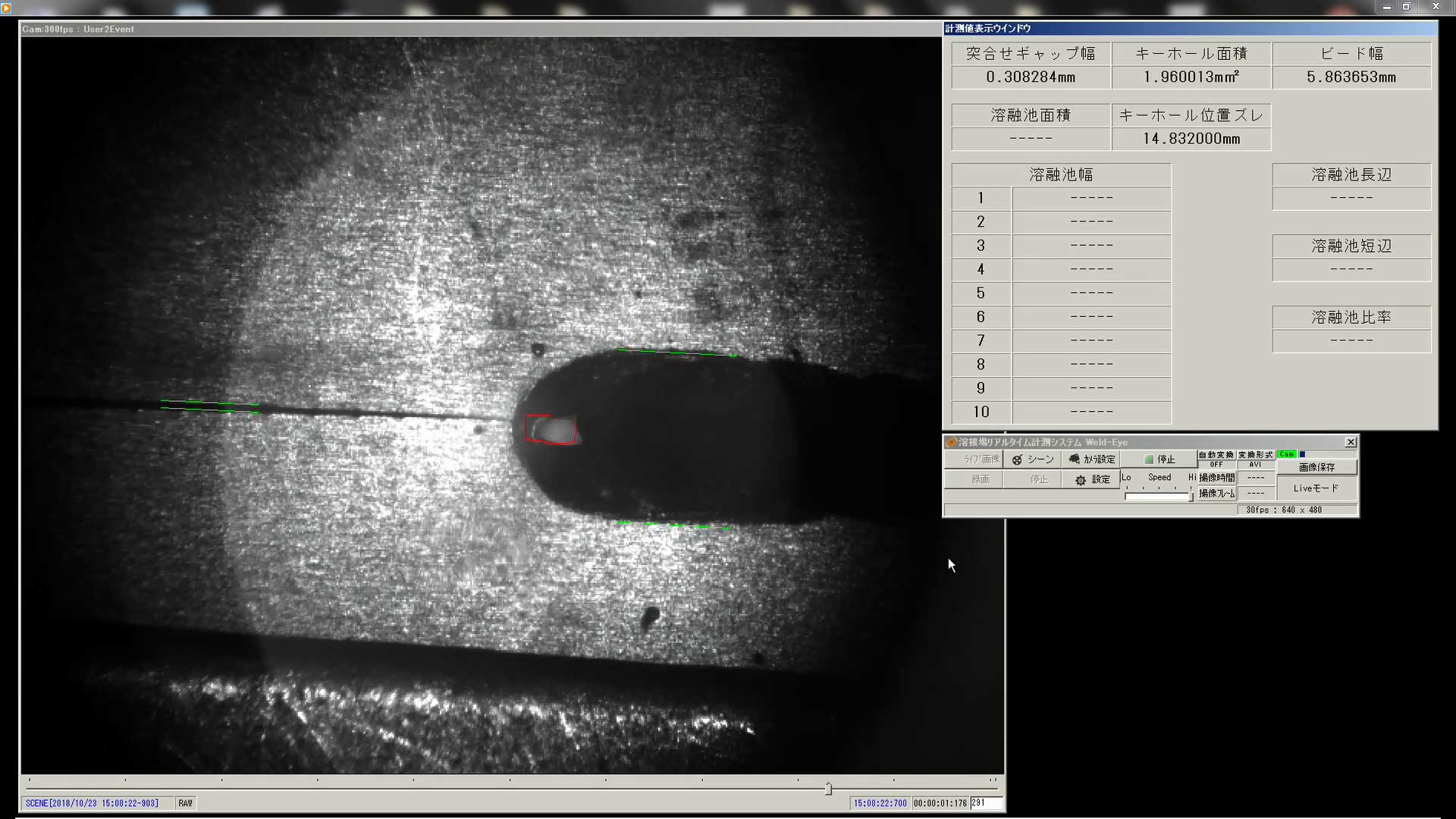

Weld-eye解析事例
weldingcamera-kashika02
Weld-eye解析事例

7. アーク/レーザー溶接加工可視化用レーザー照明 『CAVILUX』

溶接時に発生するアーク光やプラズマ光を抑え、溶融池中心や溶融池周辺スパッタ等をクリアに可視化します。
レーザー溶接/溶断・アーク溶接(MAG・TIG・TIG・CO2溶接)・3D金属積層などあらゆる金属溶融状況の観察に最適です。

商品特徴

・単波長:640nmもしくは810nmの波長を選択可能
・短パルス:Smartモデル:10ns、HFモデル:50ns、非常に短く、超高速現象をブレなく可視化可能
・高輝度かつ冷光源:最大ピーク出力は500W、単位面積あたりの発光強度が強く、拡大撮影時の高輝度照明に最適
・高繰り返し、ストロボ発光:最高で10MHz(1,000コマ/秒)までの高繰り返しストロボ発光が可能
・低コヒーレント:低コヒーレント設計により干渉縞が発生せず、均一な背景の画像を取得可能
・各種ハイスピードカメラと同期可能

cavilux

主な用途

レーザー溶接/溶断・アーク溶接(MAG・TIG・TIG・CO2溶接)・3D金属積層など

8. 溶接場リアルタイムモニターカメラ 『Cavitar Welding Camera』

レーザー溶接加工・アーク溶接加工における可視化用モニターカメラ。強発光下の金属溶融状況をリアルタイムで観察可能。
レーザー照明内蔵の小型カメラヘッドの為、設置が容易で、装置への組み込みも可能です。

特長

1.レーザークラス3R(レーザー管理区域、インターロック不要)
2.装置へ組込み、加工状況のモニターが可能
3.アーク光、ヒュームをカットし鮮明な可視化
4.30コマ/秒@1,440x1,080ピクセル
5.小型・軽量ヘッド 29x29x86mm 130g
6.画面上へのライン表示で、生産異常を観察可能

weldingcamera-kashika02

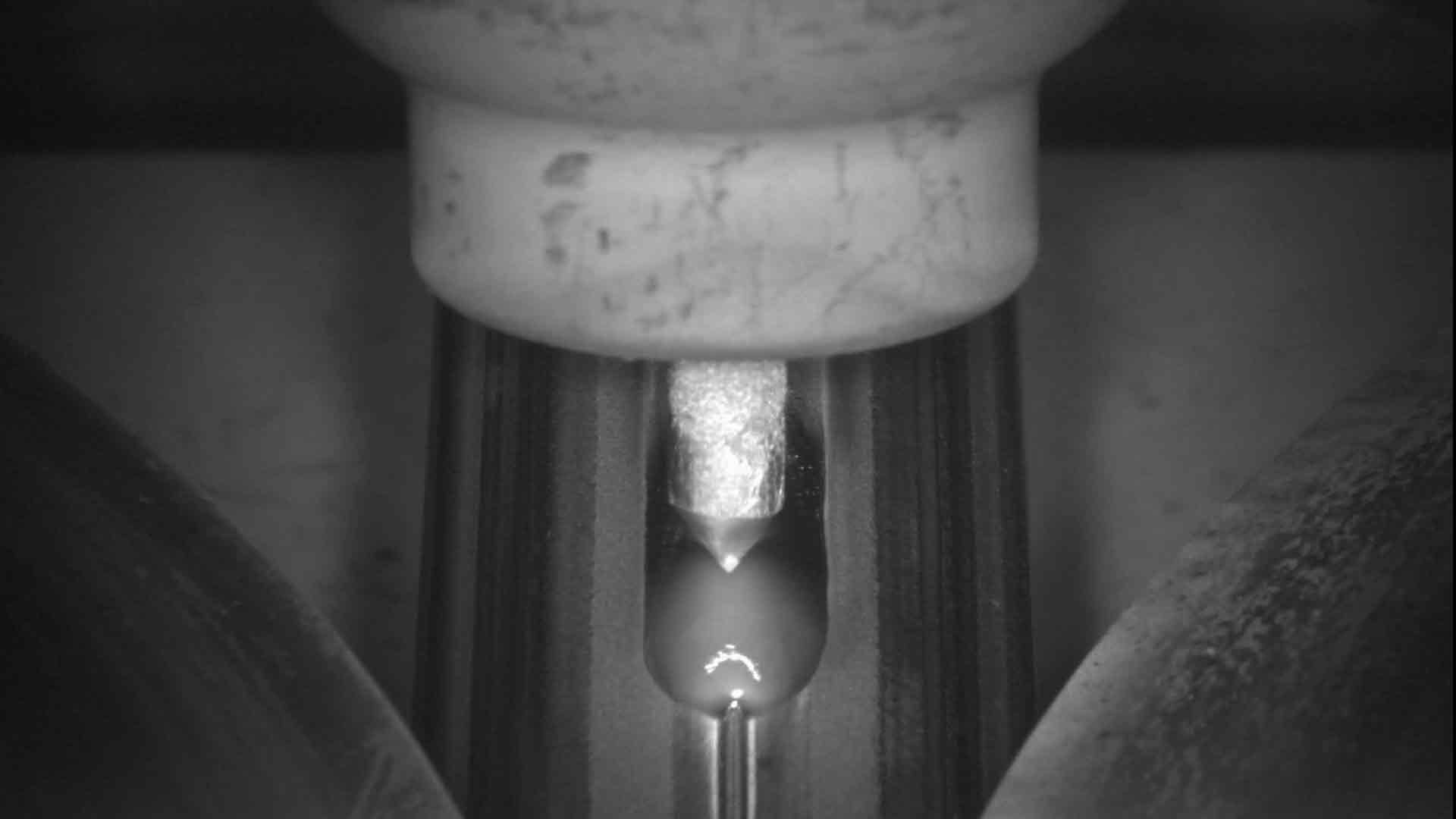

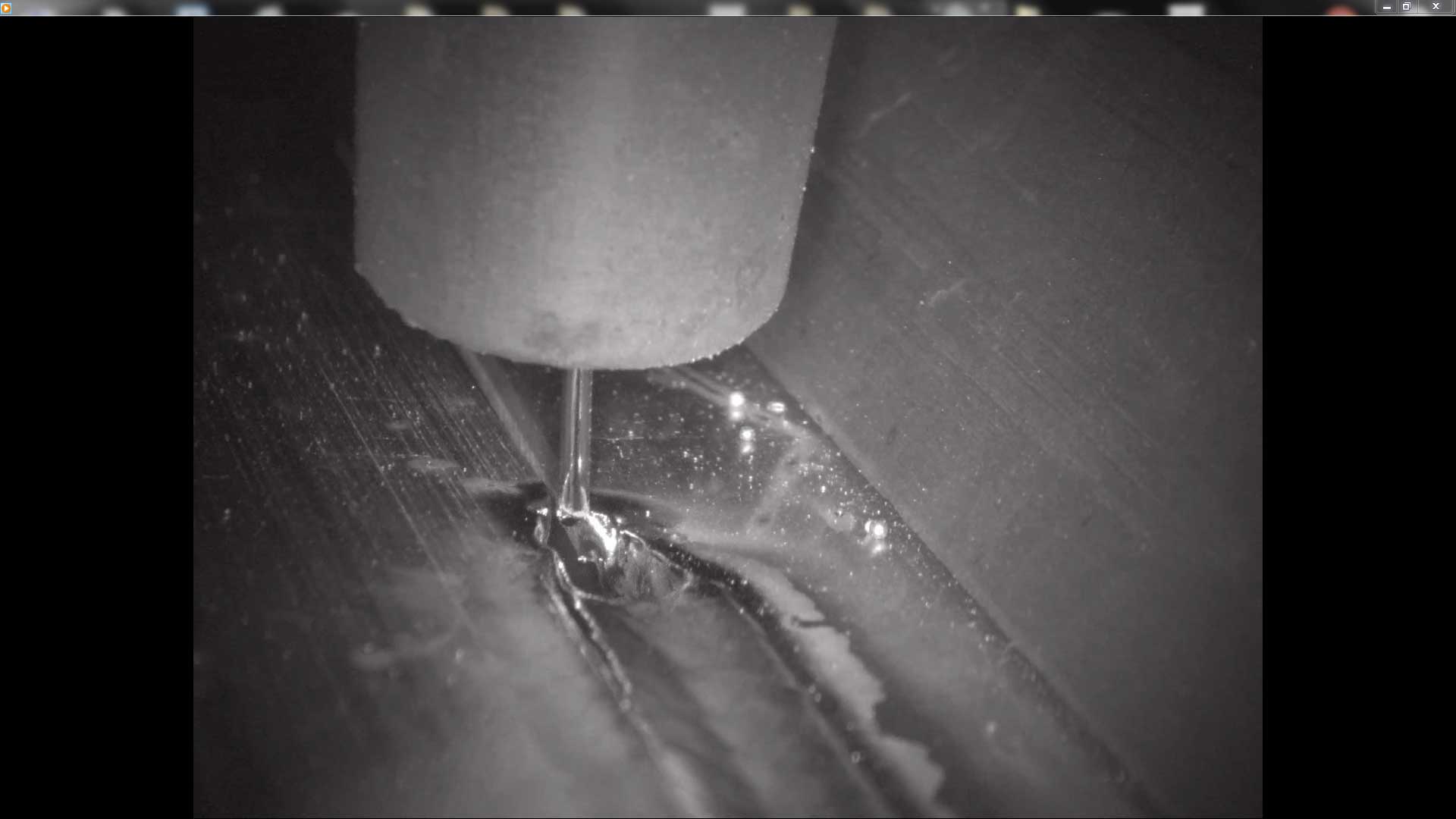

Welding Camera可視化サンプル
weldingcamera-kashika02
Welding Camera可視化サンプル

主な用途

各種アーク溶接(TIG、プラズマ、MIG、MAG等)、レーザー溶接、レーザー加工、金属3Dプリンタ等

9. 溶接中シールドガス可視化システム 『Shield View』

レーザー加工における加工時のガス流れ場の可視化が可能です。レーザー加工中のガス流れ場を数値化することにより、酸化軽減等が期待されます。

特長

1. シュリーレン光学系+ハイスピードカメラにアーク/プラズマ発光を抑えて可視化するノウハウを凝縮
2. 溶接中のシールドガス、アシストガスの可視化が可能
3. 溶接条件可変におけるガスシールド性の評価、最適なガス流量の条件出しを行い、コスト削減につなげる
4. 可視化された画像から、ガス流速、流れ場ベクトル表示、スパッタカウントの後処理解析が可能
5. プレームの生成状態を可視化し、メンテナンス頻度やレーザーの減衰、焦点シフトなどの抑制に
6. 周辺大気の巻き込みが起きないウィービング速度の見極めs

shield-view

10. ひずみ量解析ソフトウェア 『sDIC』

ハイスピードカメラ等で撮影された物体変形の詳細な変化量をソフトウェアで解析することにより、ひずみ量を2次元または3次元で数値算出できます。

特長

1. 溶接場可視化用レーザー照明「Cavilux」を使用した溶接可視化画像から非接触で金属表面のひずみ量を算出可能
2. 2次元(1カメラ)、3次元(2カメラ)、それぞれのひずみ量算出に対応
3. 座標、変位、速度、ひずみ、形状、変形量を計測可能
4. ひずみ量精度 100mストレイン以下
5. 日本語対応

活用事例

weldingcamera-kashika02

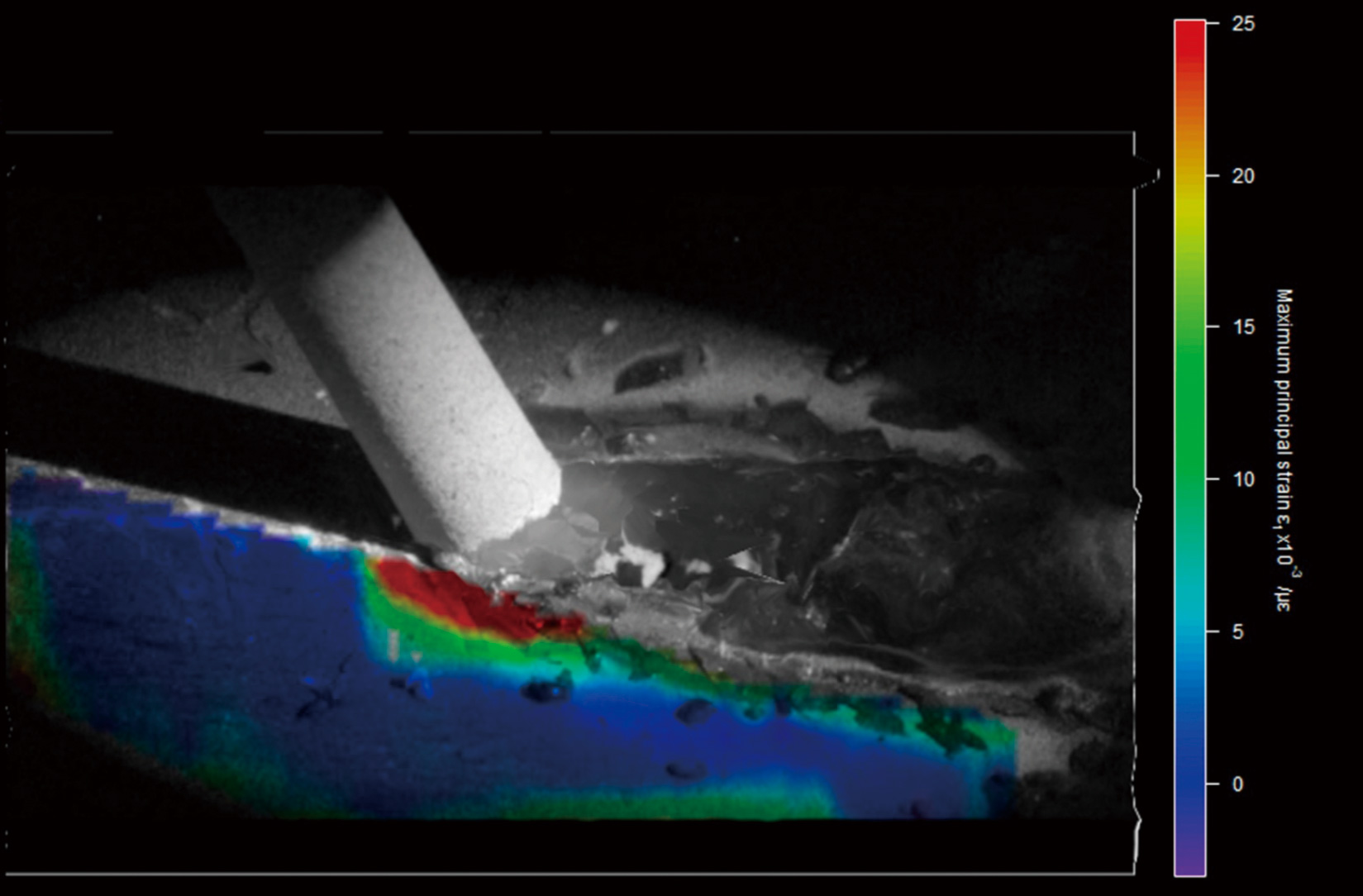

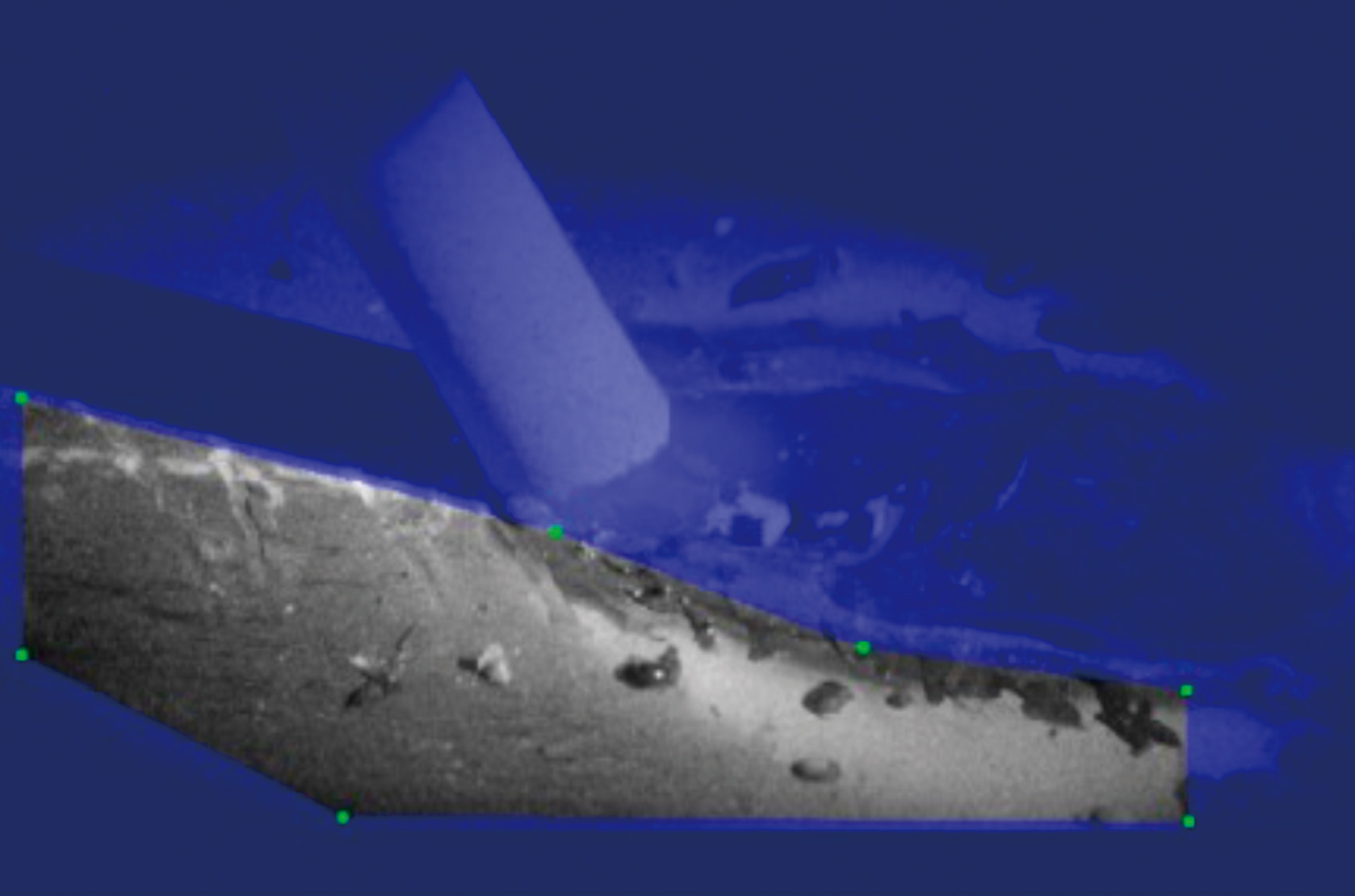

溶接場のsDIC事例
weldingcamera-kashika02
溶接場のsDIC事例

活用事例
