溶接モニターカメラ Cavitar Welding Camera

溶接モニターカメラ Cavitar Welding Camera

可視化用レーザー照明を用いて、アーク光やヒュームを打ち消し、溶融池やその周辺の加工状況を詳細に観察できます。また、画面上にラインを表示可能で、ビード幅の増大、減少などの生産異常を観察することができます。
内蔵のレーザー照明はクラス3Rの為、レーザー管理区域・インターロック等が不要です。レーザー照明内蔵の小型カメラヘッドの為、設置が容易で、装置への組み込みも可能です。

Cavitar Ltd. (フィンランド)

特徴

 レーザークラス 3Rのため管理区域不要

3R

JIS C 6802によりレーザー製品は危険度に応じてクラスが分かれています。
こちらの製品はクラス3Rのため、インターロック、レーザー管理区域の指定をしなくても良く、低出力パルス発光のため作業者に危害を及ぼしません。
Cavitar Welding Cameraで使用されている溶接可視化用レーザー照明は645nm(赤色)の可視光で、照射位置がわかりやすいだけでなく、作業者が誤って見てしまうことを防ぐことが出来ます。

 装置へ組み込み、加工状況のモニターが可能

Arm

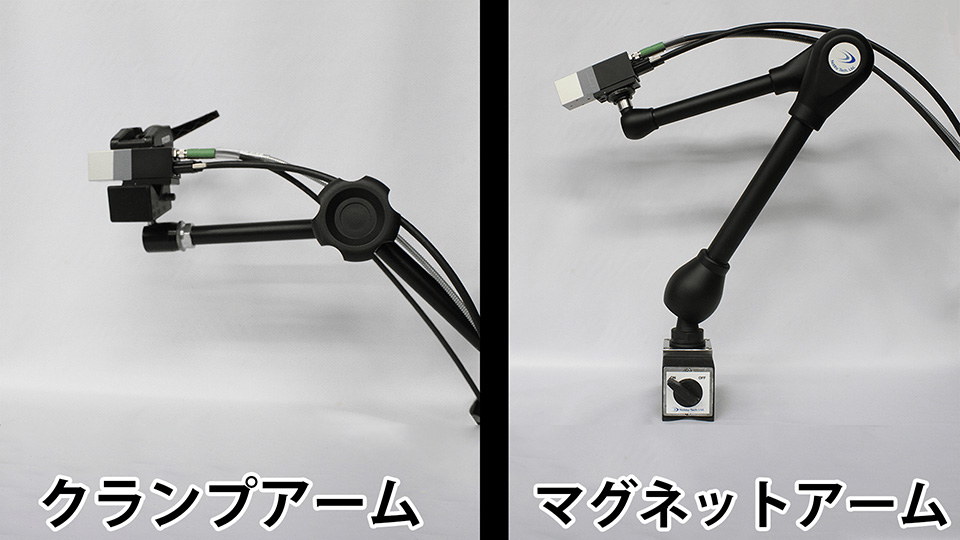

C200はサイズが29x29x86mmの小型サイズ、重さ130gのため、マグネットアームやクランプアームで容易に設置することが可能です。
モニタリングのために常時映像を見ることも可能なため、監視カメラのように人が入りづらいところに設置できます。
治具を自作して加工トーチに取り付けている事例もございます。
カメラが直方体のため治具の作成も容易です。

 アーク光、ヒュームをカットし鮮明な可視化

バンドパスフィルター

今まで溶接を可視化して撮影する際にネックだったアーク光ですが、レーザーの波長のみを通すバンドパスフィルターにより不要な光をカットし、レーザーの当たった部分のみが明るく見える映像になります。
アーク光の反射でのみ見ていた従来手法では、プール、ワイヤーなど加工部周辺しかみることができませんでした。
このCavitar Welding Cameraであれば、画面全体が明るく、溶接の可視化が可能です。

 毎秒30コマ(30fps)で最高解像度は1,440x1,080ピクセルと高解像度

1,440 x1,080ピクセルの高解像度

Cavitar Welding Camera C200ではアーク溶接の可視化・モニタリングに最適な30fpsでの撮影を行います。
画角は約40 x 30mmで、1ピクセルあたり0.027mmと非常に鮮明な映像を収録可能です。
電極端からビード、ワークまでのすべてが鮮明に映ることで、今までのカメラでは難しかった溶接現象全体の把握が可能です。

主仕様

モデル C300 C200 C100
特徴 カメラ・レーザー照明・レーザー本体オールインワン。防水、防塵設計(IP66)水冷空冷オプションあり カメラ・レーザー照明一体型
レーザー本体は分離
コンパクトなカメラヘッド
カメラ・レーザー照明分離型
自由なセットアップが可能
お客様の要望により、カスタマイズ
カメラ本体
解像度 1,440 x 1,080 ピクセル
再考撮影速度 30コマ/秒
視野 42 x 32mm 42 x 35mm 仕様・カスタマイズによる
ワーキングディスタンス カメラ前面からみたピントの合う位置
200mm(被写界深度:約±20nm)
サイズ(WxHxL) 30 x 45 x 99mm 29 x 29 x 86mm
重量 300g 130g
ケーブル長 イーサネット10m(最長30m) カメラケーブル2.5m
ライトガイド2m
イーサネット10m(最大30m)
取り付け M3 x 10か所(深さ4mm)
レーザー本体
波長(nm) 645±5nm 645nm / 810nm
レーザークラス 3R 3Rもしくは3B
サイズ(WxHxL) ヘッド内蔵 36 x 46 x 150nm
重量 ヘッド内蔵 430g
ピーク出力 100W以下 200W以下
パルス幅 1.5μs 10μs以下で設定可能
パルスエネルギー 150μJ以下 2mJ以下
最大繰返しレート 30Hz
最大平均電力 4.5mW以下
電源 AC100~240V
47~63Hz
ケーブル長 3m
環境 保管温度:0~50℃
動作温度:10~40℃
湿度80%以下
結露無き事
取り付け ヘッド内蔵 M4 x 4か所(深さ4mm)
