溶接場高速可視化システム

レーザー加工・溶接の不具合解明

高性能のハイスピードカメラおよび可視化用レーザー照明を使用し、溶接場を高速で観察するシステムです。あらゆる種類の溶接に使用でき、溶融池の溶融・流動状態、スパッタの発生状況等がスローモーションで観察できます。リアルタイムでの解析はできませんが、より高解像度かつ高速の可視化画像を取得でき、オフラインでの解析が行えます。

溶接現象を解明する

通常、溶接を観察する場合は、バンドパスフィルターを用いてアーク光やヒュームの影響を抑えます。ですが、溶融池やその周辺、凝固過程、溶接割れなどは詳細に確認できません。可視化用レーザー光源CAVILUXはあらゆる溶接の観察に使用できます。CAVILUXは、アーク光やヒュームを打ち消し、溶融池やその周辺、凝固過程等を詳細に観察を行えます。撮影画像から様々な解析・計測が行え、溶接不具合の軽減につながります。


サンプル

溶接の可視性

ご提供:広島大学 山本先生

左:カメラのみで撮影したレーザー溶接
中央:810nmのバンドパスフィルタを装着し、撮影。アーク光やヒュームの影響を抑えきれず、溶融部の一部しか観察できない。
右:バンドパスフィルタ、CAVILUXを用いて撮影。アーク光・ヒュームを打ち消し、溶融池の内部までクリアに観察できる。

なぜプラズマ発光やヒュームが消えるのか?

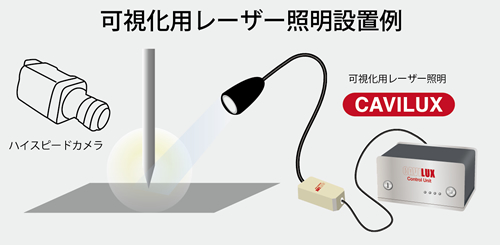

バンドパスフィルタの波長に合わせた可視化用レーザー照明を照射することにより、プラズマ発光やヒュームを打ち消します。

【バンドパスフィルタで撮影した場合】
バンドパスフィルタを用いて撮影した場合、アーク光を抑えることはできますが、その他の部分も暗くなってしまいます。

バンドパスフィルタで撮影



波長

【バンドパスフィルタとCAVILUXで撮影した場合】
バンドパスされた波長にCAVILUXでレーザー光を照射することで、溶融部を明るく、詳細に観察することができます。

バンドパスフィルタとCAVILUXで撮影

アプリケーション

レーザー溶接

〇〇の様子

TIG溶接

〇〇の様子

アーク溶接

〇〇の様子

MAG溶接

〇〇の様子

溶断

〇〇の様子

溶融池の状態、スパッタの飛散、ブローホールの発生、高温割れの発生等、様々な不具合現象を詳細に可視化し、不具合原因解明に役立てます。

使用製品一覧

小型・多機能ハイスピードカメラ Phantom VEO シリーズ
ハンディハイスピードカメラ Phantom VEO シリーズ

PhantomVEOシリーズは、小型125㎜立方、2.3kgの軽量ボディに最新のテクノロジーを搭載した、オールインワンモデルです。VEO1310、VEO-E310、VEO410、VEO710、VEO340、VEO640、VEO4K 590、VEO4K 990の8機種があり、研究開発向けのLモデル、フル装備版のSモデル、簡易版のEモデルがあります。用途に合わせて最適な機種をお選びいただけます。

可視化用レーザー照明

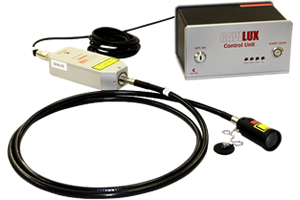

CAVILUX Smart(キャビラックススマート)
可視化用レーザー照明 CAVILUX Smart(キャビラックススマート)

可視化用レーザー照明CAVILUX Smart(キャビラックス スマート)は、短パルス、高繰返し、高輝度、高出力の均一な照明用のダイオードレーザーです。単波長のレーザーにもかかわらず、干渉縞の出ない非コヒーレント設計で、高輝度で均一な光を照射出来ます。最短パルス幅は20nsで、高速現象をブレのない画像として捉えることができ、繰返し発光周波数は最高1MHzで、高速度カメラと同期しての使用が可能です。

可視化用レーザー照明 CAVILUX HF(キャビラックスHF)
可視化用レーザー照明 CAVILUX Smart(キャビラックススマート)

可視化用レーザー照明CAVILUX HF(キャビラックス HF)は、短パルス、高繰返し、高輝度、高出力の均一な照明用のダイオードレーザーです。単波長のレーザーにもかかわらず、干渉縞の出ない非コヒーレント設計で、高輝度で均一な光を照射出来ます。Smartと比較してより高速な現象や、高出力が必要な現象に滴定します。最短パルス幅は50nsです。

関連商品

溶接場モニタリングシステムWeld-Eye

溶接場モニタリングシステム
Weld-Eye

リアルタイムで溶接場のプロセス中の画像を処理しながら各種解析項目を出力し、加工機へフィードバックします。

可視化用レーザー照明CAVILUX

可視化用レーザー照明
CAVILUX

非コヒーレント、短パルス発光を特徴とします。種々のハイスピードカメラと同期してシャープで明るい画像を取得できます。

ハンディハイスピードカメラ Phantom Miro 小型・耐Gモデル

ハンディハイスピードカメラ Phantom Miro 小型・耐Gモデル

現場や実験室に持ち込めるコンパクトなデザインです。CAVILUXとともに、簡単に設置できます。

ハイスピードカメラPhantom V

ハイスピードカメラ
Phantom V

研究開発に適しています。CAVILUXとの同期撮影で、シャープで解析精度を向上できる画像をとらえます。

シュリーレン装置

シュリーレン装置

眼には見えない透明な気体、液体及び固体中の衝撃波や流れなどを可視化するためのシュリーレン装置です。光軸調整がシンプルになっているため、既存のシュリーレン装置より手軽に使用できます。
