砲外弾道追尾レーダー

砲外弾道追尾レーダー

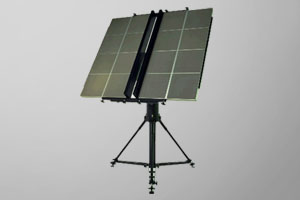

あらゆる種類の移動体の速度、3次元位置をオンラインで測定するリアルタイム・トラッキング・レーダー・システムです。
ワイベル・ドップラーレーダー・システムは、ポータブルXバンド連続波ドップラーレーダー・システムです。最新の電子設計基準と組み合わされた信頼性の高い機構設計によって、高度の信頼性と耐久性を確保しています。飛翔体の種類・径・飛翔距離に応じてアンテナを選択でき、信号処理はデジタルで行いますので、あらゆるタイプの移動目標、弾薬、飛翔体についての計測を可能としました。

用途 測定飛翔体、通常兵器、迫撃砲、曳光弾、ベースブリード、対戦車ミサイル、APFSDS、ロケット、航空機、他

計測項目 2D及び3Dのウォーターフォール・プロット、速度 対 時間(視線速度と接線速度)、速度 対 距離(視線速度と接線速度)、距離 対 時間、加速度 対 時間(視線加速度と接線加速度)、加速度 対 距離(視線加速度と接線加速度)、抗力係数(CD)対 時間、抗力係数(CD)対 マッハ数、計算された高度 対 時間、計算された高度 対 距離、スピンレート ドップラー信号 対 時間、砲内弾道計測、方位角及び仰角、3次元弾道

ワイベル・サイエンティフィック社:デンマーク

TECH SPEC

アンテナタイプ MLS-60034 MLS-120037 MLS-240040
追尾距離 10Km~50Km~100Km
アンテナ利得 34dB 37dB 40dB
周波数 10.515GHz-10.535GHz
出力パワー 60W 120W 240W
ビーム幅 10°×10°~2.5°×5° 10°×10°~2.5°×2.5° 10°×10°~1.3°×2.5°

関連商品

砲外弾道追尾レーダー・システム MFTR-2100

ドップラーレーダー SL-シリーズ

あらゆる種類の移動体の速度、加速度、距離などの測定用ドップラーレーダー・システムです。

砲口速度レーダ―・システム MVRS-700

砲口速度レーダ―・システム MVRS-700

あらゆる種類の武器システムの砲口速度測定用です。

レンジング・レーダー・システム MFR-60037

レンジング・レーダー・システム MFR-60037

従来のモノパルス式自動追尾式ドップラーレーダーの技術を更に新化させた、Xバンド周波数帯を使用する複合波レーダーです。
