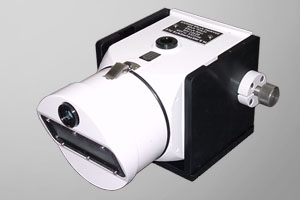

フラッシュディテクタ

フラッシュディテクタ

フラッシュディテクタは、砲から飛翔体が発射されるときに発生する砲口炎を捉え、トリガー信号を出力します。設置が容易で高速度ビデオカメラ他様々な計測器のトリガーに適します。感度調節機能付専用電源ユニットが付属します。

MSI 社:イギリス

主仕様(T-768)

トリガ出力 +5V, TTL
波長感度域 430~1064 nm
最大感度波長 900nm
視野角 30 °レンズにより可変(標準レンズ 5 0mm)
パルス幅 2ms
最小検出可能立上がり時間 1500 candera/m2/秒
最小検出可能輝度(5m) 15 candera/m2
最小検出可能フラッシュ時間 4µs
動作環境 -10℃~+50℃(防滴仕様)
外形寸法(L×D) L:263mm × D:Φ122mm(三脚除く)
重量 6.0kg(三脚除く)

仕様(電源 ユニット T-783-120)

電源入力 85V-264V AC, 10V-36V DC
信号出力 TTL出力 BNC端子
外形寸法(L × W × H) 220mm × 130mm × 70mm
重量 1.6kg

付属品

名称 備考
金属三脚 3段、スリーウェイタイプ
キャリングケース 専用アルミケース
