ドップラ・レーダー

ドップラ・レーダー

あらゆる種類の移動体の速度、加速度、距離などの測定用ドップラ・レーダ・システムです。

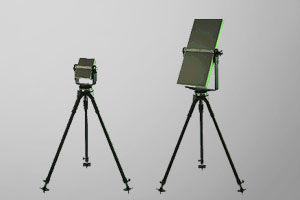

ワイベル・ドップラ・レーダシステムは、ポータブルXバンド連続波ドップラ・レーダ・システムです。最新の電子設計基準と組み合わされた信頼性の高い機構 設計によって、高度の信頼性と耐久性を確保しています。飛翔体の種類・径・飛翔距離に応じてアンテナを選択でき、信号処理はデジタルで行いますので、あらゆるタイプの移動目標、弾薬、飛翔体についての計測を可能としました。

ワイベル・サイエンティフィック社:デンマーク
製品カタログ   技術資料
製造元リンク

TECH SPEC

アンテナタイプ SL-3022 SL-7025 SL-15028 SL-30031
追尾距離 2Km~10Km
アンテナ利得 22dB 25dB 28dB 31dB
周波数 10.515GHz-10.535GHz
出力パワー 3W 7W 15W 30W
ビーム幅 20°×10° 10°×10° 10°×5° 5°×5°

関連商品

砲外弾道追尾レーダ・システム MFTR-2100   砲口速度レーダ・システム MVRS-700   レンジング・レーダ・システム MFR-60037
砲外弾道追尾レーダ・システム MFTR-2100

砲口速度レーダ・システム MVRS-700

レンジング・レーダ・システム MFR-60037





あらゆる種類の移動体の速度、3次元位置をオンラインで測定するリアルタイム・トラッキング・レーダ・システムです。



あらゆる種類の武器システムの砲口速度測定用です。



従来のモノパルス式自動追尾式ドップラレーダの技術を更に新化させた、Xバンド周波数帯を使用する複合波レーダです。
