画像・波形編集ソフトPixelRunner GⅡ

画像・波形編集ソフトPixelRunner GⅡ

  • 様々な動画の同期編集や比較動画の作成に
  • 波形データと動画の同期編集
  • 感覚的に簡単操作

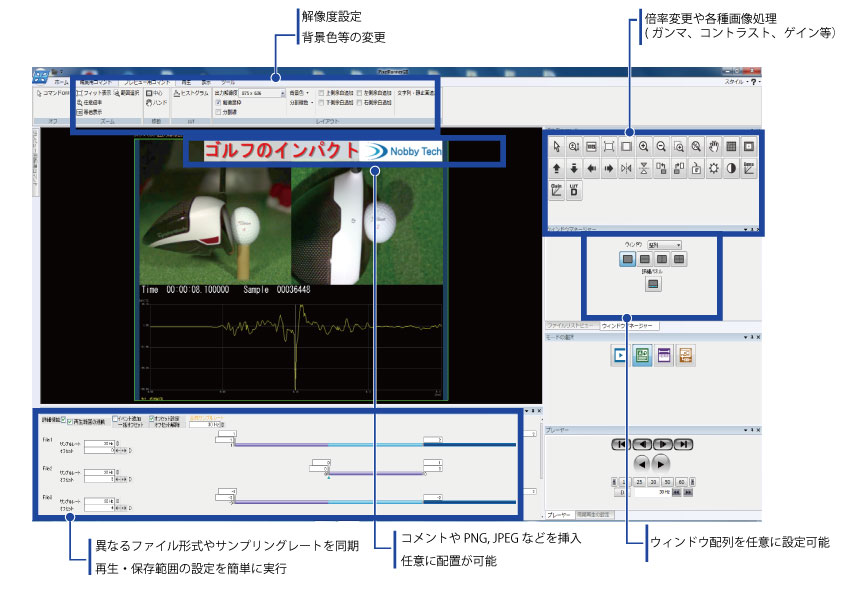

クリック/ドラッグの直観的な操作で、プレゼンテーション用動画を簡単に作成できます。

株式会社ピクセルゲート(日本)

  • 特徴
  • デバイスオプション
  • 仕様

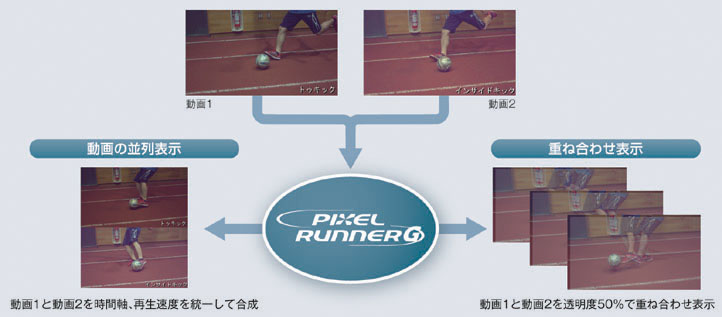

複数の動画像を読み込み、レイアウト編集、同期設定

最大9種類までAVI、WMV、MPEGなどの各種動画ファイルを読み込み、並列表記できます。
透明度を指定して複数の動画像の重ね合わせ表示を行うこともできます。
レイアウトは自由に編集可能で、作成したレイアウトは保存が可能です。

ソフトウェアの特長

デバイスコントロールオプション

PixelRunner GⅡをコントロールソフトウェアとし、カメラおよび波形データ収録装置の制御が行えます。取得した画像、波形データはPixelRunner GⅡの機能を使用して再生、編集、出力が行えます。

■波形データ収録

対応デバイス:PRG-DAQ6218BNC

  • サンプリングレート : 250kHz
  • チャンネル・ビットレート : 16ch・16bit
  • 入力方式 : 差動
  • 接続方法 : USB接続

使用事例

すでにお手持ちの工業用カメラ、高速度カメラと同じ時間軸で波形データが必要な場合や単体でデータロガーとしてご利用いただけます。 USB2.0ポートによるデータ転送方式ですので、ノートパソコンでのシステムアップが可能です。
高速なサンプリングレートの要求にもPCIやPCI Expressボードに対応可能です。

■高速度カメラ

対応カメラ:PRG-C120 640×480 120fp

  • サンプリングレート : 120Hz
  • 解像度 : 30万画素
  • 接続方法 : LAN接続

対応カメラ:PRG-C30 1296×966 30fps

  • サンプリングレート : 30Hz
  • 解像度 : 30万画素
  • 接続方法 : LAN接続

使用事例

ギガイーサネットタイプのカメラを1~4台で同期集録します。
波形データ収録機器の同期と同じようにエンドレス記録を利用したことによる記録長時間化を伴った場合でもサンプリング周期がずれない仕組みを実現したシステムです。
複数デバイスの集録では特にプレゼン動画作成機能との併用が付加価値、使いやすさとも評判です。

再生モード
対応フォーマット AVI、WMV、MPEG/MPEG2、MPEG4、Video Binary、AVCHD、DivX、Quick Time、Bitmap、JPEG、JPEG2000、TIFF、PNG、PICT、Targa、GIFF、Clr、Image Express OUT、Cine、Fastec Hispec Raw、Hyper Vision Raw
最大同時再生画像波形データ
読み込み対応フォーマット
Wave binary DAQ、Wave text CSV、Wave text TXT、Wave text SBV、Yokogawa WVF、TEAC DaDisp、Wave binary DLR2000、Wave text XLS、MEMORY HiCORDER、Raw Binary Data、A Binary
最大同時再生画像、
および波形データ数
9ファイル
画像再生 再生、逆再生、コマ送り、コマ戻し、先頭/最終フレームへジャンプ、再生速度の設定
表示 任意倍率表示、等倍表示、フィット表示、表示倍率選択、表示範囲選択、拡大/縮小、ROI設定
移動 手動移動、定位置移動、中心へ移動
回転/反転 反転(水平/垂直)、90°回転(時計回り/反時計回り)、自由回転
画像処理 明るさ、コントラスト、ガンマ、ゲイン、ヒストグラム、疑似カラー表示、フィールド補完
編集モード
編集 出力解像度、画像並列(自由/整列/重ね合わせ)、再生範囲、レイヤ順序、画像透明度、バックグランド設定、プロジェクトファイルの保存/読み込み
タイムライン制御 サンプルレート入力、オフセット設定、イベント追加
波形表示 ファイル情報(ID番号、タイムカウンター、フレームカウンター、フレームレート、フレーム数、ファイル名、フォーマット、解像度)、コメント、静止画(BMP)
波形表示 並列/重ね合わせ、倍率、移動、カーソル表示/非表示、XY軸表示範囲指定、数式設定、各種フィルタ(平滑化、低域通過、高域通過、帯域通過、帯域阻止、CFC、微分、積分)
画像保存 対応フォーマット(AVI、WMV、MPEG2、VID、MPEG4、Quick Time、BMP、JPEG2K、JPEG、TIFF、PNG、RAW、PICT、TARGA、CSV(計測データ))、エンコード、圧縮率、再生速度、スキップ数、カラー/グレースケール
計測モード
設定 原点、距離キャリブレーション
計測項目 X座標、Y座標、XY座標、距離(2点間、複数点間、曲線、2線間)、角度(3点、4点)、円(円周、半径、面積)、閉曲線(円周、面積)、閉直線(円周、面積)、円弧(角度、弧長、半径、面積)
動作環境
OS WindowsXP(SP2以上)、Windows Vista、Windows 7 各32ビットおよび64ビット版
推奨PC仕様 CPU1.6GHz以上、メモリ1GB以上、ビデオメモリ128MB以上、解像度1024×768以上、HDD空き容量2GB以上、CD-ROMドライブを有すること
ライセンスキー USBポートが1ポート必要
