ハイスピードカメラ(高速度カメラ)

ハイスピードカメラのプロ集団であるノビテックが、ハイスピードカメラの基礎知識から選び方、おすすめ製品までご紹介します。
ノビテックでは500fpsから10億fpsまで、幅広い撮影速度に対応したハイスピードカメラ(高速度カメラ)を取り揃えており、お客様の研究・開発を支援します。

ハイスピードカメラとは

ハイスピードカメラ(高速度カメラ)とは、高速現象の撮影に用いられる装置です。
通常のビデオカメラでは1秒間に30枚の画像を撮影しますが、ハイスピードカメラは千~数十万枚の高速撮影を行います。
それにより、人間の目では捉えられない現象をスローモーションで捉えることができます。

ハイスピードカメラは生産現場や研究開発、エンターテイメントといった幅広い分野で高速現象の可視化・解析を実現しています。
研究開発分野では、目では見えない高速現象を撮影し、現象理解を深めるために使われます。
エンターテイメント分野では、ゴルフや野球などスポーツの決定的瞬間を捉えたり、食材を美味しく見せる「シズル」などに活用されています。

ハイスピードカメラの機材構成

ハイスピードカメラを使用する際には、ハイスピードカメラに加えて、レンズ、設置治具、照明、制御用PCが必要です。
当社では、お客様にあわせてハイスピードカメラとその関連製品を総合提案しています。

ハイスピードカメラで撮影したい現象ごとにおすすめのフレームレートが記載された表


また、撮影した映像から画像解析をおこなうためには別途ソフトウェアが必要です。

当社ではひずみ解析ソフトウェアDICや流体解析PIVなど幅広く、カメラ以外の計測に必要な構成機材も取り揃えています。

ハイスピードカメラを選ぶポイント一覧

自分が求める映像をうまく撮影するにはこれらの要素が必要です。
詳しくは「ハイスピードカメラの選び方」ページをご覧ください。

  • 撮影速度(フレームレート)
  • 解像度
  • カメラ感度
  • シャッタースピード(露光時間)
  • カラー・モノクロ
  • データ転送方式
  • メモリ容量
  • レンズマウント

ハイスピードカメラをフレームレートで選ぶ方法

ハイスピード撮影をする際には、自分が撮影したい現象にどの程度フレームレートが必要か確認する必要があります。
一般的に、人体動作は120~1,000fps、最大でも6,000fps程度あれば十分ですが、噴霧や衝撃波など、目では捉えられない現象には5万~10万fpsが必要になる場面もあります。

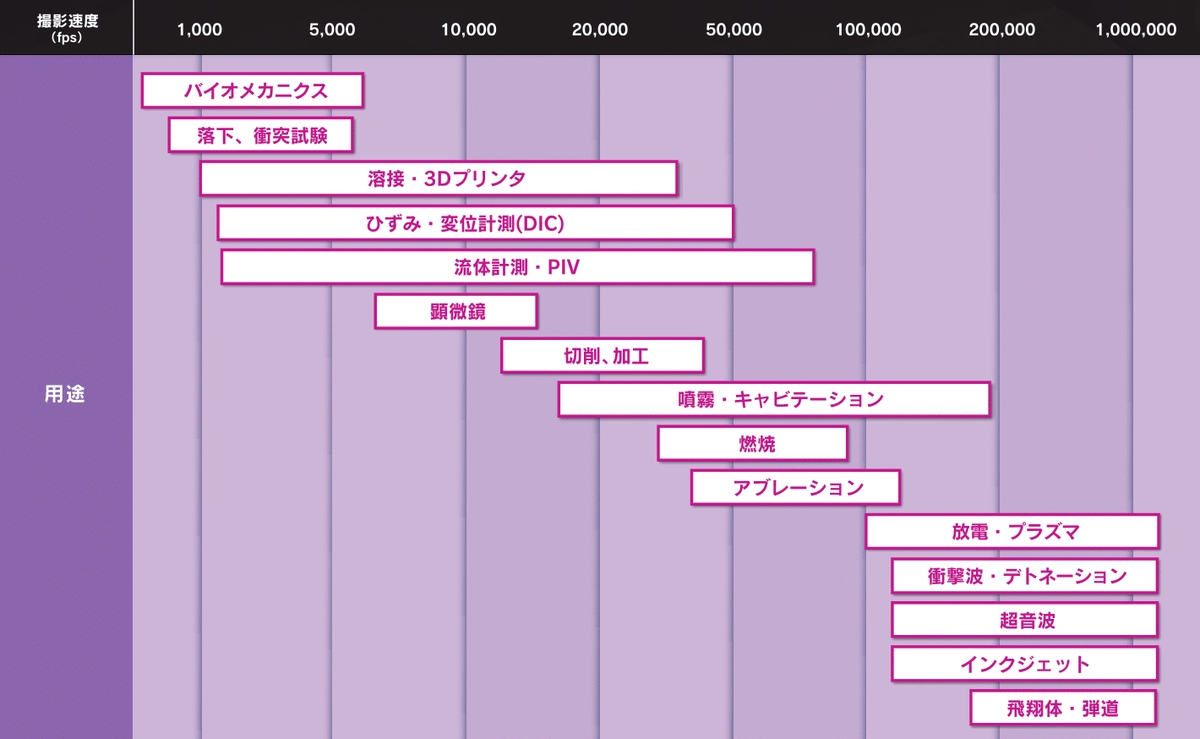

以下は、どの程度フレームレートが必要かを示した図です。

ハイスピードカメラで撮影したい現象ごとにおすすめのフレームレートが記載された表

現象の速度がある程度わかっている場合は、現象の速度から算出することが可能です。

現象の速度 10,000mm/secで動く物体を100mm視野で撮影する。そのとき100枚写っていてほしい場合の計算です。
100mmの視野を0.01秒で横断します。
これを100枚撮影したい場合は0.01秒の100等分、つまり0.001秒刻みで撮影する必要があるので10,000fpsが必要となります。

回転体の現象を撮影する場合には、何度刻みで見たいか、から逆算できます。
600rpmで動く物体を1度ごとに見たい場合:
600rpm = 10rps(1秒間に10回転)
1回転あたり360等分で見たいので3,600fpsが必要です。

振動物や周期性のある現象を撮影したい場合には、1周期を何等分でみたいか、から逆算できます。
1,000Hzのものを1周期あたり10等分で見たい場合、1,000Hz × 10で10,000fps必要です。

製品一覧

フラッグシップハイスピードカメラ Phantom TMXシリーズ

フラッグシップハイスピードカメラ Phantom TMXシリーズ

Phantom TMX 7510は1,280x800ピクセル、100万画素で76,000コマ/秒の超高速度撮影を実現しました。
最高撮影速度は驚異の175万コマ/秒で、その際の解像度は、1,280x32ピクセルもしくは640x64ピクセルです。
画像補間などは行っておらず、グローバルシャッターでの実解像度、実撮影速度での撮影なので、動体解析やPIV、DIC等の画像解析にも最適です。
撮影速度を抑えたTMX 6410、TMX 5010とあわせて3モデルのラインナップがございます。

TMXシリーズ 計測事例

高性能コンパクトハイスピードカメラ Phantom Tシリーズ

Phantom Tシリーズ

Phantom Tシリーズは 127mmx127mmx203mm、4.3kgと小型・軽量ボディに最新のテクノロジーを搭載したオールインワンモデルです。可搬性に優れ、設置場所を選びません。また堅牢性にも優れ、30Gの耐衝撃性を有します。

400万画素:高速 × 高解像度モデルT4040 / T2540 / T1340と100万画素:高速特化モデルT3610 / T2410の5機種があります。

Tシリーズ 計測事例

小型・多機能ハイスピードカメラ Phantom VEO(ヴィオ)シリーズ

小型・多機能ハイスピードカメラ Phantom VEO(ファントムヴィオ)

Phantom VEOシリーズは、125㎜立方、2.3kg(Lモデル)の小型・軽量ボディに最新のテクノロジーを搭載した、オールインワンモデルです。可搬性に優れ、設置場所を選びません。
堅牢性にも優れ、耐衝撃性は30G(通常モデル)、100G(メカニカルシャッタなしモデル)を有します。

VEO-E 310L、VEO-E 340L、VEO 440、VEO 640、VEO4K 590、VEO4K 990の6機種に加えて、次世代センサー搭載でより低ノイズなVEO610 、VEO1010、VEO1310の3機種をラインナップしています。

筐体デザインは研究開発向けのLモデル、端子フル装備版のSモデルからお選びいただけます。
幅広いラインナップでお客様のご用途に合わせて、最適な機種をお選びいただけます。

VEOシリーズ 計測事例

小型堅牢ハイスピードカメラ Phantom Miro(ミロ)シリーズ

ハンディハイスピードカメラ Phantom Miro(ファントムミロ)

Phantom Miro Cシリーズは、73mm立法の小型筐体、540gの軽量ボディに耐G仕様、バッテリ搭載の小型ハイスピードカメラです。
カメラ内部に不揮発性メモリ「CineFlash」を内蔵し、万が一電源供給が断たれた場合も大切な試験データを消失する事がありません。そのため、衝突・落下・振動試験や狭小エリアの撮影などに最適です。

Miroシリーズ 計測事例

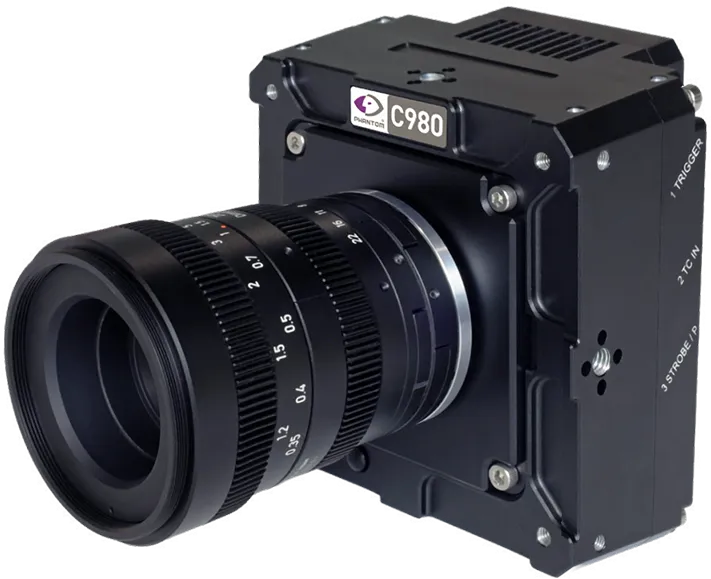

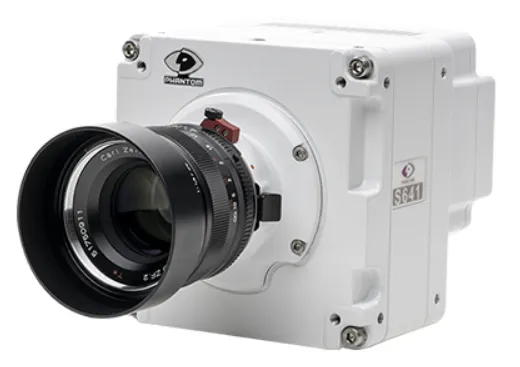

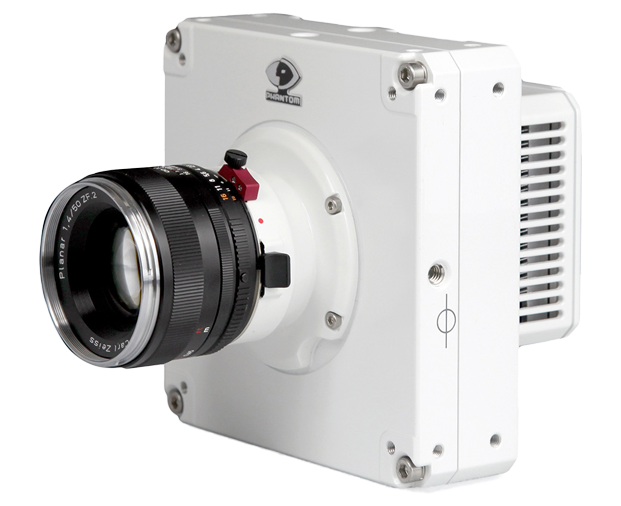

長時間記録ハイスピードカメラ Phantom Sシリーズ

長時間記録ハイスピードカメラ Phantom Sシリーズ

PhantomSシリーズは、カメラセンサー部と長時間記録ユニットDVRを、超高速データ通信可能なCoaXPressで接続することにより、従来にないハイスピード撮影を長時間記録できるシステムです。
DVRとPCをUSB3.0で接続することにより、既存のPhantomカメラ制御ソフトウェアPCCで、簡単にカメラのセットアップ、長時間録画が可能にします。4K超高解像度カメラから、高速度モデルまで、多彩なラインナップを有します。



ハイスピードカメラ Phantom UV拡張モデル

ハイスピードカメラ Phantom UV拡張モデル

PhantomUV拡張モデルは、ハイスピードカメラPhantom UV拡張モデルは従来のセンサー波長感度に加え、紫外域に波長感度をもった拡張モデルです。
Phantom T(3610/2410)、TMX (7510 / 6410 / 5010)の基本性能そのままに、センサー波長感度が拡張されています。

Phantom UV拡張モデル計測事例

中赤外線ハイスピードカメラTACHYON 16k / 16k Plus

ハンディハイスピードカメラ Phantom Miro(ファントムミロ)

TACHYON 16k(タキオン16k)、TACHYON 16k Plus(タキオン16kプラス)は中赤外線カメラでありながら最高10,000コマ/秒の撮影が可能です。非冷却式のコンパクト設計でギガイーサネット2.0PoEに対応しています。フル解像度は128x128ピクセルで4,000コマ/秒、32x32で10,000コマ/秒(TACHYON 16k Plus)の高速度撮影が可能です。100℃以上の熱放射体(固体、気体)を可視化することができます。

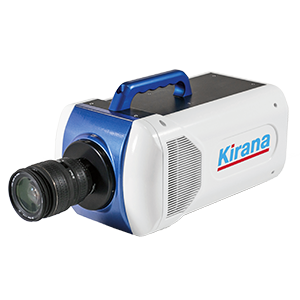

超高速度ビデオカメラ Kirana(キラナ)

超高速度ビデオカメラ Kirana(キラナ)

Kiranaは、従来困難であった超高速度撮影と高解像度画像を両立させた先進の超高速度ビデオカメラです。新開発のハイブリッドμCMOSセンサーの搭載により、924x768ピクセルの高解像度画像で、最高500万コマ/秒で180枚の連続撮影が可能になりました。

kirana計測事例

超高速度フレーミングカメラ SIM

超高速度フレーミングカメラ SIM

SIMは、超高解像度イメージインテンシファイアと優れた光学設計により、最高10億コマ/秒の撮影が可能な超高速度フレーミングカメラです。放電・爆発・破壊・衝撃波・燃焼・流体・飛翔体などの様々な高速度撮影の用途にご活用いただけます。

新着情報

画像計測機器 ハイスピードカメラのよくある質問

Q

どれくらいの価格帯から購入できますか。

A

1000fps以上撮影できるPhantom Miro Cシリーズは270万円(税別)からとなっています。また、10000fpsでは550万円~となっています。最大解像度やセンサー性能により異なるため、各モデルごとの価格に関しては、お気軽にお問い合わせください。

Q

カメラのレンタルの料金はどれくらいでしょうか。

A

最もお求めやすい1000fps撮影可能なモデルで一日11万(税別)、7万fps以上のハイエンドモデルは一日32万円(税別)でレンタル可能です。カメラ撮影や計測請負も承っています。
https://www.nobby-tech.co.jp/measure/rental

Q

スマホのスローモーションとの違いを教えてください

A

スマートフォンでは、高性能な機種でも240fps程度でしか撮影できませんが、ハイスピードカメラでは1000fpsを超える高速撮影が可能です。
また、画像処理に向いた高品質な画像が取得できるため、研究開発や製造分野ではスマートフォンよりも専用のハイスピードカメラが使用されています。

Q

本体以外に必要なものはありますか。

A

場合に応じてレンズ、三脚、照明が必要です。ノビテックではハイスピードカメラに適した各種オプションもご用意しています。クレーンを使った特殊撮影などもできますのでお問い合わせください。

Q

ハイスピードカメラの選び方はどうしたらよいのでしょうか。

A

ハイスピードカメラの選び方は、撮影したいフレームレートと必要な画素数に対応する機種を選ぶのが一般的です。ご不明な点がございましたらメール、電話でお気軽にお問い合わせください。
